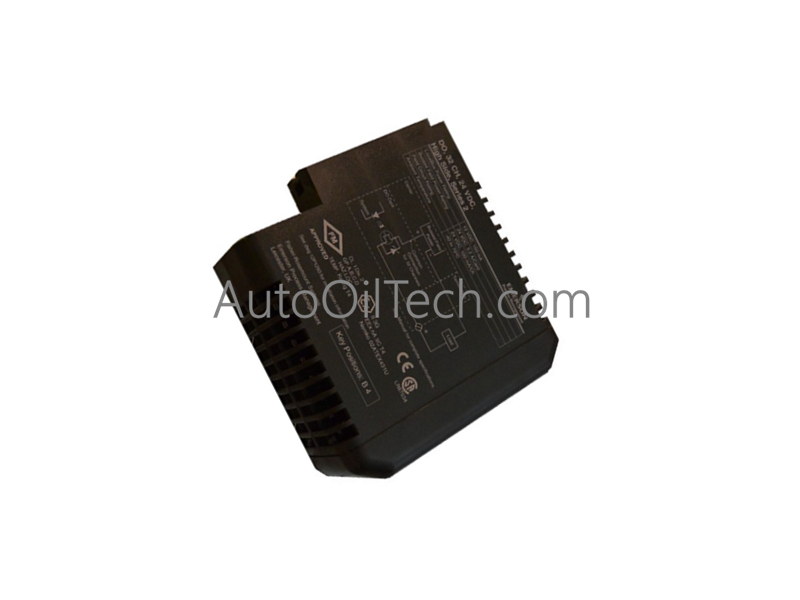

بطاقة فيلدبص H1 طراز Emerson VE4017 DeltaV

تعمل بطاقة Emerson VE4017، والمصنفة أيضًا باسم بطاقة VE4017 Fieldbus H1، كمكون أجهزة مخصص لربط قطاعات FOUNDATION Fieldbus H1 ضمن منصات نظام التحكم الموزع Emerson DeltaV.

مواصفات الأجهزة

التحكم في العمليات ودمج Fieldbus

تعمل VE4017 كعقدة اتصالات رقمية، تنفذ تنسيق حلقة التحكم في الوقت الفعلي مباشرة على مستوى الحقل.

• اتصال FOUNDATION Fieldbus / Profibus PA: يعمل الوحدة تحت معيار الطبقة المادية IEC 61158-2، ويعالج الاتصالات الرقمية ثنائية الاتجاه عبر قطاعات H1. تسمح هذه الوصلة الرقمية لوحدة التحكم المضيفة باستطلاع مستمر لما يصل إلى 32 جهاز إرسال أو تحديد موقع ميداني عبر منفذيها المستقلين.
• معلمات عزل قناة إلى قناة: للحفاظ على التنفيذ القوي في ظل الأعطال الكهربائية، تتميز الوحدة بعزل جلفاني مدمج بقوة 1500 VDC. يمنع هذا الحاجز تيارات الحلقة الأرضية المدمرة والانتقالات عالية الطاقة على ناقل الحقل من الانتقال إلى اللوحة الخلفية للمعالجة المركزية.
• تكرار 1:1 والتبديل التلقائي: يدعم التكرار السلس 1:1 عند نشره على مجموعة حامل زائدة. تربط الكتلة الطرفية السلبية بطاقتي واجهة متطابقتين، مما يوفر استشعارًا تلقائيًا مستمرًا وتبديلًا سلسًا تلقائيًا لحالات الاتصال النشطة في حالة حدوث عطل في الأجهزة الأولية.

الأسئلة الشائعة

• س: ما هي السعة القصوى للجهاز الفعلي لكل منفذ H1 على هذه البطاقة؟
• ج: يمكن لكل منفذ من المنفذين معالجة ما يصل إلى 16 جهازًا متعدد النقاط فعليًا، ليصبح المجموع 32 جهازًا لكل بطاقة. ومع ذلك، تعتمد حدود التصميم الفعلية على قدرة إمداد الطاقة للقطاع وطول الكابل ومتطلبات زمن انتقال تنفيذ الحلقة الإجمالية.
• س: كيف تتعامل البطاقة مع توزيع الطاقة لقطاعات H1 الميدانية؟
• ج: لا توفر بطاقة الواجهة VE4017 الطاقة مباشرة إلى وصلة H1. يجب دمج مصادر طاقة FOUNDATION Fieldbus الخارجية والمخصصة ومطابقات المعاوقة (المكيفات) في طوبولوجيا أسلاك القطاع.
• س: هل يلزم وجود كتلة طرفية زائدة لتحقيق تكرار الأجهزة 1:1؟
• ج: نعم. لتنفيذ قطاع H1 زائد تمامًا، يجب دمج كتلة طرفية زائدة مع وحدتي واجهة VE4017 نشطتين. وهذا يسمح للبطاقة الثانوية بمراقبة الاتصال وتولي المسؤولية فورًا دون إسقاط حزم Fieldbus.

إرشادات التركيب الميداني

• التحقق من إنهاء القطاع: يتطلب كل قطاع H1 ميداني بالضبط جهازين طرفيين ماديين، يقعان عادةً عند مكيف الطاقة وعند أبعد صندوق توصيل في الحقل. سيؤدي تشغيل قطاع بإنهاء غير صحيح إلى انعكاسات موجية شديدة وفشل الاتصال.
• استمرارية تأريض الدرع: يجب توصيل درع كابل H1 بشكل مستمر عبر جميع نقاط التوصيل الميدانية ولكن يجب تأريضه في نقطة مركزية واحدة فقط - عادةً عند خزانة مكيف الطاقة H1. لا تقم بتأريض درع الكابل عند مبيتات جهاز الإرسال الفردية لمنع مسارات حلقة أرضية متوازية.
• إدخال الوحدة وربطها: قم بمحاذاة البطاقة مع قضبان التوجيه المخصصة لحامل السلسلة M. قم بإدخال البطاقة إلى الخلف حتى تستقر الموصلات الدبوسية بالكامل في اللوحة الخلفية، ثم شد مسامير التثبيت العلوية والسفلية يدويًا لتثبيت الوحدة ضد الاهتزاز.
