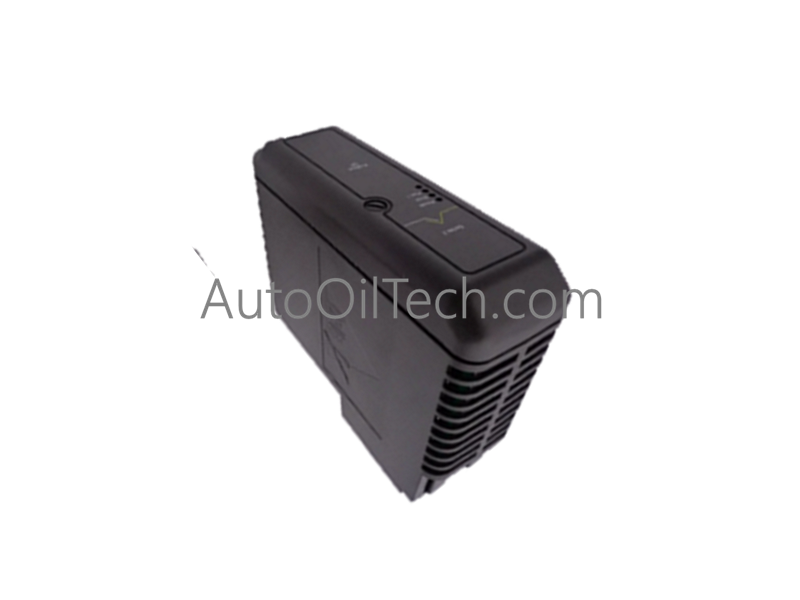

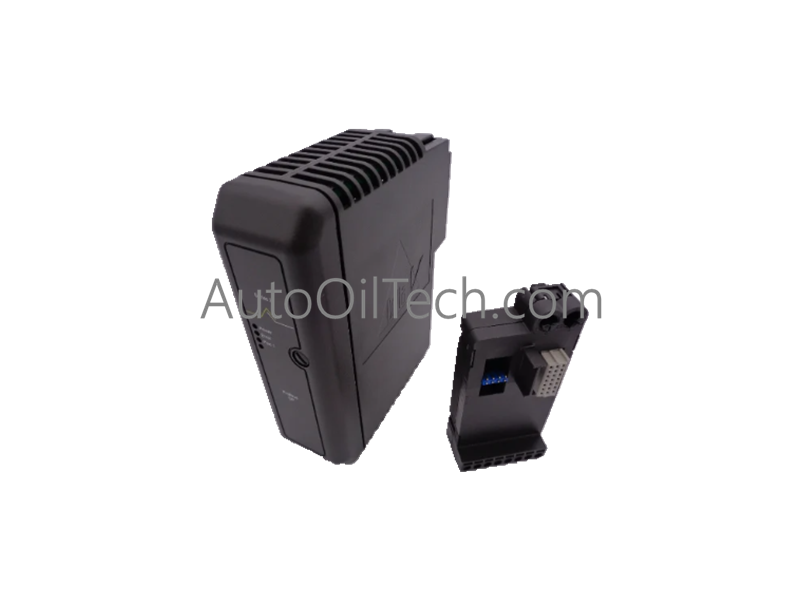

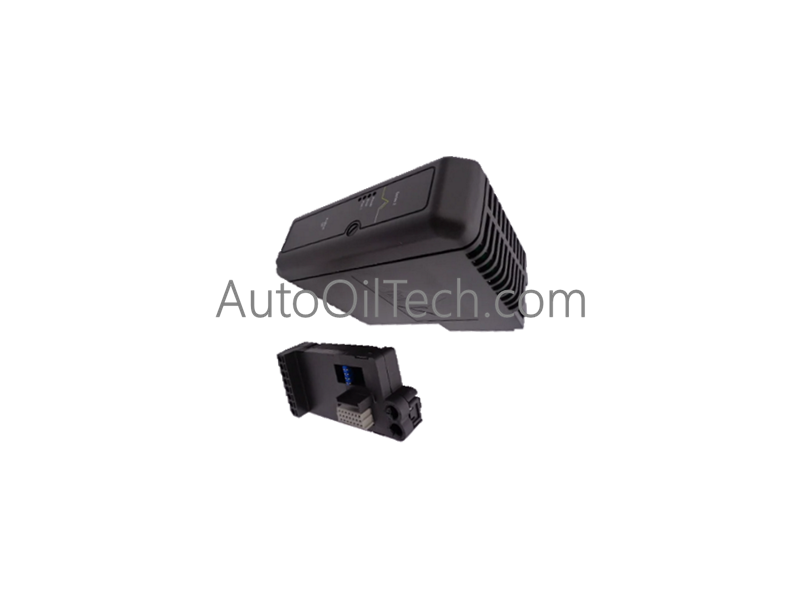

بطاقة Profibus DP من الفئة M طراز Emerson VE4014 DeltaV

تم تصميم بطاقة Emerson VE4014 (بطاقة واجهة Profibus DP VE4014) لاتصالات الناقل التسلسلي عالية السرعة في بنيات DeltaV DCS، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعمل كبوابة أساسية لدمج أجهزة الحقل التابعة مباشرة في اللوحة الخلفية لوحدة التحكم المحلية من السلسلة M.

المواصفات الفنية

التحكم في العمليات ودمج Fieldbus

تمكّن VE4014 تبادل البيانات الدوري عالي السرعة بين وحدة التحكم المضيفة وشبكات الحقل الموزعة.

• توصيل FOUNDATION Fieldbus / Profibus PA: بينما تتوافق بطاقة الواجهة بشكل أساسي مع بروتوكولات Profibus DP، إلا أنها تدعم القطاعات اللاحقة التي تستخدم أجهزة ربط Profibus PA. هذا التكوين يربط شرائح الطبقة الفيزيائية دون مقاطعة جدول المسح الدوري الرئيسي.
• حماية عزل القناة إلى القناة: لحماية معالجات اللوحة الخلفية الدقيقة من الاضطرابات الميدانية الخارجية، تتميز دائرة الاتصالات بعزل جلفاني مدمج بقوة 1500 فولت تيار مستمر. يمنع هذا الحاجز حلقات الأرض العابرة وارتفاعات الجهد العالية على الشبكة التسلسلية من الانتقال إلى اللوحة الخلفية للحامل النشط.
• 4-20 مللي أمبير HART وتعيين جهاز الحقل: تقوم الوحدة بفك تشفير كتل البيانات التشخيصية من الأجهزة التابعة، مما يسمح بالتعيين المباشر لمتغيرات عملية Fieldbus الثانوية والثالثية مباشرة جنبًا إلى جنب مع قنوات الإدخال التناظرية القياسية 4-20 مللي أمبير داخل قاعدة بيانات وحدة التحكم.

الأسئلة الشائعة

• س: ما هي حدود التبديل السريع لاستبدال هذه الوحدة في حامل نشط؟
• ج: تدعم وحدة VE4014 التبديل السريع أثناء التشغيل. ومع ذلك، نظرًا لأنها وحدة أحادية المنفذ غير متكررة، فإن إزالة البطاقة ستعطل الاتصال فورًا بجميع أجهزة Profibus DP التابعة المتصلة في هذا الجزء المحدد من الشبكة الفيزيائية.
• س: كيف يؤثر تصنيف طاقة اللوحة الخلفية على تكوينات البطاقات المتعددة؟
• ج: تسحب البطاقة 600 مللي أمبير عند 12 فولت تيار مستمر مباشرة من مصدر طاقة اللوحة الخلفية لوحدة التحكم المحلية. عند تصميم حامل M-series المحلي، يجب على المهندسين جمع إجمالي متطلبات التيار لجميع بطاقات الإدخال/الإخراج المتكاملة لتجنب التحميل الزائد على وحدة الطاقة الأساسية.
• س: هل تدعم هذه الوحدة الكشف التلقائي عن معدل الباود؟
• ج: لا. يجب تكوين معدل الباود الرئيسي بشكل صريح ضمن قاعدة بيانات برنامج DeltaV Explorer ويجب أن يتطابق مع سرعات الإرسال الفيزيائية المدعومة بأطول مسافة كابل فيزيائي لأجهزة العبيد.

إرشادات التثبيت الميداني

• تكوين مقاومة الإنهاء: يجب تنشيط مقاومات الإنهاء القياسية Profibus DP أو تثبيتها فعليًا في كل من العقدتين الطرفيتين للقطعة. سيؤدي عدم إنهاء الخط بشكل صحيح إلى انعكاسات الإشارة ويؤدي إلى انقطاع الحزم الدورية.
• بروتوكول تأريض القطاع: تأكد من تأريض كابل Profibus DP النحاسي المحمي عند نقطة دخول خزانة التحكم. يجب توصيل الدرع بقضيب تأريض ذو معاوقة منخفضة مع الحفاظ على العزل الجلفاني عبر هيكل العقدة الفردية لمنع تيارات الأرض المتداولة.
• تثبيت اللوحة الخلفية والإغلاق: قم بمحاذاة VE4014 مع مسارات فتحة البطاقة على الحامل بعرض 2 أو 8. ادفع الوحدة بقوة في مكانها حتى تستقر آليات الإغلاق العلوية والسفلية، ثم أحكم ربط برغي التثبيت المدمج لضمان الاتصال المستمر بمسامير اللوحة الخلفية.
