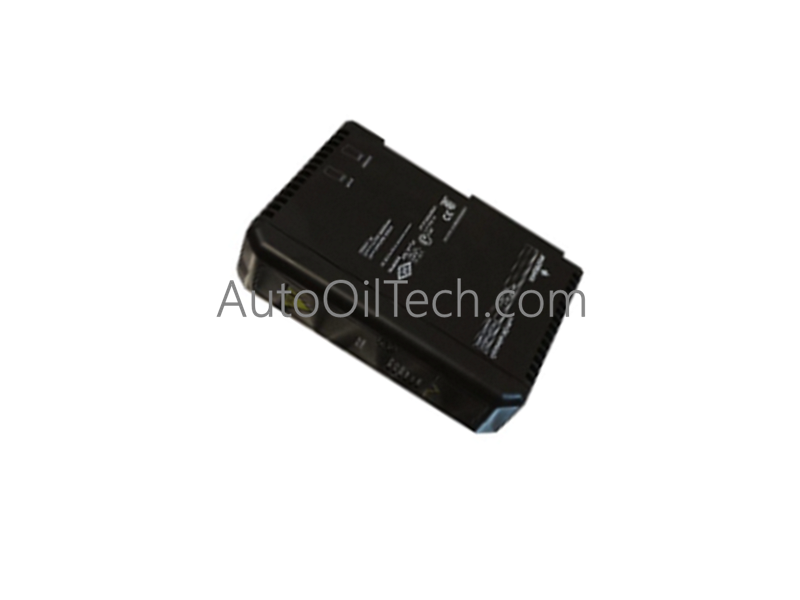

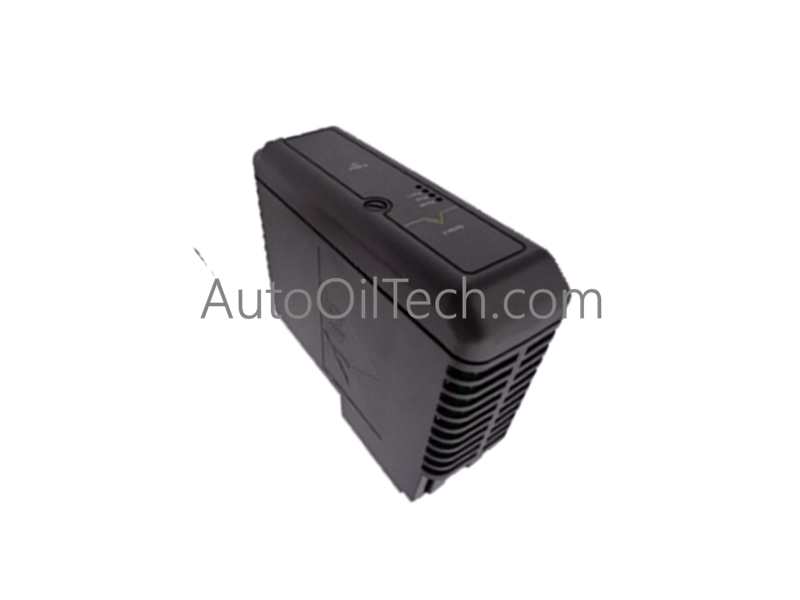

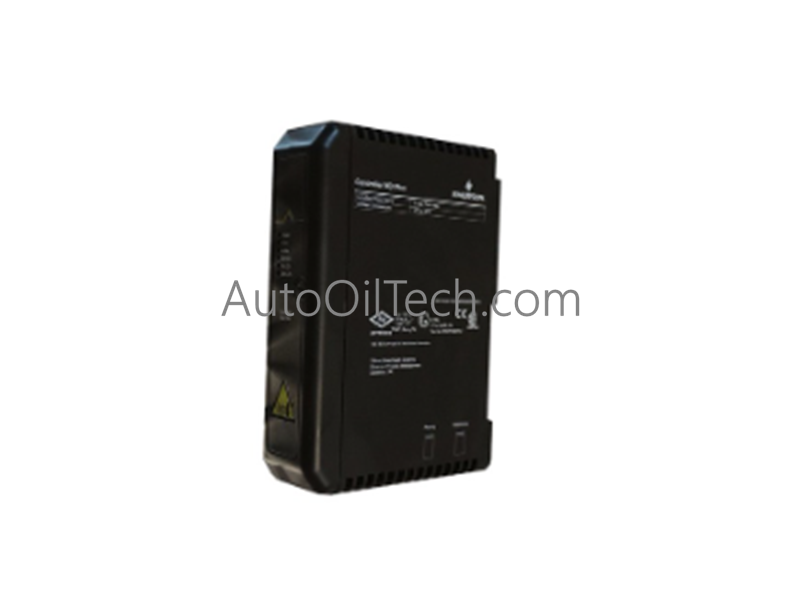

بطاقة خرج تماثلي DeltaV Emerson VE4005S2B3
في الأوراق المالية!
- Part Number: VE4005S2B3
- Brand: EMERSON
- Type: وحدات الإخراج التناظرية
- Dimensions: 4.1 × 12.5 × 10.5 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Communication Protocols |
|
| Controller Design |
|
Tags:
Analog Output Modules
وصف المنتج
تعمل بطاقة Emerson VE4005S2B3، والمدرجة أيضًا تحت اسم بطاقة الإخراج التناظري VE4005S2B3، كمكون مادي مخصص لتشغيل إشارات تحكم دقيقة من 4 إلى 20 مللي أمبير ضمن منصات نظام التحكم الموزع DeltaV.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | VE4005S2B3 |
| العلامة التجارية | إيمرسون (DeltaV) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.86 رطل (0.39 كجم) |
| الأبعاد | حجم الغلاف القياسي لوحدة M-series/Series 2 |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95%، بدون تكاثف |
| الحماية البيئية | ISA-S71.04-1985 الفئة G3 (قاسية/تآكلية) |
| قنوات الإخراج | 8 قنوات إخراج تناظرية |
| نوع إشارة الإخراج | 4-20 مللي أمبير تيار مستمر |
| توافق البروتوكول | تمرير اتصال HART الرقمي |
| اتصال الطرفية | كتلة إنهاء جماعي بـ 16 دبوسًا |
| الصدمة الميكانيكية | 10 جرام، موجة نصف جيبية لمدة 11 مللي ثانية |
| الاهتزاز الميكانيكي | 1 مم من الذروة إلى الذروة (2-13.2 هرتز)؛ 0.7 جرام (13.2-150 هرتز) |
التحكم في العمليات وتكامل DCS
تنسق VE4005S2B3 تعديل الإشارة بين خوارزميات التحكم الرقمي عالية المستوى وعناصر التحكم النهائية على جانب الحقل.
- بروتوكول حلقة 4-20 مللي أمبير HART: تحول البطاقة الأوامر الرقمية الداخلية إلى مخرجات تيار مستقلة ومنظمة للغاية تتراوح من 4 إلى 20 مللي أمبير. تتيح مودمات HART المدمجة في كل قناة على حدة اتصالاً رقميًا ثنائي الاتجاه مع أجهزة الحقل الذكية، مثل مواضع صمامات التحكم، مما يسمح بالتشخيص عن بعد وتحديد المعلمات عبر برنامج إدارة الأصول.
- معلمات العزل بين القنوات: تستخدم كل حلقة حواجز عزل بصرية وكلفانية. تعزل هذه البنية الواقية اللوحة الخلفية للتحكم عن ارتفاعات الجهد الشائعة، وتشويش الخط، وحلقات التأريض المحتملة الناتجة عن كابلات أجهزة القياس الحقلية الطويلة.
- تكوين حالة الأمان من الفشل: في حالة فقدان اتصال اللوحة الخلفية لـ LocalBus أو انقطاع المعالج، يمكن تكوين كل قناة عبر برنامج النظام للاحتفاظ بحالتها الأخيرة أو الانتقال إلى مستوى إخراج آمن محدد مسبقًا (عادةً 4.0 مللي أمبير أو 0.0 مللي أمبير).
الأسئلة الشائعة
- س: كيف تتعامل VE4005S2B3 مع متطلبات الطاقة لحلقات الإخراج؟
- ج: تستمد الوحدة طاقة منطق المعالج الدقيق الداخلي مباشرة من اللوحة الخلفية لـ DeltaV LocalBus، بينما تُسحب طاقة حلقة 24 فولت تيار مستمر المطلوبة لتشغيل حلقات التحكم النشطة من 4 إلى 20 مللي أمبير من مصدر طاقة خارجي كبير متصل بالكتلة الطرفية.
- س: هل يتم دعم الاستبدال النشط عبر الإنترنت لهذه الوحدة؟
- ج: نعم. الوحدة قابلة للتبديل السريع، مما يسمح بالاستبدال بينما الناقل مشحون. ومع ذلك، في التكوينات البسيطة (غير الاحتياطية)، يؤدي إزالة البطاقة إلى قطع تيار حلقة 4-20 مللي أمبير المادي، مما يتسبب في انتقال أجهزة الحقل المتصلة على الفور إلى حالاتها الآمنة من الفشل.
- س: كيف يتعامل النظام مع مراقبة التشخيص للأسلاك الحقلية المفتوحة الدائرة؟
- ج: تراقب الوحدة باستمرار معاوقة الحلقة. إذا انقطع سلك أو فقد الاتصال، مما أدى إلى انخفاض تيار الدائرة إلى أقل من 3 مللي أمبير، تُنشئ الوحدة تنبيهًا للأجهزة يُنقل عبر LocalBus لتشغيل إنذار في وحدة تحكم مشغل DCS.
إرشادات التثبيت الميداني
- تثبيت كتلة الإنهاء: قم بمحاذاة كتلة الإنهاء الجماعي بـ 16 دبوسًا بعناية مع دبابيس الوحدة قبل التثبيت. أحكم ربط جميع مسامير التثبيت بحد عزم الدوران الموصى به وهو 0.5 نيوتن متر للحفاظ على اتصال فيزيائي منخفض المقاومة.
- طريقة تأريض الدرع: تأكد من أن دروع كابلات الأجهزة مؤرضة على لوحة تأريض رئيسية واحدة منخفضة المعاوقة داخل لوحة التجميع. لا تقم أبدًا بتأريض الدرع عند جانب الخزانة وغلاف جهاز الحقل، حيث يؤدي ذلك إلى توليد تيارات حلقة تأريض تشوه الإشارة التناظرية.
- مساحة التهوية بالحمل الحراري: حافظ على خلوص عمودي لا يقل عن 50 مم فوق وتحت قضبان حامل الوحدة. تمنع المسافات الكافية مصائد الحرارة الراكدة وتحافظ على عمر المكونات الصلبة الداخلية.
