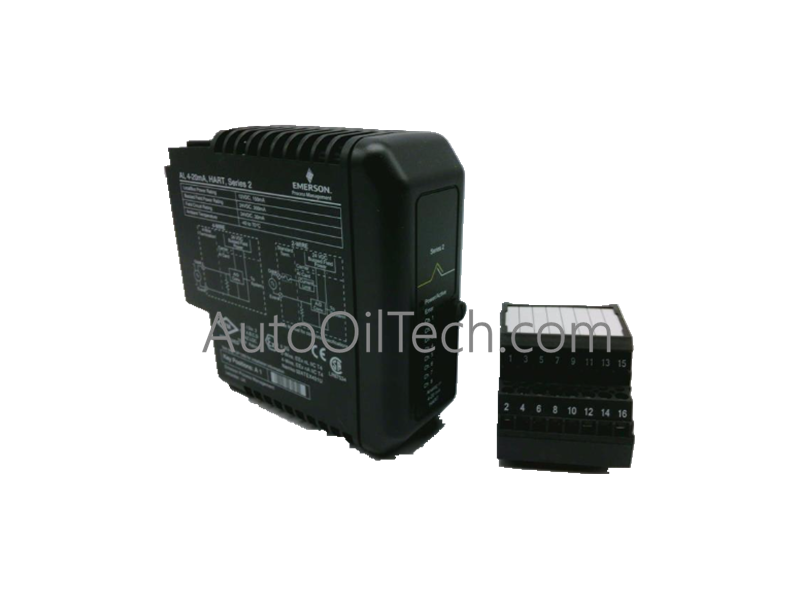

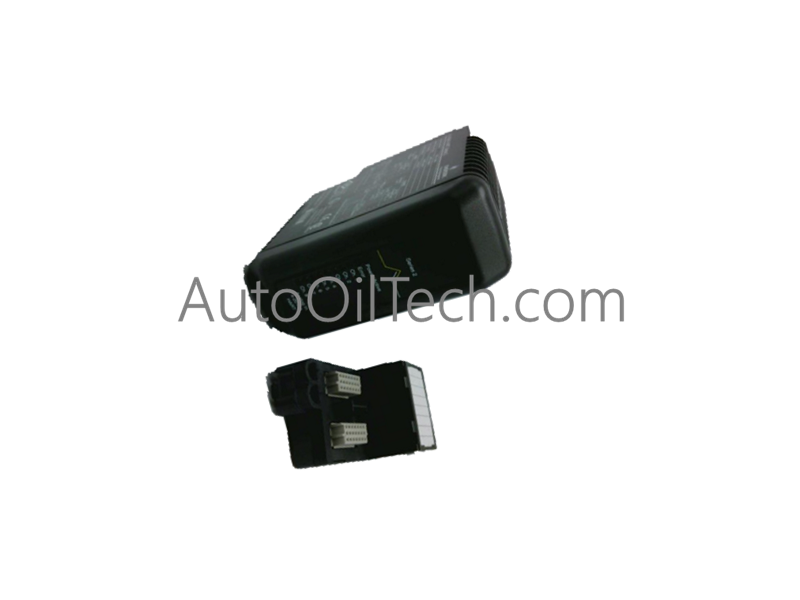

وحدة الإدخال المنفصل Emerson VE4002S1T1B2 DeltaV

يعمل Emerson VE4002S1T1B2، والمُدرج أيضًا باسم وحدة الإدخال المنفصلة VE4002، كعنصر أجهزة مخصص لمراقبة إشارات المجال المنفصلة المعزولة بجهد 24 فولت تيار مستمر ضمن منصات نظام التحكم الموزع من الفئة M من DeltaV.

المواصفات الفنية

التحكم في العمليات وتكامل حلقة الأجهزة

تم تصميم VE4002S1T1B2 لإدارة التحولات الفيزيائية للحالة المنفصلة مع حماية مكونات المنطق النظامية من الظروف الكهربائية الميدانية المدمرة.

• معلمات العزل من قناة إلى قناة: تتميز كل قناة من قنوات الإدخال المنفصلة الثمانية بمقارنات بصرية مخصصة تم اختبارها حتى 1500 فولت تيار مستمر. يمنع هذا الحاجز الجلفاني تيارات التأريض الطفيلية والاضطرابات عالية الطاقة، مما يمنع اضطرابات خطوط الجانب الميداني من الدخول إلى وحدة المعالجة الأساسية عبر اللوحة الخلفية.
• تعايش HART 4-20 مللي أمبير و Fieldbus: يتميز تصميم الوحدة بمرشحات ضوضاء مدمجة تمنع حدوث ارتفاعات في تبديل التلامس الرقمي من الاقتران بالحوامل التناظرية المجاورة. يحمي هذا التخطيط حلقات HART الحساسة 4-20 مللي أمبير وقطاعات FOUNDATION Fieldbus عالية السرعة من التداخل الكهرومغناطيسي عند تركيبها على نفس حامل اللوحة الخلفية.

الأسئلة المتكررة

• س: هل تزود VE4002S1T1B2 الطاقة مباشرة لدوائر حقل التلامس الجاف؟
• ج: لا. VE4002S1T1B2 هي واجهة استشعار سلبية. يجب توفير جهد إثارة حلقة 24 فولت تيار مستمر بواسطة ناقل توزيع طاقة خارجي أو مصدر طاقة رئيسي يتم توجيهه عبر كتلة طرف الإدخال.
• س: ما هو الإجراء لاستبدال الوحدة في ظل ظروف النظام المباشر؟
• ج: تدعم الوحدة التبديل السريع تحت الطاقة. تظل الأسلاك الميدانية موصولة بشكل دائم بكتلة الطرف القابلة للتوصيل. للتبديل، قم بفك مزلاج التثبيت، واسحب البطاقة القديمة من فتحة الحامل، وأدخل البطاقة البديلة، وأعد كتلة الطرف إلى مكانها.
• س: ما هي المؤشرات المتاحة لتشخيص أعطال حلقة الجانب الميداني؟

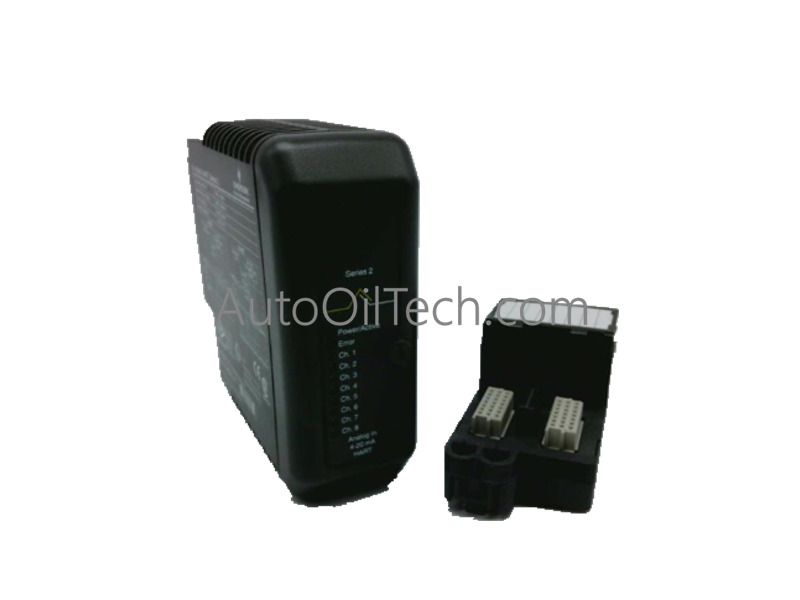

• ج: تتميز البطاقة بمؤشرات LED للحالة في اللوحة الأمامية والتي تُظهر حالات المنطق في الوقت الفعلي لكل قناة إدخال. يشير مؤشر LED المظلم إلى تلامس مفتوح أو فقدان جهد الحلقة، بينما يشير مؤشر LED المضيء إلى دائرة 24 فولت تيار مستمر مكتملة.

إرشادات التثبيت الميداني

• ربط براغي الطرف: عند تثبيت الأسلاك الميدانية بكتلة الطرف البسيطة، قم بتجريد العزل بمقدار 6 مم وربط براغي الطرف الضاغطة حتى 0.5 نيوتن متر لمنع التوصيلات غير المستقرة أو الشرارة الدقيقة.
• تركيب حامل اللوحة الخلفية: تحقق دائمًا من تطابق مواضع مفاتيح الحامل مع متطلبات فتحة البطاقة قبل الإدخال لمنع تلف الدبوس. ادفع الوحدة حتى تتعشق ألسنة القفل بإحكام مع حامل DIN-rail.
• استمرارية تأريض الدرع: قم بتوصيل جميع خطوط المجال المنفصلة عبر كابلات مزدوجة مجدولة ومحمية. قم بتأريض دروع الكابلات في قضيب أرضي مخصص للأجهزة داخل حاوية الخزانة؛ لا تقم بتأريضها في غطاء مفتاح المجال.
