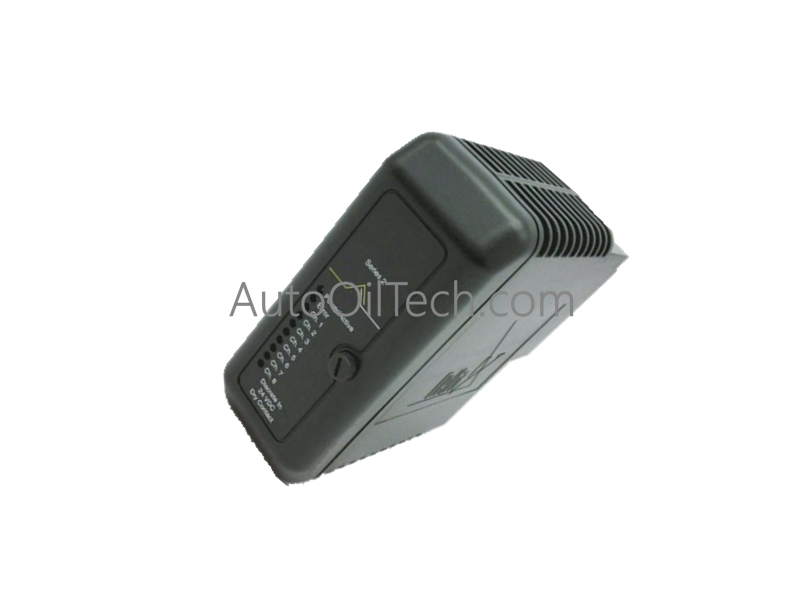

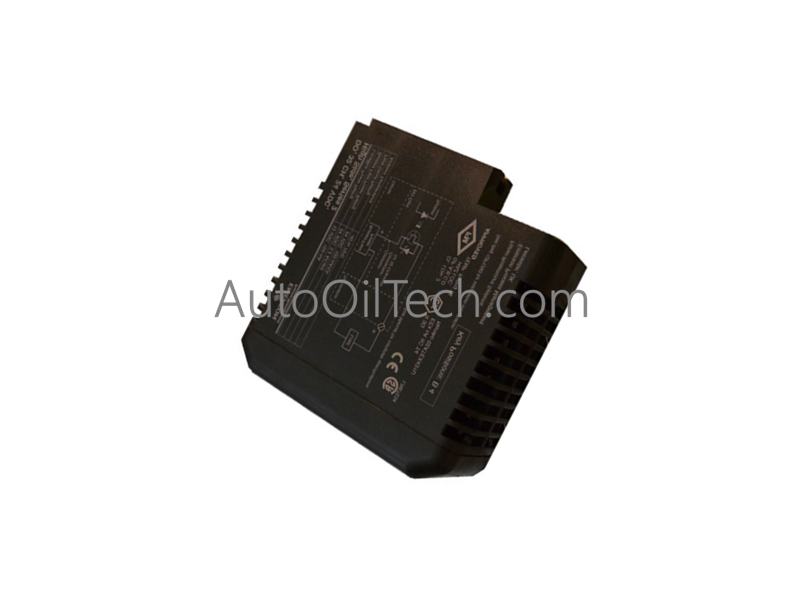

بطاقة دخل منفصلة Emerson VE4001S2T2B4

تعمل بطاقة الإدخال المنفصلة Emerson DeltaV VE4001S2T2B4، والمفهرسة أيضًا باسم VE4001S2T2B4، كمكون أجهزة مخصص للحصول على إشارة التلامس الجاف متعددة القنوات ومراقبة الحالة ضمن بنيات التحكم الموزعة DeltaV.

توضيح اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص أجهزة التحكم بالعمليات ونظام التحكم الموزع (DCS)

• بروتوكول حلقة HART 4-20 مللي أمبير: على الرغم من كونها وحدة منفصلة في المقام الأول، إلا أن بنية البطاقة تتكامل مع حافلات الاتصال على مستوى نظام DeltaV لتوفير تحديثات الحالة في الوقت الفعلي للمدخلات الرقمية لمحطة التحكم الميدانية.
• العزل الكلفاني: تشتمل كل قناة من القنوات الـ 32 على حواجز عزل كلفانية، وهي ضرورية لمنع تيارات الحلقة الأرضية والضوضاء الكهربائية ذات النمط الشائع من الانتقال بين مفاتيح المجال واللوحة الخلفية لوحدة التحكم.
• العزل من قناة إلى قناة: يضمن تصميم الدائرة ذات المقاومة العالية احتواء الأعطال المحتملة أو الدوائر القصيرة في حلقة إدخال واحدة، مما يمنع انتشارها إلى القنوات المجاورة أو المعالج المركزي.
• تنفيذ حالة الأمان من الفشل: عند فقدان الاتصال أو اكتشاف عطل داخلي في الأجهزة، توفر الوحدة علامات حالة تشخيصية لوحدة التحكم لضمان أن النظام على دراية بعدم اليقين في حالة الإدخال.

الأسئلة المتكررة

س: هل تدعم VE4001S2T2B4 التبديل السريع؟

ج: نعم. تم تصميم البطاقة للتبديل السريع ضمن حامل DeltaV I/O. يسمح هذا بالصيانة أو استبدال الوحدة بينما يظل النظام مزودًا بالطاقة، شريطة أن يكون تطبيق التحكم مُهيأً لانتقال الحالة المتوقع أثناء فترة توقف الوحدة.

س: هل يمكن لهذه الوحدة مراقبة المدخلات الرقمية المزودة بالطاقة؟

ج: لا. تم تصميم هذه الوحدة خصيصًا لمدخلات التلامس الجاف (غير المزودة بالطاقة). قد يؤدي تطبيق جهد خارجي على أطراف التلامس الجاف إلى تلف دائم في دوائر استشعار الإدخال.

إرشادات التركيب الميداني

• التركيب: قم بتثبيت البطاقة في فتحة حامل I/O المخصصة. تأكد من أن الوحدة مثبتة بالكامل وأن آلية القفل تعمل لتوفير اتصال موثوق به مع حافلة الاتصال الخلفية.
• التأريض: يجب توصيل حامل I/O بحافلة تأريض الأجهزة في الخزانة باستخدام موصل منخفض المعاوقة. التأريض القوي إلزامي للحفاظ على إمكانيات مرجعية مستقرة لدوائر استشعار التلامس الجاف ولتخفيف التداخل الكهرومغناطيسي.
• الأسلاك: قم بإنهاء الأسلاك الميدانية في كتلة إنهاء I/O القياسية. تأكد من فصل أسلاك الإشارة عن خطوط التيار المتردد عالية الطاقة أو كابلات التحكم في المحركات بمسافة لا تقل عن 150 مم لمنع حقن الضوضاء الاستقرائية في حلقات الإدخال المنفصلة.
