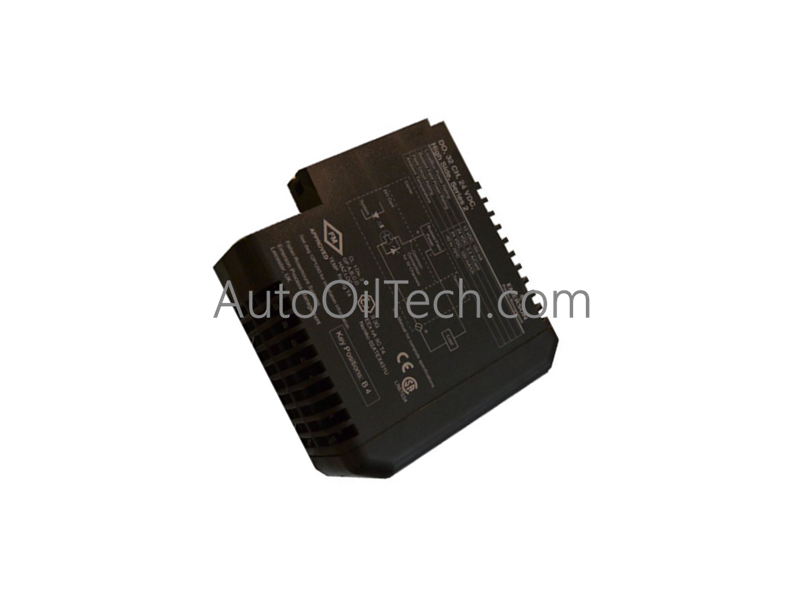

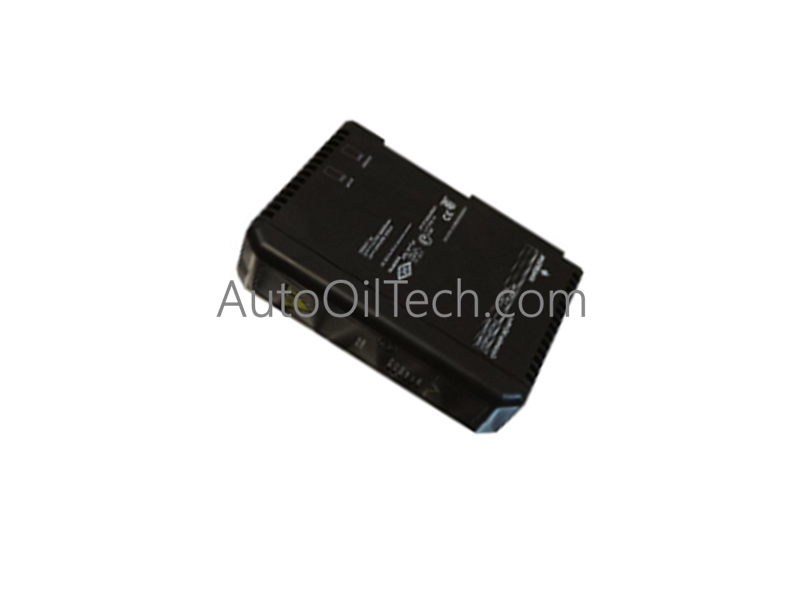

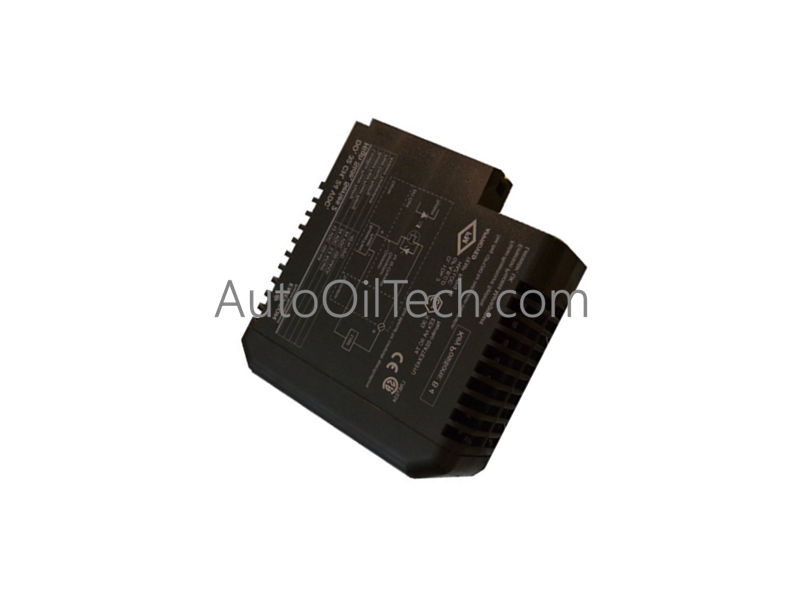

وحدة إدخال منفصلة من سلسلة Emerson VE4001S2T1B2 DeltaV M-Series

يعمل Emerson VE4001S2T1B2، والمُدرج أيضًا في الكتالوج باسم وحدة الإدخال المنفصلة VE4001S2T1B2، كمكون مادي مخصص لمراقبة الإشارات المنفصلة المعزولة ضمن منصات نظام التحكم الموزع من سلسلة DeltaV M.

مواصفات الجهاز

التحكم في العمليات وتكامل نظام التحكم الموزع (DCS)

يضمن VE4001S2T1B2 عزلًا منهجيًا وكهربائيًا عبر طبقة واجهة المجال لحماية منطق المعالجة المركزية من اضطرابات المجال.

• معلمات العزل من قناة إلى قناة: تتميز كل قناة من قنوات الإدخال الرقمي الثمانية بوصل بصري مستقل. يزيل حاجز العزل البالغ 1500 فولت تيار مستمر جهود الوضع المشترك ويعزل مسارات تيار الحلقة الأرضية، مما يمنع ارتفاعات التيار الكهربائي من جانب المجال من إتلاف المعالجات الدقيقة للوحة الخلفية.
• التعايش بين 4-20 مللي أمبير و HART: من خلال عزل العابرين عالية التردد للتبديل بدقة عن مدخلاتها المنفصلة، تمنع البطاقة التداخل الرقمي من إفساد قطاعات الإدخال التناظرية المجاورة أو تعطيل تراكبات الاتصال الرقمي HART الحساسة على حلقات أجهزة 4-20 مللي أمبير.
• أوضاع معالجة الإشارة البديلة: بالإضافة إلى مراقبة الحالة المنفصلة الثابتة القياسية، يمكن برمجة قنوات الإدخال للوحدة للعمل في وضع عد النبضات (دعم الترددات حتى 75 هرتز)، مما يجعلها متوافقة مع عدادات التدفق البطيئة وأجهزة استشعار النبض الدورانية.

الأسئلة المتداولة

• س: هل يوفر VE4001S2T1B2 الطاقة مباشرة إلى أطراف التلامس الجافة للحقل بجهد 24 فولت تيار مستمر؟
• ج: لا. لا توفر هذه الوحدة طاقة حلقة حقلية مدمجة. يجب أن يتم توفير جهد تزويد التلامس الرطب 24 فولت تيار مستمر من مصدر طاقة خارجي يتم توجيهه عبر كتلة طرف الإدخال/الإخراج.
• س: ما هي نتيجة التبديل السريع لهذه البطاقة في حامل تحكم نشط؟
• ج: تدعم الوحدة التبديل السريع النشط. ومع ذلك، فإن إزالة البطاقة أثناء تشغيل العملية ستؤدي على الفور إلى فقدان وحدة التحكم لملاحظات الحالة لجميع النقاط الميدانية الثماني المتصلة، مما يؤدي إلى تشغيل تنبيهات "Bad PV" (قيمة عملية خاطئة) في قاعدة بيانات DeltaV.
• س: كيف تتفاعل الوحدة مع ارتداد إشارة الإدخال من مفاتيح الحد الميكانيكية؟
• ج: تتميز الوحدة بخيارات تصفية الإدخال الرقمي التي تم تكوينها ضمن بيئة برنامج DeltaV. يتيح ذلك للمهندسين تعيين مرشح تأخير إزالة الارتداد، مما يضمن تسجيل تغييرات الحالة المستقرة فقط.

إرشادات التثبيت الميداني

• تأريض حامل الناقل: تأكد من أن حامل سلسلة M الأساسي مثبت على سكة DIN قياسية TS35 متصلة بإحكام بأرضي أجهزة الخزانة الرئيسية. يوفر هذا مسارًا منخفض المعاوقة لتصريف ضوضاء الوضع المشترك المقترنة بكتلة الأطراف.
• احتفاظ توصيلات كتلة الأطراف: عند تثبيت الأسلاك الميدانية على كتلة الأطراف المرتبطة، قم بتجريد العزل بحوالي 6 مم وقم بشد براغي الضغط إلى 0.5 نيوتن متر. ستؤدي توصيلات الأسلاك غير المحكمة إلى تشخيصات خاطئة لدائرة مفتوحة وانتقالات غير منتظمة لحالة الإدخال.
• الإدارة الحرارية للمرفق: حافظ على خلوص لا يقل عن 50 مم فوق وتحت حوامل الوحدة لضمان تدفق الهواء بالحمل الطبيعي. سيؤدي تشغيل الوحدة في درجات حرارة محيطة تزيد عن 70 درجة مئوية بدون تدفق للهواء إلى تدهور مكونات المقرن البصري الداخلية بمرور الوقت.
