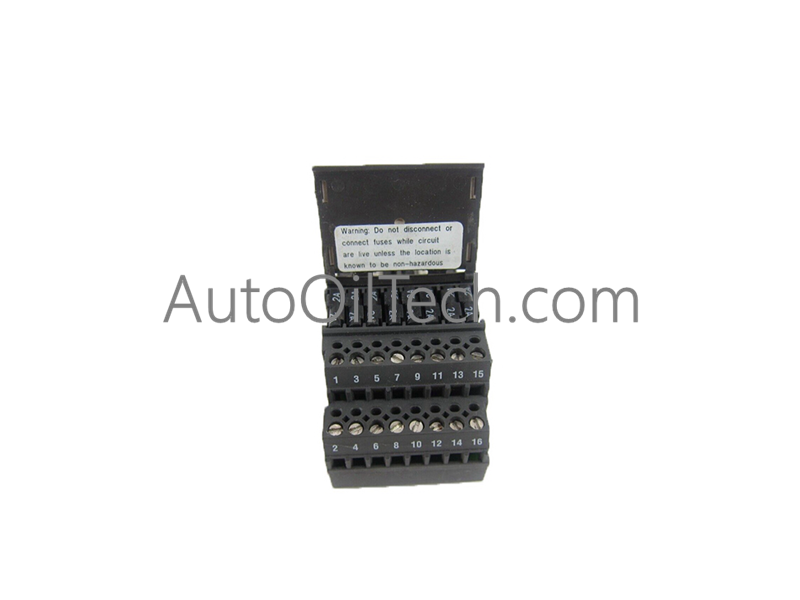

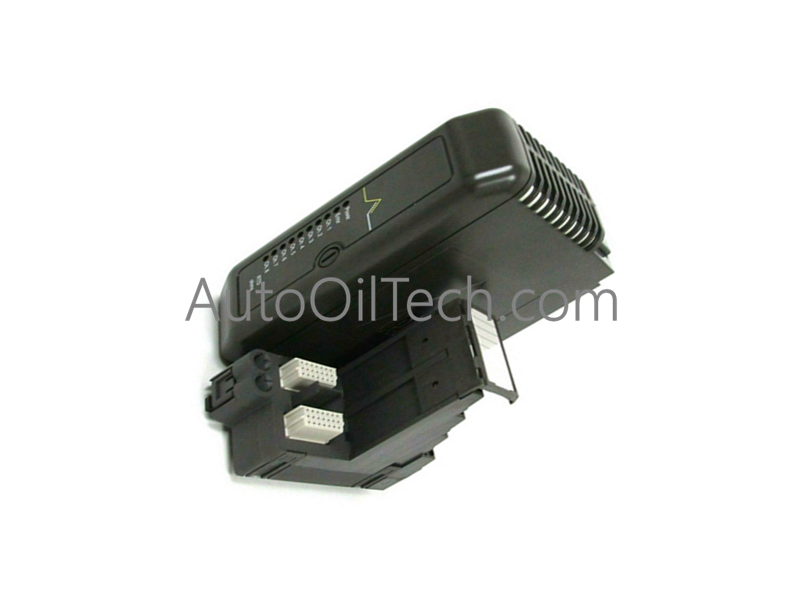

Emerson KJ4006X1-BB1 DeltaV S-Series طرف توصيل 8 قنوات

يعمل Emerson KJ4006X1-BB1، والمدرج أيضًا في الكتالوج تحت اسم KJ4006X1-BB1 8-Channel Terminal Block، كمكون أجهزة مخصص لأسلاك إشارة المجال وإنهاء بطاقة الإدخال/الإخراج ضمن منصات Emerson DeltaV S-Series.

مواصفات الأجهزة

عزل القناة إلى القناة وإنهاء الإشارة الجلفانية

تم تصميم KJ4006X1-BB1 لبنيات Emerson DeltaV S-Series، ويوفر توجيهًا للقنوات معزولًا جلفانيًا لمنع حلقات التأريض وتداخل الجهد المشترك النمط عبر حلقات أجهزة القياس الميدانية. تدعم كتلة الإنهاء إشارات HART التناظرية 4-20 مللي أمبير وتوصيلات الأجهزة الميدانية ذات الجهد المنخفض المنفصل. تقوم دوائر الحماية من الجهد العابر المدمجة بكبح الارتفاعات الميدانية الواردة قبل وصول الإشارات إلى واجهة اللوحة الخلفية لبطاقة الإدخال/الإخراج S-Series النشطة.

الأسئلة المتداولة

س: هل تدعم كتلة أطراف التوصيل KJ4006X1-BB1 التبديل السريع تحت ظروف طاقة الحقل الحية؟

ج: نعم، تسمح الوحدة بالإدخال والإزالة المباشرة من قاعدة حامل DeltaV S-Series دون مقاطعة إشارات القناة المجاورة أو طلب إيقاف تشغيل النظام، بشرط الالتزام الصارم بإرشادات العمل الساخن المحلية ATEX/IECEx Zone 2.

س: ما هي أحجام مقياس الكابلات المتوافقة مع نقاط إنهاء لولبية/مشابك المجال؟

ج: تقبل أطراف التوصيل اللولبية الموصلات النحاسية الصلبة أو المجدولة التي تتراوح من 0.2 مم2 إلى 2.5 مم2 (24 AWG إلى 12 AWG). يجب تأريض أسلاك التدريع باستخدام شريط التدريع المدمج للحفاظ على توافق EMC للنظام.

إرشادات التثبيت الميداني

1. تحقق من أن بيئة الضميمة تلبي قيود الغلاف الجوي من الفئة I، القسم 2 / المنطقة 2 قبل التثبيت.
2. ثبت كتلة أطراف التوصيل بإحكام على واجهة حامل DeltaV S-Series DIN-rail، مع التأكد من أن آليات القفل تعمل بالكامل.
3. انزع عزل الأسلاك الميدانية إلى 7 مم. قم بتدوير براغي الأطراف إلى 0.5 نيوتن متر (4.4 بوصة-رطل) لمنع التوصيلات الرخوة أو ارتفاع درجة حرارة كتلة الأطراف.
4. وصل دروع الكابلات بأطراف التأريض المخصصة على هيكل الحامل لقمع التداخل الميداني والضوضاء عالية التردد. تأكد من التأريض أحادي النقطة وفقًا لمعايير أسلاك DeltaV.
