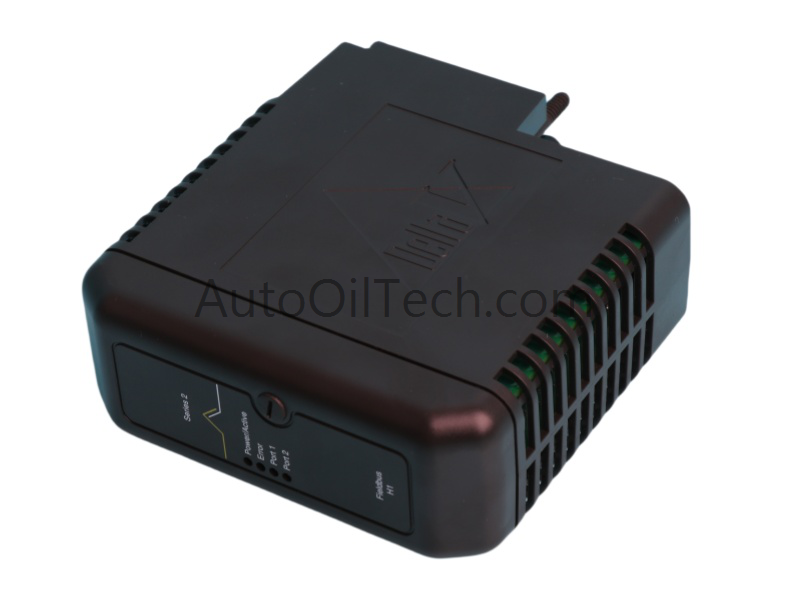

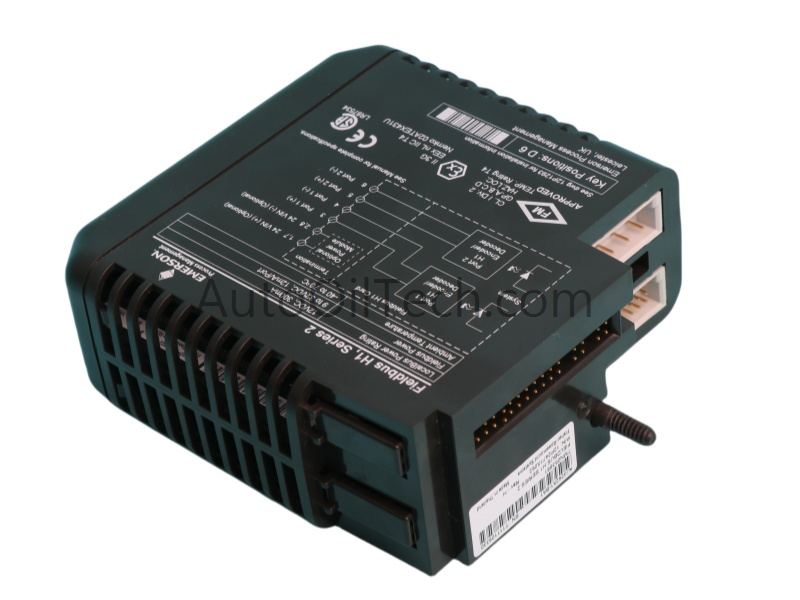

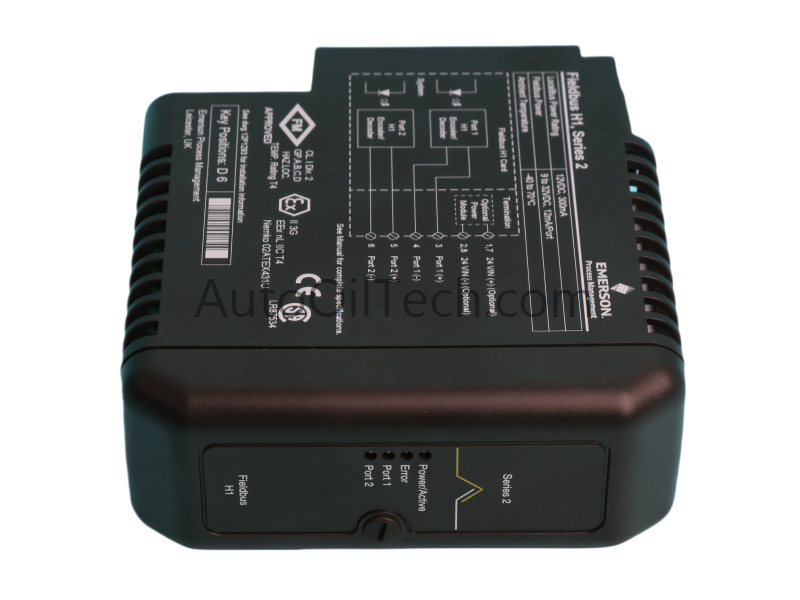

بطاقة EMERSON KJ3242X1-BA1 12P2471X052 Fieldbus H1

وصف المنتج

بطاقة KJ3242X1-BA1 12P2471X052 Fieldbus H1 من نظام الإدخال/الإخراج DeltaV™ M-Series من إيمرسون هي وحدة اتصال احتياطية مصممة لتوفير اتصال موثوق لشبكة Foundation Fieldbus في عمليات التشغيل الآلي الحيوية. صُممت هذه البطاقة لضمان المتانة والسلامة، مما يضمن استقرار الاتصال وتوصيل الطاقة في البيئات الصناعية الصعبة مثل منشآت النفط والغاز والبتروكيماويات وتوليد الطاقة.

المواصفات الفنية

• الشركة المصنعة: إيمرسون

• رقم الموديل / رمز الطلب: KJ3242X1-BA1 12P2471X052

• نوع المنتج: بطاقة اتصال Fieldbus H1

• الحالة: جديد تماماً

• توافق النظام: أنظمة DeltaV™ M-Series / DCS

• نطاق المنتج: نظام الإدخال/الإخراج الفرعي من سلسلة DeltaV™ M

• الوزن: 0.1 كجم

• الأبعاد: 4.2 × 12.5 × 10.4 سم

• رمز النظام المنسق: 8537101190

• الحد الأدنى لكمية الطلب (MOQ): 1

• المنشأ: الولايات المتحدة الأمريكية

• التوفر: متوفر في المخزون

• حالة دورة الحياة: تم إيقاف الإنتاج اعتبارًا من 31 ديسمبر 2018

• مصدر الطاقة للحافلة المحلية: 12 فولت تيار مستمر، 300 مللي أمبير

• طاقة ناقل المجال: 9-32 فولت تيار مستمر، 12 مللي أمبير لكل منفذ

• نطاق درجة الحرارة: من -40 درجة مئوية إلى +70 درجة مئوية

• مقاومة الصدمات: نبضات صدمية بقوة 10 غرام (مدة 11 مللي ثانية)

• مقاومة الاهتزاز: 1 مم من الذروة إلى الذروة (2-13.2 هرتز)، 0.7 جم (13.2-150 هرتز)

• تحمل الرطوبة: 5-95% بدون تكثف

• الامتثال لمعيار الملوثات: ISA-S71.04-1985 الفئة G3

• تصنيف الحماية: IP20

• موضع مفتاح كتلة الطرفية: D6 (متوافق مع KJ3242X1-EA1، 12P2574X032)

• واجهة الاتصال: دعم موجه الإيثرنت

نظرة عامة على الوظائف

توفر بطاقة KJ3242X1-BA1 Fieldbus H1 اتصالاً مستقراً وتوزيعاً فعالاً للطاقة لشبكات Foundation Fieldbus. ويضمن تصميمها الاحتياطي استمرارية التشغيل حتى في الظروف الصعبة. كما تمنع ميزات الأمان، مثل مفتاح التبديل الدوار، حدوث أي توصيلات خاطئة خطيرة، بينما يضمن الامتثال لمعايير التلوث والرطوبة أداءً موثوقاً في البيئات القاسية.

سيناريوهات التطبيق

• منشآت النفط والغاز التي تتطلب اتصالاً آمناً عبر ناقل البيانات الميداني

• مصانع البتروكيماويات التي تحتوي على منشآت في مناطق خطرة

• تتطلب أنظمة توليد الطاقة وحدات شبكات قوية

• أنظمة التحكم الموزعة التي تحتاج إلى بطاقات اتصال احتياطية

التعليمات

س: ما نوع الطاقة التي يوفرها جهاز KJ3242X1-BA1؟ ج: إنه يوفر طاقة ناقل المجال بتيار مستمر من 9 إلى 32 فولت بمعدل 12 مللي أمبير لكل منفذ.

س: هل يمكن استخدام هذه الوحدة في البيئات الخطرة؟ ج: نعم، إنها تتوافق مع معايير ISA-S71.04 من الفئة G3 وتتضمن ميزات مفاتيح الأمان.

س: هل لا يزال هذا المنتج متوفراً رغم توقف إنتاجه؟ ج: نعم، لا تزال هناك كمية محدودة متوفرة لأغراض الاستبدال والصيانة.
