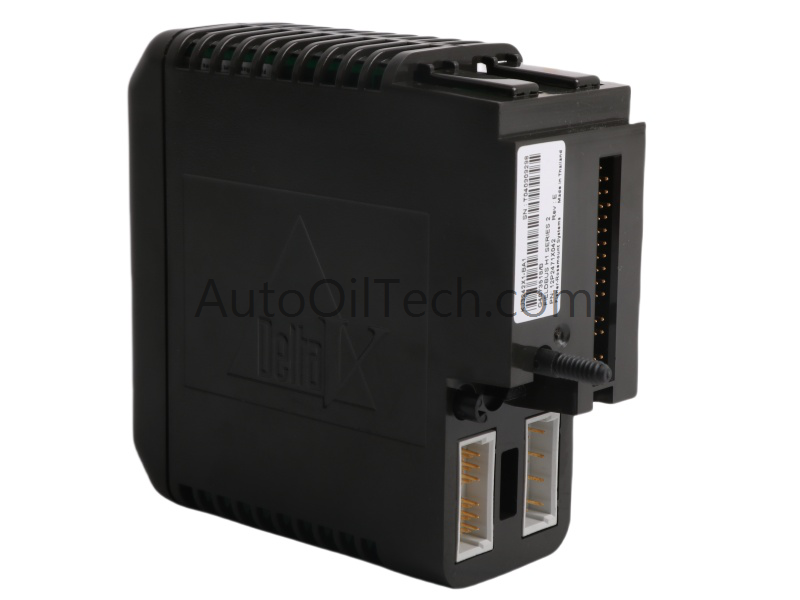

بطاقة EMERSON KJ3242X1-BA1 12P2471X042 Fieldbus H1

وصف المنتج

بطاقة KJ3242X1-BA1 12P2471X042 Fieldbus H1 من نظام الإدخال/الإخراج الفرعي DeltaV™ M-Series من إيمرسون هي وحدة اتصال متخصصة مصممة للتحكم الموثوق في العمليات في البيئات الصناعية الخطرة. صُممت هذه البطاقة لتوفير طاقة مستقرة لشبكة المجال ونقل إشارات قوي، وهي بمثابة العمود الفقري لأنظمة التحكم الموزعة في تطبيقات النفط والغاز، والمعالجة الكيميائية، وتوليد الطاقة.

المواصفات الفنية

• الشركة المصنعة: إيمرسون

• رقم الموديل / رمز الطلب: KJ3242X1-BA1 12P2471X042

• نوع المنتج: بطاقة اتصال Fieldbus H1

• الحالة: جديد تماماً

• توافق النظام: أنظمة DeltaV™ M-Series / DCS

• نطاق المنتج: نظام الإدخال/الإخراج الفرعي من سلسلة DeltaV™ M

• الوزن: 0.1 كجم

• الأبعاد: 4.2 × 12.5 × 10.4 سم

• رمز النظام المنسق: 8537101190

• الحد الأدنى لكمية الطلب (MOQ): 1

• المنشأ: الولايات المتحدة الأمريكية

• التوفر: متوفر في المخزون

• حالة دورة الحياة: تم إيقاف الإنتاج اعتبارًا من 31 ديسمبر 2018

• مصدر الطاقة للحافلة المحلية: 12 فولت تيار مستمر، 300 مللي أمبير

• طاقة ناقل المجال: 9-32 فولت تيار مستمر، 12 مللي أمبير لكل منفذ

• نطاق درجة الحرارة: من -40 درجة مئوية إلى +70 درجة مئوية

• مقاومة الصدمات: نبضات صدمية بقوة 10 غرام (مدة 11 مللي ثانية)

• مقاومة الاهتزاز: 1 مم من الذروة إلى الذروة (2-13.2 هرتز)، 0.7 جم (13.2-150 هرتز)

• تحمل الرطوبة: 5-95% بدون تكثف

• الامتثال لمعيار الملوثات: ISA-S71.04-1985 الفئة G3

• تصنيف الحماية: IP20

• ميزات السلامة: نظام مفتاح دوار (الوضع D6)، وبروتوكولات صارمة لفصل الطاقة عن المناطق الخطرة

• واجهة الاتصال: دعم موجه الإيثرنت

نظرة عامة على الوظائف

تضمن بطاقة KJ3242X1-BA1 Fieldbus H1 اتصالاً موثوقاً بين وحدات التحكم والأجهزة الميدانية، مما يوفر طاقة مستقرة وتبادلاً قوياً للبيانات. كما تمنع ميزات الأمان المتقدمة فيها، بما في ذلك مفتاح التبديل الدوار ومتطلبات فصل الطاقة الصارمة، حدوث توصيلات خاطئة خطيرة وتحافظ على سلامة النظام.

سيناريوهات التطبيق

• منشآت النفط والغاز التي تتطلب اتصالاً موثوقاً عبر ناقل البيانات الميداني

• مصانع معالجة المواد الكيميائية التي تحتوي على منشآت في مناطق خطرة

• تتطلب أنظمة توليد الطاقة نقل إشارات قويًا.

• أنظمة التحكم الموزعة التي تحتاج إلى بنى تحتية للاتصالات آمنة ضد الأعطال

التعليمات

س: ما نوع الطاقة التي يوفرها جهاز KJ3242X1-BA1؟ ج: إنه يوفر طاقة ناقل المجال تتراوح من 9 إلى 32 فولت تيار مستمر بمعدل 12 مللي أمبير لكل منفذ.

س: هل يمكن استخدام هذه الوحدة في البيئات الخطرة؟ ج: نعم، لقد تم تصميمها وفقًا لبروتوكولات السلامة الصارمة وتتوافق مع معايير التركيب غير القابلة للاشتعال.

س: هل لا يزال هذا المنتج متوفراً رغم توقف إنتاجه؟ ج: نعم، لا تزال هناك كمية محدودة متوفرة لأغراض الاستبدال والصيانة.
