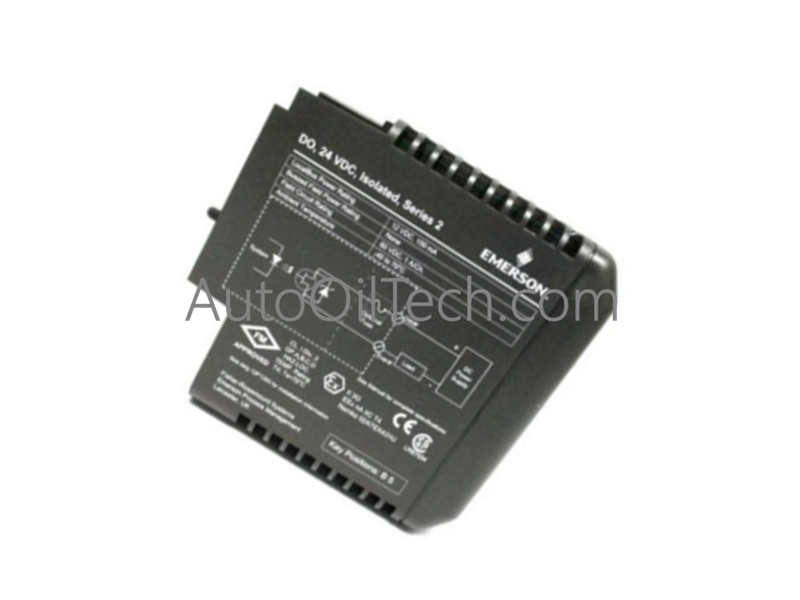

تعمل البطاقة Emerson KJ3203X1-BK1، والمفهرسة أيضًا باسم بطاقة الإدخال المنفصلة KJ3203X1-BK1، كمكون أجهزة مخصص لمراقبة حالة التلامس الجاف 24 VDC واكتساب حالة المجال ضمن منصات Emerson DeltaV S-Series.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
KJ3203X1-BK1
العلامة التجارية
Emerson
الأصل
الولايات المتحدة الأمريكية
الوزن
3.00 كجم (وزن الشحن)
الأبعاد
أبعاد بطاقة DeltaV S-Series القياسية
درجة حرارة التشغيل
-40 إلى 70 درجة مئوية
استهلاك الطاقة
3.0 واط عند 24 VDC (سحب الحافلة المحلية)
منصة النظام
DeltaV S-Series
كثافة القناة
32 قناة
نوع إشارة الإدخال
تلامس جاف 24 VDC
عزل القنوات
عزل قناة إلى قناة مدعوم عبر اقتران بصري
عزل القناة إلى القناة ومعالجة إشارة التلامس الجاف
صُممت KJ3203X1-BK1 للمراقبة المنفصلة عالية الكثافة في معماريات Emerson DeltaV DCS، حيث توجه 32 حلقة استشعار تلامس جافة مستقلة مع عزل مدمج بين القنوات. تمنع حواجز العزل البصري تيارات حلقات الأرض والارتفاعات الكهربائية من جانب المجال من الانتشار عبر ناقل اللوحة الخلفية من الفئة S. يقوم الوحدة بحقن تيار ترطيب بجهد منخفض في ملامسات المجال لاكتشاف إغلاق التلامس مع تصفية ارتداد التلامس والضوضاء عالية التردد قبل تثبيت إشارة اللوحة الخلفية.
الأسئلة الشائعة
س: هل تدعم KJ3203X1-BK1 الإزالة والإدخال المباشر أثناء التشغيل (RIUP)؟
ج: نعم، يمكن إدخال البطاقة أو إزالتها من حامل الفئة S الخاص بها أثناء تشغيل عقدة النظام، دون إزعاج بطاقات الإدخال/الإخراج المجاورة أو قطع اتصال اللوحة الخلفية.
س: هل يلزم وجود طاقة خارجية لتشغيل ملامسات المجال الجافة المتصلة بهذه البطاقة؟
ج: توفر البطاقة جهد ترطيب داخلي محدود التيار لاكتشاف إغلاق التلامس عبر الملامسات الجافة السلبية، مما يلغي الحاجة إلى طاقة حلقة خارجية في دوائر تلامس المجال القياسية.
إرشادات التركيب الميداني
افحص قضبان توجيه فتحة الحامل ورؤوس دبابيس اللوحة الخلفية للتأكد من نظافتها قبل إدخال بطاقة KJ3203X1-BK1.
قم بمحاذاة الوحدة عموديًا في فتحة حامل الفئة S المخصصة لها واضغط بقوة حتى تستقر مشابك الإغلاق العلوية والسفلية في مكانها.
قم بتوصيل ملامسات المجال بتجميع كتلة طرفية الفئة S المطابقة باستخدام سلك نحاسي مجدول (0.2 إلى 2.5 مم2 / 24 إلى 12 AWG).
تأكد من أن درع كابل الإشارة مؤرض بقضيب تأريض الحامل في نقطة واحدة لمنع اقتران الضوضاء على قنوات الاستشعار المنفصلة.
