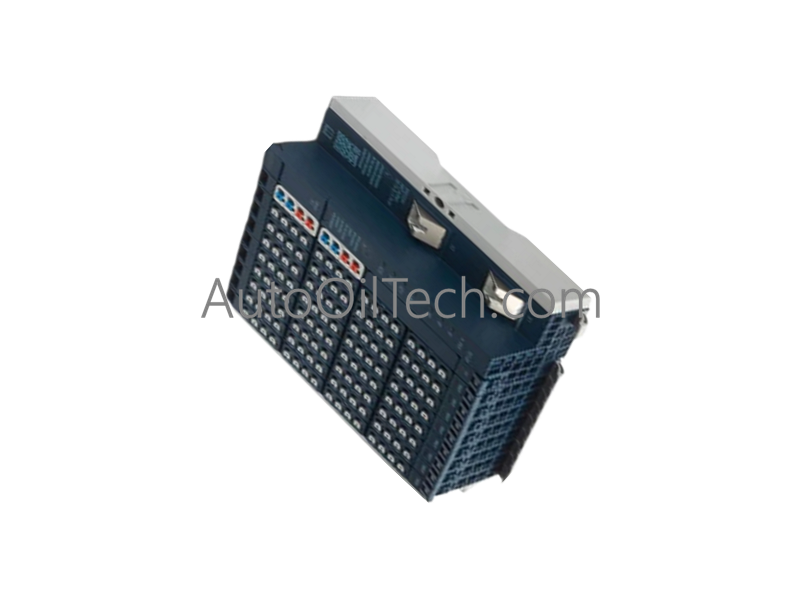

يعمل محول الشبكة Emerson EPXPNS001، والمُفهرس أيضًا باسم EPXPNS001 PROFINET، كمكون مادي مخصص لترجمة ناقل إيثرنت الصناعي وتوزيع طاقة التوسيع المحلي داخل منصات Emerson PACSystems RSTi-EP.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
EPXPNS001
الماركة
Emerson
الأصل
الولايات المتحدة الأمريكية
الوزن
0.12 كجم
الأبعاد
120 مم × 11.5 مم × 76 مم
درجة حرارة التشغيل
-20 إلى 60 درجة مئوية
استهلاك الطاقة
جهد التشغيل 20.4 - 28.8 فولت تيار مستمر
بروتوكول الاتصال
PROFINET v2.3 Class C (IRT)
الواجهة المادية
2 x منافذ RJ-45
سعة توسيع الوحدة
تصل إلى 64 وحدة إدخال/إخراج نشطة
سرعة الاتصال بناقل اللوحة الخلفية والشبكات الحتمية
يعمل EPXPNS001 كبوابة شبكة PROFINET حتمية تدعم تنفيذ إيثرنت متزامن في الوقت الفعلي (IRT) من الفئة C عبر منفذي RJ-45. تسمح سرعة الاتصال عالية السرعة المدمجة بناقل اللوحة الخلفية بأوقات دورة تصل إلى نطاقات أقل من المللي ثانية، بينما تعمل كرأس طاقة وبيانات أساسي لما يصل إلى 64 وحدة إدخال/إخراج RSTi-EP نشطة. يثبت مكرر الناقل الداخلي مسارات الجهد المنطقي ويفصل اهتزاز الشبكة عن وحدات توسيع الإدخال/الإخراج الميدانية.
الأسئلة المتداولة
س: هل يدعم EPXPNS001 التبديل السريع لوحدات الإدخال/الإخراج النهائية على ناقل RSTi-EP؟
ج: نعم، يمكن استبدال وحدات الإدخال/الإخراج RSTi-EP النهائية تحت الطاقة دون مقاطعة حركة مرور ناقل PROFINET أو تمرير الطاقة عبر وحدة محول الشبكة.
س: ما هي هياكل الشبكة المدعومة محليًا بواسطة منافذ إيثرنت المزدوجة RJ-45 على EPXPNS001؟
ج: يدعم محول إيثرنت ذو المنفذين المدمج هياكل شبكة الخط والنجمة والحلقة، بما في ذلك بروتوكول تكرار الوسائط (MRP) لاستعادة الشبكة الحتمية.
إرشادات التركيب الميداني
قم بتركيب محول شبكة EPXPNS001 على سكة DIN قياسية 35 مم (TH35) قبل تثبيت وحدات توسيع الإدخال/الإخراج المجاورة في مكانها.
قم بتوصيل مصدر طاقة النظام الأساسي بجهد 24 فولت تيار مستمر بأطراف الزنبرك الأمامية، مع التأكد من القطبية الصحيحة (نطاق التشغيل من 20.4 إلى 28.8 فولت تيار مستمر).
أدخل كبلات إيثرنت محمية من الفئة 5e/6 ذات الدرجة الصناعية في المنافذ X1 وX2، مع التأكد من أن قفل الموصل ينقر بإحكام في غلاف RJ-45.
قم بإنهاء سكة DIN مباشرة إلى الأرض الوظيفية (FE) باستخدام أحزمة تأريض منخفضة المعاوقة لإنشاء استمرارية الدرع لرفض الضوضاء عالية التردد.
