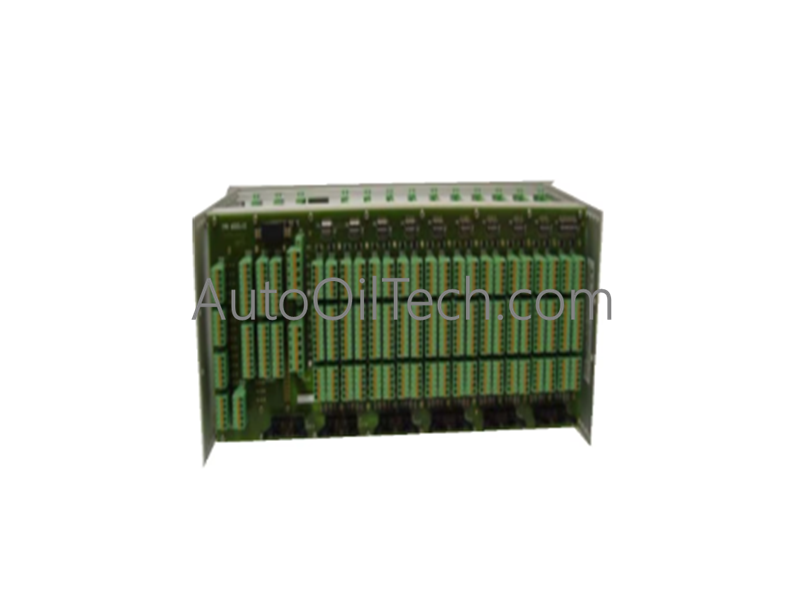

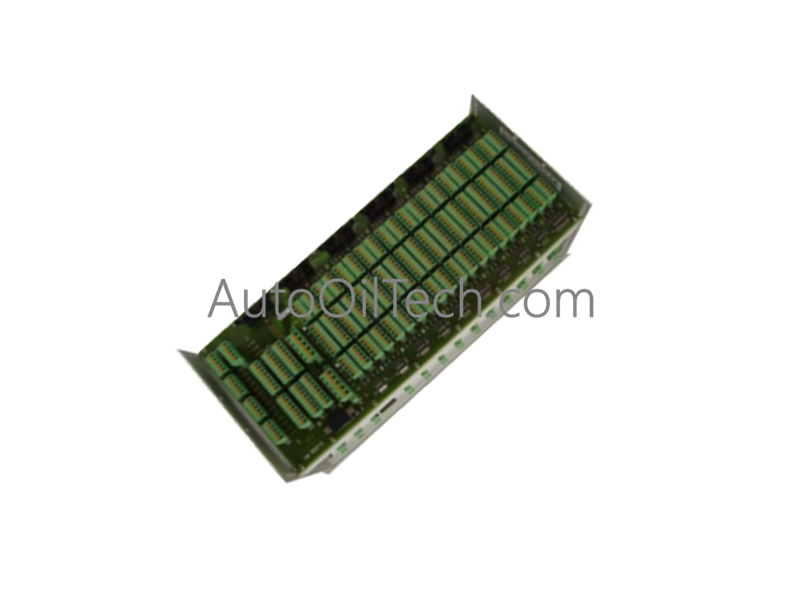

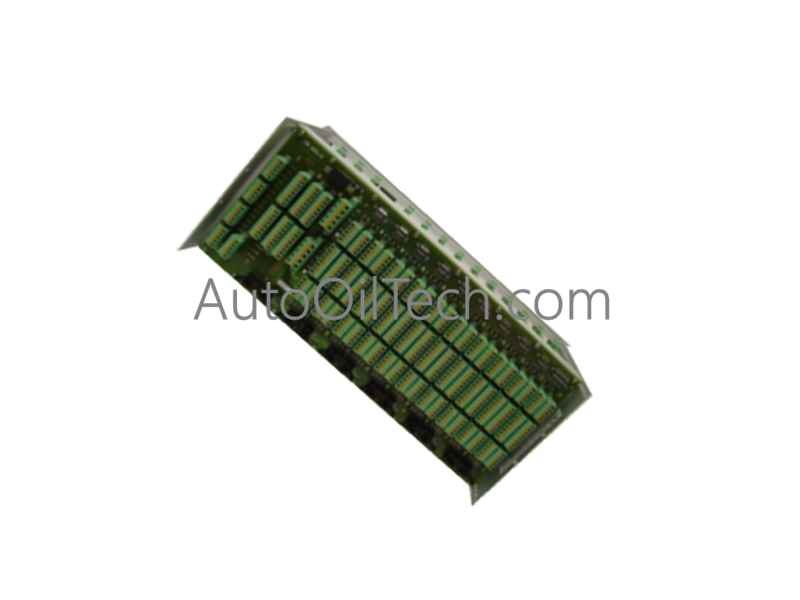

تحافظ مسارات توجيه الإشارة الداخلية للإطار على فصل صارم بين قنوات المراقبة التناظرية وحافلات الاتصال الرقمي لمنع التداخل الكهربائي. تحمي بنية العزل من قناة إلى قناة إشارات القياس الحساسة من تقلبات الجهد الوضع المشترك عبر خزائن التحكم الصناعية. تتضمن مدخلات الطاقة المزدوجة مشاركة الحمل التلقائية والتكرار، مما يضمن توزيع طاقة تشغيلية متواصلة على بطاقات المراقبة والمنطق المدخلة دون تدهور الإشارة.
الأسئلة المتداولة
س: هل يدعم إطار النظام التبديل السريع لبطاقات المراقبة والمنطق الفردية أثناء التشغيل النشط؟
ج: لا. يجب عزل الطاقة قبل إدخال أو إخراج بطاقات الوحدة من فتحات الإطار لمنع حدوث قوس كهربائي وتلف الحافلة.
س: كيف تتم إدارة الاتصال عبر اللوحة الخلفية بين عدة إطارات متصلة؟
ج: يتم التعامل مع تبادل البيانات وتوسيع الشبكة عبر إطارات النظام عبر واجهة ناقل الاتصال RS485 المدمجة.
س: ما هي متطلبات مدخلات مصدر الطاقة المزدوج؟
ج: تقبل الوحدة خطوط إدخال 24 فولت تيار مستمر مزدوجة، تسحب بحد أقصى 4 أمبير لكل فرع إمداد مع بقاء الاستهلاك الإجمالي أقل من 100 فولت أمبير.
إرشادات التركيب الميداني
قم بتركيب إطار النظام بإحكام داخل خزانة تحكم صناعية قياسية أو حاوية رف 19 بوصة، مع ضمان التأريض الصحيح لشريط أرضي الخزانة.
قم بإنهاء خطوط إمداد الطاقة المزدوجة 24 فولت تيار مستمر وكابلات الاتصال RS485 باستخدام مقابس قفص زنبركي أو اتصال لولبي، والتحقق من القطبية الصحيحة قبل التشغيل.
حافظ على مسافة خلوص مادية كافية أعلى وأسفل هيكل الإطار لتسهيل التبديد الحراري السلبي عبر نطاق درجة حرارة التشغيل.
تحقق من أن جميع دبابيس موصل الفتحات نظيفة وخالية من الأكسدة قبل إدخال بطاقات المراقبة أو المنطق أو الواجهة.
