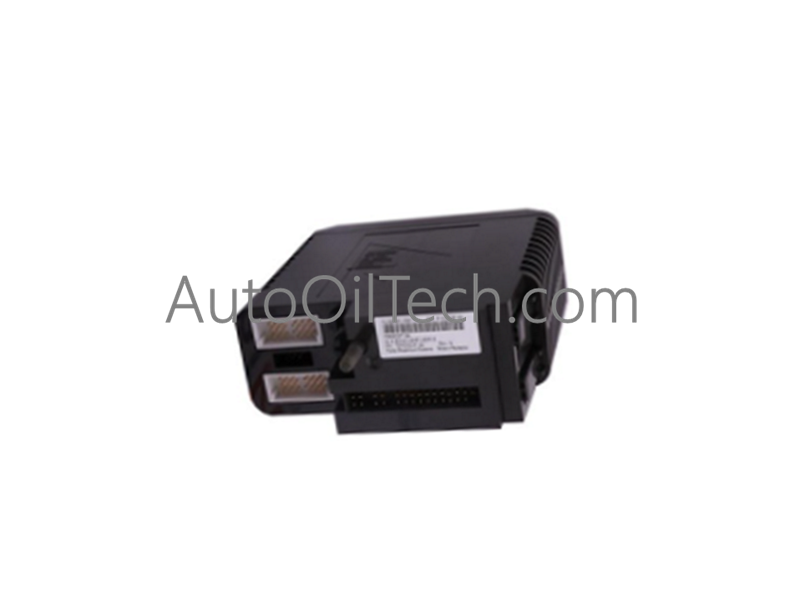

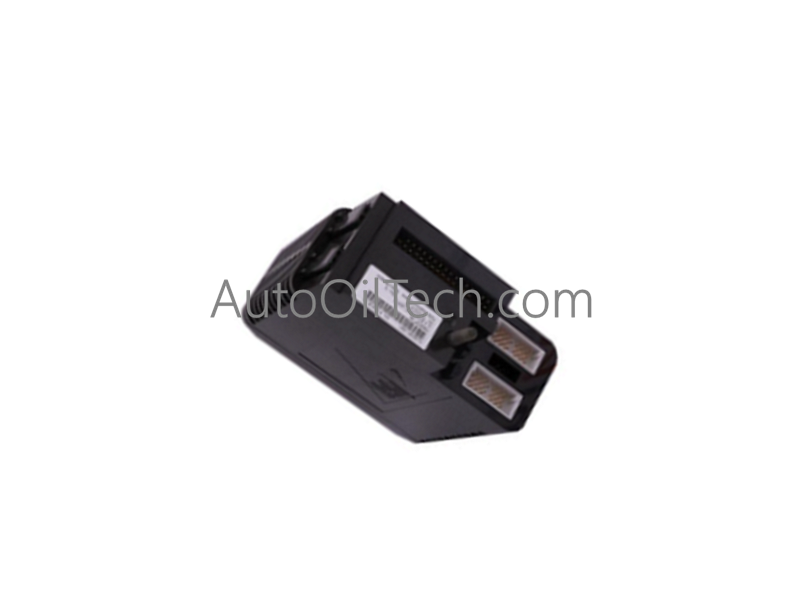

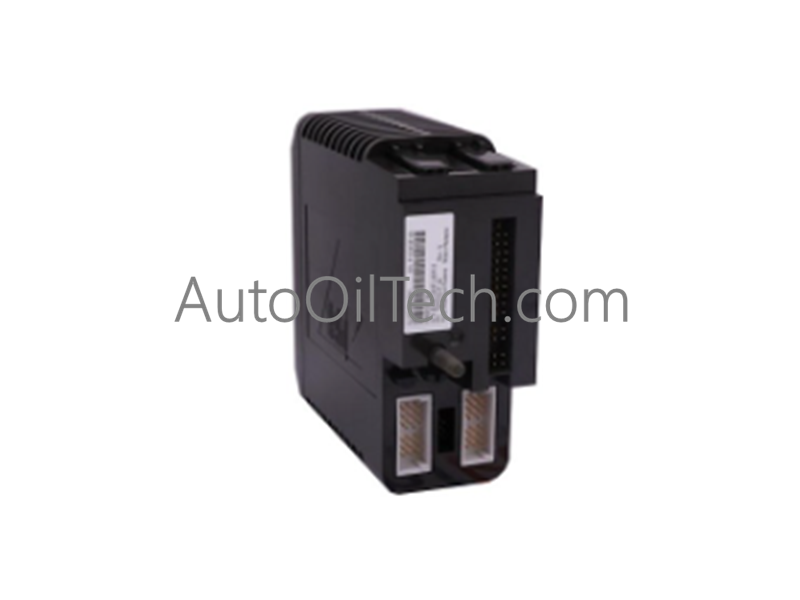

بطاقة خرج Emerson DeltaV VE4035S2B1

تعمل بطاقة الإخراج التناظرية DeltaV VE4035S2B1، والمفهرسة أيضًا باسم VE4035S2B1، كمكون أجهزة مخصص لتشغيل حلقات التحكم التناظرية المنظمة ضمن منصات نظام التحكم الموزع (DeltaV Distributed Control System).

مواصفات الأجهزة

التحكم في العمليات وتكامل نظام التحكم الموزع

توفر بطاقة VE4035S2B1 تحويلاً منهجيًا للواجهة بين وحدات التحكم الرقمية وعناصر التحكم النهائية في الميدان.

• بروتوكول حلقة HART بجهد 4-20 مللي أمبير: تحول الوحدة سجلات الأوامر الرقمية إلى تيارات تحكم تناظرية دقيقة بجهد 4-20 مللي أمبير. تتميز بمودمات HART مدمجة في كل قناة، مما يسمح بمرور الاتصالات الرقمية المتراكبة ثنائية الاتجاه بشفافية بين برنامج إدارة الأصول المضيف وأدوات المجال مثل محددات مواضع صمامات التحكم.
• معلمات عزل القناة إلى القناة: يتم عزل كل حلقة تيار بصريًا وكلفانيًا عن اللوحة الخلفية المنطقية لوحدة التحكم. يحمي هذا مكونات المعالج الأساسية من فروق الأرض، والارتفاعات الكهربائية من جانب المجال، وأعطال الخط التي تحدث في مسارات الكابلات الميدانية الطويلة.
• تنفيذ الحالة الآمنة من الفشل: في حالة فشل اتصال LocalBus أو إيقاف تشغيل وحدة المعالجة المركزية لوحدة التحكم، يمكن تهيئة كل قناة مسبقًا عبر معلمات البرامج للاحتفاظ بحالتها الأخيرة أو التدرج إلى قيمة آمنة محددة مسبقًا (عادة 4.0 مللي أمبير أو 0.0 مللي أمبير) لمنع اضطرابات العملية غير المنتظمة.

الأسئلة المتداولة

• س: هل تتطلب بطاقة VE4035S2B1 مصدر طاقة خارجي لحلقات الإخراج؟
• ج: نعم. تستخدم الوحدة مصدر طاقة خارجي بجهد 24 فولت تيار مستمر متصل بالكتلة الطرفية لتشغيل حلقات التيار النشطة بجهد 4-20 مللي أمبير، بينما تسحب تغذية منطقية منفصلة منخفضة الطاقة مباشرة من حامل LocalBus.
• س: هل يمكن استبدال هذه البطاقة أثناء تشغيل العملية؟
• ج: نعم، تدعم الوحدة التبديل السريع. ومع ذلك، في التركيبات غير المتكررة، سيؤدي سحب البطاقة تحت الحمل إلى كسر حلقات 4-20 مللي أمبير، مما يدفع صمامات التحكم المتصلة فورًا إلى مواضعها الميكانيكية الآمنة من الفشل.
• س: كيف تشير البطاقة إلى خطأ حلقة الدائرة المفتوحة؟
• ج: تراقب الوحدة باستمرار مقاومة الحلقة. إذا انقطع سلك مجال أو انفصل، مما أدى إلى انخفاض تيار الحلقة إلى أقل من 3 مللي أمبير، فإن الوحدة تولد تشخيصًا لخطأ دائرة مفتوحة على مستوى القناة يتم نشره إلى وحدة تحكم إنذار DeltaV.

إرشادات التركيب الميداني

• توصيل كتلة الطرف: قم بتجريد عزل سلك حلقة المجال بطول 6 مم قبل إدخاله في كتلة الطرف. تأكد من محاذاة الكتلة تمامًا مع دبابيس البطاقة قبل الضغط عليها في مكانها.
• ممارسة تأريض الدرع: قم بتأريض دروع كابل الحلقة عند نقطة واحدة، ويفضل أن تكون عند لوحة تأريض خزانة الترتيب. لا تسمح لدروع الحلقة بالاتصال بالأرض عند صندوق وصلة محدد موضع الصمام.
• خلوص تدفق الهواء: حافظ على خلوص حمل حراري لا يقل عن 50 مم فوق وتحت قضبان الحامل لضمان حركة الهواء الطبيعية، مما يمنع الشيخوخة المبكرة للمكونات بسبب الأغلفة الحرارية الراكدة.
