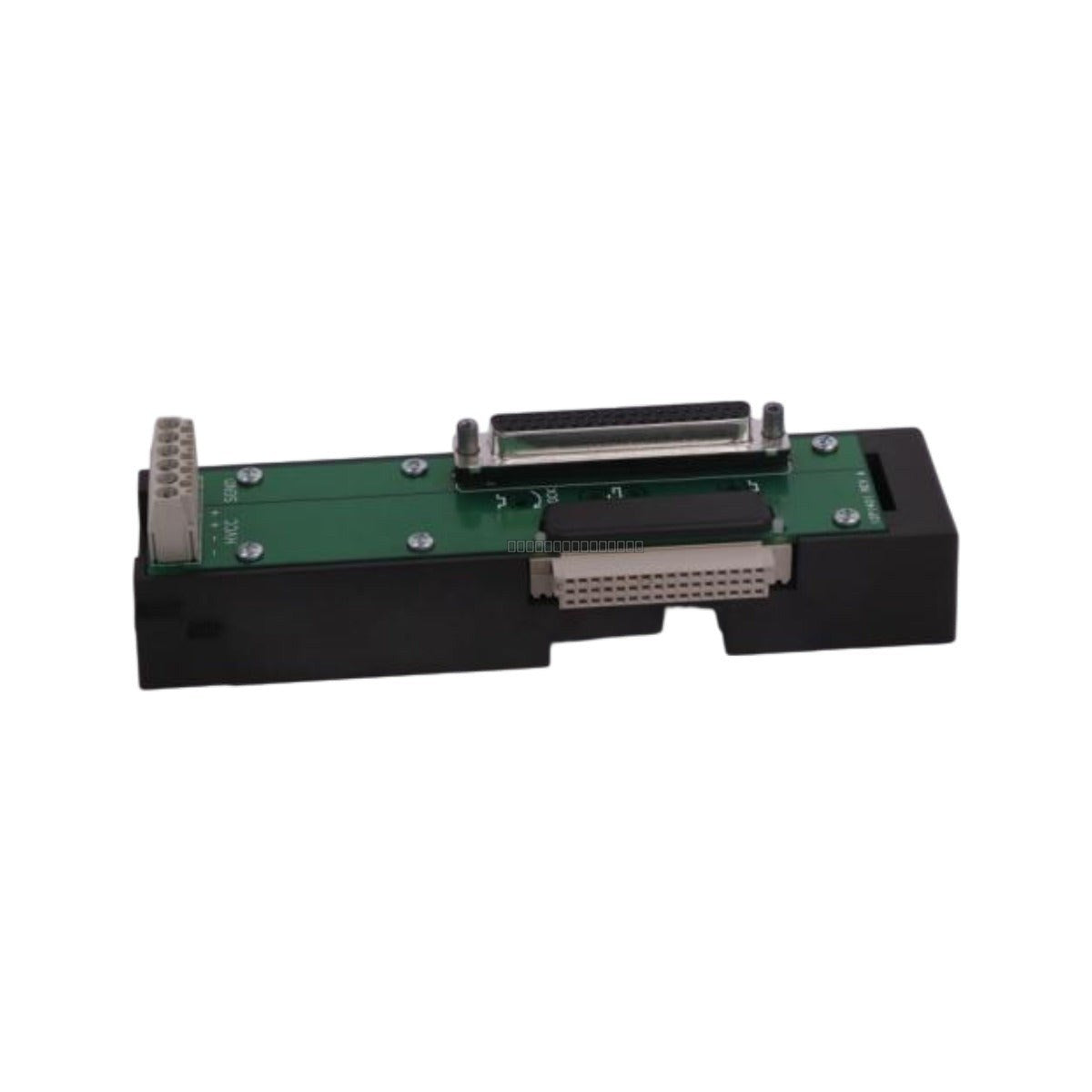

إن Emerson DeltaV KJ4010X1-BG1 (12P0830X072) هو موسع LocalBus أيمن مصمم لنظام التحكم في العمليات DeltaV القابل للتطوير. تعد هذه الوحدة ضرورية لتوسيع اللوحة الخلفية لـ LocalBus، مما يتيح ربط العديد من حاملات الإدخال/الإخراج عبر صفوف أو حاويات مختلفة داخل خزانة التحكم. يضمن ذلك مزامنة البيانات عالية السرعة ويحافظ على سلامة توزيع الطاقة عبر الناقل الموسع، مما يوفر المرونة اللازمة لعمليات نشر أنظمة التحكم الموزعة (DCS) على نطاق واسع.
يمكّن انتقال الإشارة بين صفوف الحاملات عبر مجموعات كبلات مخصصة.
مصمم للبيئات الصناعية عالية التوفر بما في ذلك معالجة النفط والغاز والمواد الكيميائية.
مصنف للتشغيل في الأماكن الخطرة (المنطقة 2).
طلاء مطابق للمواصفة ISA-S71.04-1985 الفئة G3 للحماية من الملوثات المسببة للتآكل.
التطبيقات
تستخدم هذه الوحدة في بيئات الأتمتة الصناعية حيث يتطلب عدد الإدخال/الإخراج صفوف حاملات متعددة. يتم نشرها بشكل شائع في مصافي النفط ومصانع المعالجة الكيميائية وعمليات التعدين حيث تكون هناك حاجة إلى اتصال قوي وموثوق بين وحدة التحكم والإدخال/الإخراج عن بُعد.
المواصفات الفنية
الموديل
KJ4010X1-BG1
رقم القطعة
12P0830X072
نوع الوحدة
موسع LocalBus أيمن
تصنيف طاقة LocalBus
12.6 فولت تيار مستمر عند 8 أمبير
أقصى طول للنظام
6.5 متر (حاملات وموسعات مدمجة)
درجة حرارة التشغيل
-40 إلى 70 درجة مئوية
الرطوبة النسبية
5 إلى 95 بالمائة (بدون تكثف)
تصنيف الحماية
IP 20
مقاومة الصدمات
10g 1/2 موجة جيبية لمدة 11 مللي ثانية
مقاومة الاهتزازات
1 مم P-P (5-16 هرتز)؛ 0.5 جرام (16-150 هرتز)
إرشادات التثبيت
تأكد من فصل جميع مصادر الطاقة قبل توصيل أو فصل كابلات LocalBus.
يجب تثبيت الوحدة كنقطة إنهاء مادية على الجانب الأيمن من صف الحامل.
تحقق من أن الطول الإجمالي المجمع لحاملات الإدخال/الإخراج وموسعات LocalBus لا يتجاوز 6.5 متر للحفاظ على سلامة توقيت الإشارة.
تعامل باحتياطات التفريغ الكهروستاتيكي القياسية لمنع تلف الدوائر الداخلية.
تأكد من أن البيئة تلبي نطاقات درجة الحرارة والرطوبة المحددة للحصول على الأداء الأمثل.
الامتثال والشهادات
تم اعتماد KJ4010X1-BG1 للاستخدام في الأجواء الخطرة، وتحديداً II 3 G، Nemko 02ATEX431U، و EEx nA IIC T4، مما يجعله مناسباً لتركيبات المنطقة 2.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ KJ4010X1-BG1؟
يعمل كواجهة جانبية أيمن لتوسيع DeltaV LocalBus، مما يتيح لك توصيل حاملات الإدخال/الإخراج عبر صفوف أو خزانات متعددة مع الحفاظ على سلامة الإشارة والطاقة.
هل يمكن استخدام هذه الوحدة في البيئات المسببة للتآكل؟
نعم، تم تصميم الوحدة لتلبية معايير ISA-S71.04-1985 الفئة G3، مما يوفر مقاومة للملوثات المحمولة جواً المسببة للتآكل.
هل من الآمن استبدال هذه الوحدة أثناء التشغيل؟
لا. يجب فصل جميع مصادر الطاقة قبل توصيل أو فصل كابلات LocalBus لمنع التلف الكهربائي أو انقطاع الإشارة.
