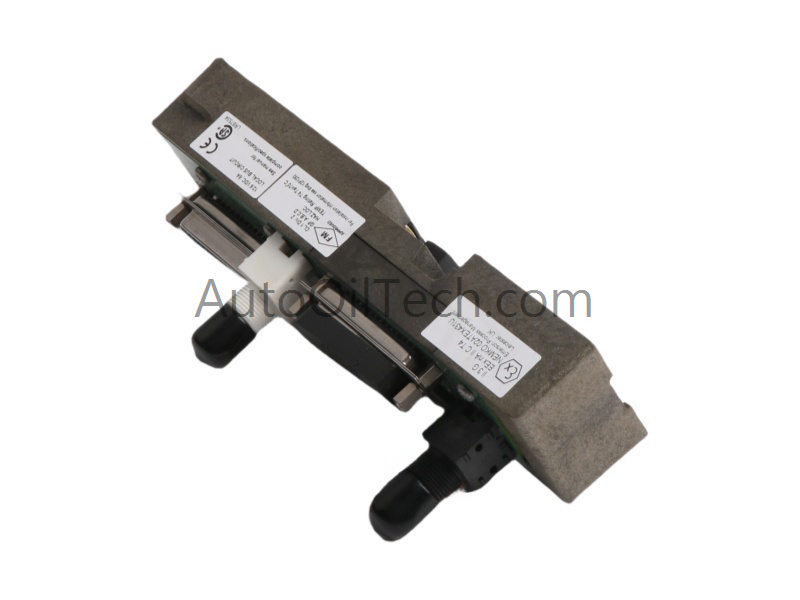

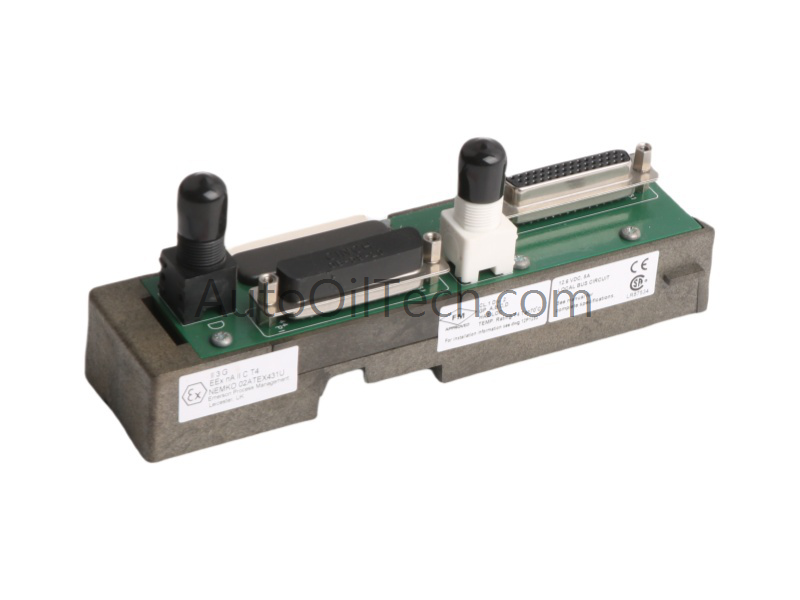

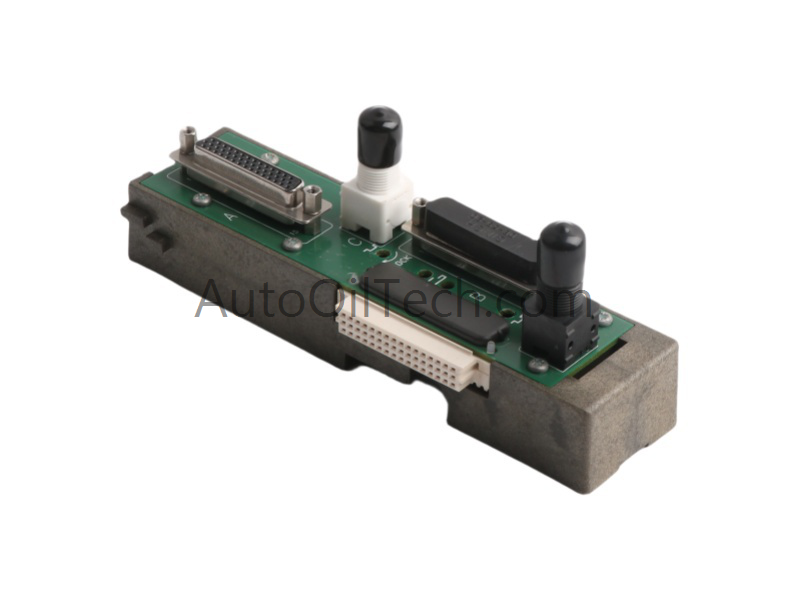

الKJ4001X1-HB1يُعد هذا مكونًا أساسيًا لتوسيع أنظمة الإدخال/الإخراج الفرعية من سلسلة Emerson DeltaV M وسلسلة S.تم تصميم Right Extender لتوسيع LocalBus ماديًا وكهربائيًا، مما يسمح بإضافة ناقلات الإدخال/الإخراج في تصميم معياري قائم على الصفوف.
المواصفات الفنية
طاقة ناقل البيانات المحلي: 12 فولت تيار مستمر عند 8 أمبير (كحد أقصى)
أقصى طول للنظام : 6.5 متر (إجمالي طول الحاملات والموسعات)
درجة حرارة التشغيل : من -40 درجة مئوية إلى +70 درجة مئوية (من -40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
مقاومة الصدمات : 10 غرامات، نصف موجة جيبية لمدة 11 مللي ثانية
مقاومة الاهتزاز : 1 مم من الذروة إلى الذروة (من 2 إلى 13.2 هرتز)؛ 0.7 جم (من 13.2 إلى 150 هرتز)
الفئة البيئية : ISA-S71.04 الفئة G3 (حماية البيئة القاسية/المسببة للتآكل)
الرطوبة النسبية : من 5 إلى 95% بدون تكثف
تصنيف المنطقة الخطرة : ATEX II 3 G / الفئة 1 القسم 2 (آمن للمنطقة 2)
درجة الحماية من دخول الماء والغبار : IP20
طريقة التركيب : سكة DIN من النوع T قابلة للتركيب بالضغط
الأسئلة الشائعة
متى يجب عليّ استخدام جهاز KJ4001X1-HB1 بدلاً من اتصال مزود الخدمة القياسي؟KJ4001X1-HB1يُستخدم هذا المنفذ عند الحاجة إلى الانتقال من صف سكة DIN إلى آخر، أو عندما يتعذر تركيب الحوامل جنبًا إلى جنب. ويعمل كنقطة خروج (الجانب الأيمن) لتوصيل كابل LocalBus بموسع يساري ( KJ4001X1-HC1 ) على سكة مختلفة.
هل يمكن استبدال هذه الوحدة أثناء تشغيل نظام DeltaV؟لا.يجب أن تكون هذه الوحدةلايجب إزالة أو إدخال أي جزء من الجهاز أثناء تشغيل الطاقة. يجب فصل الطاقة لمنع تلف اتصال ناقل البيانات المحلي أو حدوث شرارات محتملة في المناطق الخطرة.
