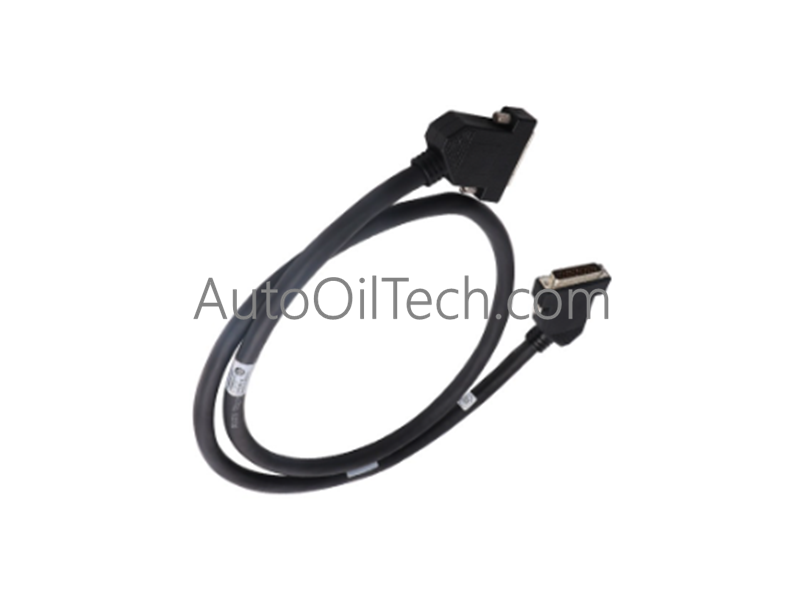

يعمل Emerson D25777، المصنف أيضًا ككابل مقياس التسارع D25777، كمكون أجهزة مخصص لنقل إشارات مستشعر الاهتزاز ثلاثي المحاور ضمن منصات تحليل حالة الآلات CSI 2130. يقوم هذا التجميع بإنشاء اتصال كهربائي مباشر بين مقاييس التسارع ثلاثية المحاور وأجهزة التشخيص المحمولة. يقوم بتوصيل إشارات الجهد التناظرية متعددة المحاور دون إحداث عدم تطابق في المعاوقة أو تدهور في الإشارة عبر مسار الإشارة الرئيسي.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
D25777
العلامة التجارية
Emerson
المنشأ
الولايات المتحدة
الوزن
2.00 رطل
الأبعاد
طول الكابل 6 قدم
درجة حرارة التشغيل
-20 إلى +80 درجة مئوية
استهلاك الطاقة
سلبي (0 واط)
هيكل الكابل
كابل ثلاثي المحاور مستقيم محمي
الموصل البيني 1
موصل ذكر M12 5 سنون
الموصل البيني 2
موصل ملولب 20 UNF
طول الكابل
6 قدم
توافق النظام
محلل صحة الآلات CSI 2130
عزل القنوات وسلامة الإشارة الديناميكية
تستخدم واجهة الإشارة الديناميكية Emerson D25777 درعًا محوريًا فرديًا لكل محور داخل غلاف الكابل ثلاثي المحاور لتحقيق عزل بين القنوات. يمنع هذا التصميم الداخلي تداخل التداخل بين قنوات الاهتزاز X وY وZ أثناء أخذ العينات الطيفية عالية التردد. يعمل الغلاف الخارجي المدمج والدرع المضفر على تخفيف التداخل الكهرومغناطيسي (EMI) وتداخل الترددات اللاسلكية (RFI) في البيئات الصناعية. من خلال الحفاظ على سعة دقيقة لكل قدم على طول 6 أقدام، يحافظ الكابل على محاذاة الطور وخطية السعة المطلوبة للتشخيص الدقيق للآلات الآلية والتقاط الإشارة القصوى.
الأسئلة المتداولة
س: ما هي أطراف الموصلات المادية على كابل Emerson D25777؟
ج: يشتمل التجميع على موصل ذكر M12 ذو 5 أسنان عند طرف واجهة الجهاز وموصل ملولب 20 UNF عند طرف واجهة المحول.
س: هل يمكن توصيل أو فصل كابل Emerson D25777 أثناء تشغيل محلل CSI 2130؟
ج: نعم، يُسمح بالتبديل السريع على مستوى الإشارة عند واجهة موصل M12 دون التسبب في ضرر كهربائي لدائرة تكييف إدخال المستشعر.
س: ما هي الاحتياطات الميكانيكية التي تنطبق على الكابل ثلاثي المحاور أثناء القياسات الميدانية؟
ج: حافظ على الحد الأدنى لنصف قطر الانحناء بمقدار 2.0 بوصة أثناء التوجيه لمنع تدهور الدرع الداخلي وإجهاد موصل الإشارة المحوري.
إرشادات التثبيت في الموقع
افحص فتحة المفتاح في الموصل الذكر M12 ذو 5 أسنان والخيوط 20 UNF بحثًا عن أي حطام أو تشوه في السنون قبل التوصيل.
قم بمحاذاة فتحة المفتاح في موصل M12 مع منفذ الإدخال في محلل CSI 2130 وشد الصامولة المسننة المثبتة يدويًا حتى تستقر.
قم بلف الموصل 20 UNF على قاعدة مقياس التسارع ثلاثي المحاور مع ضمان مشاركة لا تقل عن 5 دورات كاملة للخيط للحفاظ على استمرارية التأريض.
تجنب توجيه الكابل بالتوازي مع خطوط الطاقة عالية الجهد أو كابلات خرج محرك التردد المتغير (VFD) لتقليل اقتران الضوضاء السعوية.
قم بتأمين الأقسام الفضفاضة من الكابل أثناء جمع البيانات المحمولة للتخلص من الآثار الجهد الكهربي الكهروستاتيكي الناتج عن اهتزاز أو حركة الكابل.
