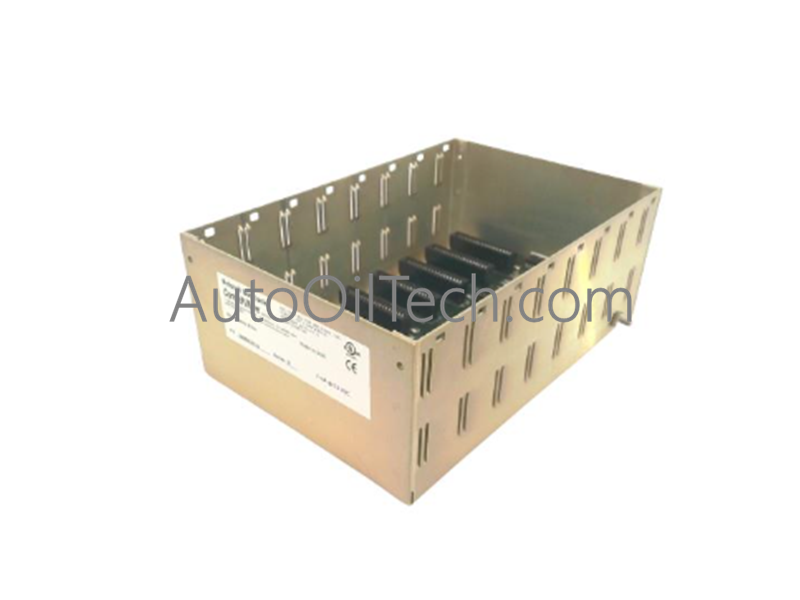

يعمل Emerson 396560-01-6، والذي يُعرف أيضًا باسم الشاسيه الأساسي 396560-01-6، كمكون أساسي للأجهزة لتوصيل اللوحة الخلفية لوحدة الإدخال/الإخراج والتركيب الهيكلي ضمن منصات Emerson ControlWave.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
396560-01-6
العلامة التجارية
Emerson
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.66 كجم (1.46 رطل)
الأبعاد
أبعاد رف ControlWave القياسية ذات 8 فتحات
درجة حرارة التشغيل
-40 إلى 70 درجة مئوية
استهلاك الطاقة
2 مللي أمبير عند 3.3 فولت تيار مستمر (سحب لوحة خلفية سلبية)
نوع الشاسيه
وحدة توسيع الإدخال/الإخراج / شاسيه أساسي
السعة
8 فتحات
تنسيق التركيب
لوحة صغيرة / تركيب على رف
دعم بروتوكول HART Loop بقدرة 4-20 مللي أمبير وعزل القنوات
تم تصميم الشاسيه الأساسي من سلسلة 396352/396560 خصيصًا لتوسيع ControlWave PAC المعياري، ويوفر توجيهًا متوازيًا للحافلات وتوزيعًا للطاقة في اللوحة الخلفية عبر ثماني فتحات إدخال/إخراج. تحافظ التوصيلات ذات المقاومة المنخفضة المدمجة على عزل القنوات عبر بطاقات الإدخال والإخراج التناظرية الموصلة، مما يحمي إشارات 4-20 مللي أمبير HART الحساسة والخطوط المنفصلة من التشويش المتبادل في اللوحة الخلفية والضوضاء النمطية المشتركة.
الأسئلة المتكررة
س: هل يمكن إدخال أو إزالة وحدات الإدخال/الإخراج المثبتة في الشاسيه الأساسي 396560-01-6 أثناء تشغيل الطاقة؟
ج: لا، يجب إيقاف تشغيل طاقة اللوحة الخلفية للشاسيه قبل إدخال أو إزالة وحدات الإدخال/الإخراج لمنع حدوث ارتفاعات كهربائية واضطراب منطقي في ناقل الاتصالات الداخلي.
س: كيف يتم الحفاظ على حماية ناقل اللوحة الخلفية عبر الفتحات الثمانية للشاسيه؟
ج: يتم تحقيق استمرارية التأريض عبر جميع الفتحات الثمانية من خلال مستوى التأريض النحاسي المدمج داخل لوحة الدوائر المطبوعة الخلفية، والذي يتصل مباشرة بعروة تأريض الشاسيه.
إرشادات التركيب الميداني
قم بتركيب الشاسيه الأساسي ذي 8 فتحات بإحكام على لوحة صغيرة مؤرضة أو حاوية رف مقاس 19 بوصة باستخدام مسامير تثبيت M5 القياسية.
قم بتوصيل حزام تأريض نحاسي مخصص منخفض المقاومة من طرف تأريض الشاسيه إلى شريط ناقل تأريض الجهاز (IE) الأساسي.
قم بمحاذاة وحدات الإدخال/الإخراج مع مسارات دليل البطاقة لكل فتحة مخصصة واضغط بقوة لتثبيت موصلات اللوحة الخلفية متعددة الدبابيس.
تأكد من أن السحب الكلي للتيار في اللوحة الخلفية عبر جميع الوحدات الثماني المثبتة لا يتجاوز الحد الأقصى لتصنيفات مصدر الطاقة قبل تشغيل النظام.
