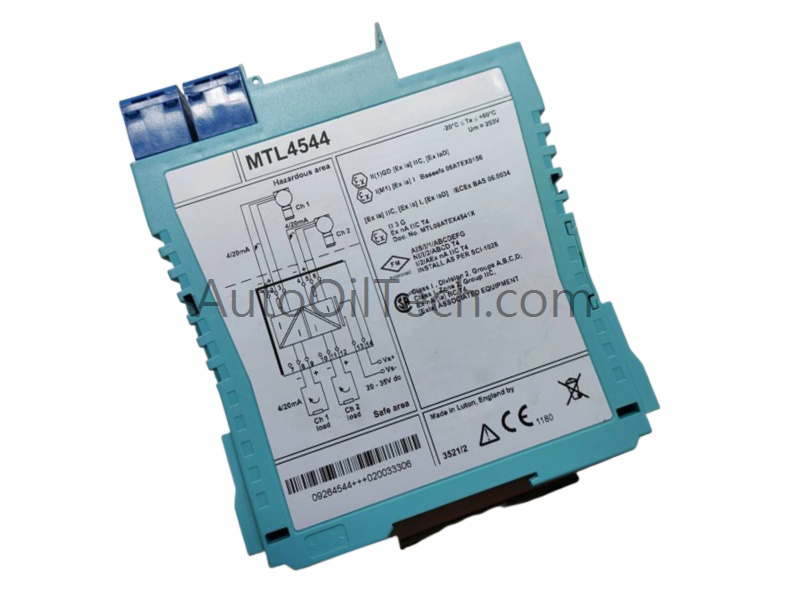

مزود طاقة مكرر EATON MTL4544

نظرة عامة على المنتج

وحدة تزويد الطاقة المُكرِّرة EATON MTL4544 هي وحدة تزويد طاقة تيار مستمر عائمة بالكامل، مصممة لتشغيل جهازي إرسال تقليديين ثنائيي أو ثلاثيي الأسلاك بقدرة 4/20 مللي أمبير أو HART، موجودين في مناطق خطرة. تضمن هذه الوحدة نقل إشارة موثوقًا به من خلال تكرار التيار في دوائر أخرى لتشغيل حمولتين في منطقة آمنة، مما يجعلها حلاً موثوقًا لأنظمة الأتمتة الصناعية وأنظمة التحكم في العمليات.

المواصفات الفنية الرئيسية

• رقم الموديل/القطعة: MTL4544

• الشركة المصنعة: إيتون

• نوع المنتج: وحدة تزويد الطاقة لجهاز إعادة الإرسال

• توافق النظام: أنظمة التحكم المنطقي القابل للبرمجة / أنظمة أتمتة العمليات

• مصدر الطاقة: 24 فولت تيار مستمر كحد أقصى

• نطاق الإشارة: 4-20 مللي أمبير (إمكانية تجاوز/انخفاض النطاق 0-24 مللي أمبير)

• مقاومة الحمل في المنطقة الآمنة: تصل إلى 450 أوم عند 20 مللي أمبير، و360 أوم عند 24 مللي أمبير

• مقاومة خرج المنطقة الآمنة: >1 ميجا أوم

• شهادة المناطق الخطرة: المنطقة 0، الفئة IIC، T4-6؛ القسم 1، المجموعة A

• الأبعاد: 12.2 × 10.7 × 3 سم

• الوزن: 0.38 كجم

• بلد المنشأ: الولايات المتحدة الأمريكية

• رمز النظام المنسق: 8537101190

• الحد الأدنى لكمية الطلب: وحدة واحدة

• الحالة: جديد تماماً

• التوفر: متوفر في المخزون

• حالة دورة الحياة: نشط

• الاتصال: تشخيص/تكوين شبكة الإيثرنت (ليس جهاز توجيه)

أبرز الميزات الوظيفية

• يقوم بتشغيل جهازي إرسال ثنائيي الأسلاك أو ثلاثيي الأسلاك في المناطق الخطرة.

• يكرر التيار لتشغيل أحمال المنطقة الآمنة.

• يدعم إشارات الاتصال الرقمي HART.

• تشغيل مرن كمصدر أو مستهلك للتيار.

• معتمد للاستخدام في المنشآت في المناطق الخطرة.

• أداء موثوق به مع مقاومة خرج عالية ومعالجة دقيقة للإشارة.

التطبيقات

• أجهزة القياس في المناطق الخطرة (المنطقة 0، القسم 1).

• صناعات النفط والغاز، والكيماويات، وتوليد الطاقة.

• أتمتة العمليات التي تتطلب طاقة إرسال آمنة وموثوقة.

• تكامل جهاز الإرسال الذكي مع اتصال HART.

التعليمات

س: كم عدد أجهزة الإرسال التي يمكن لجهاز MTL4544 تشغيلها؟ ج: ما يصل إلى جهازي إرسال تقليديين من نوع سلكين أو ثلاثة أسلاك.

س: هل يدعم اتصال HART؟ ج: نعم، فهو يسمح بإشارات رقمية ثنائية الاتجاه متراكبة على حلقة 4/20 مللي أمبير.

س: ما هي المناطق الخطرة التي تم اعتمادها لها؟ ج: المنطقة 0، IIC، T4-6 والقسم 1، المجموعة A.

س: ما هي أقصى مقاومة حمل في منطقة الأمان؟ ج: 450 أوم عند 20 مللي أمبير و 360 أوم عند 24 مللي أمبير.
