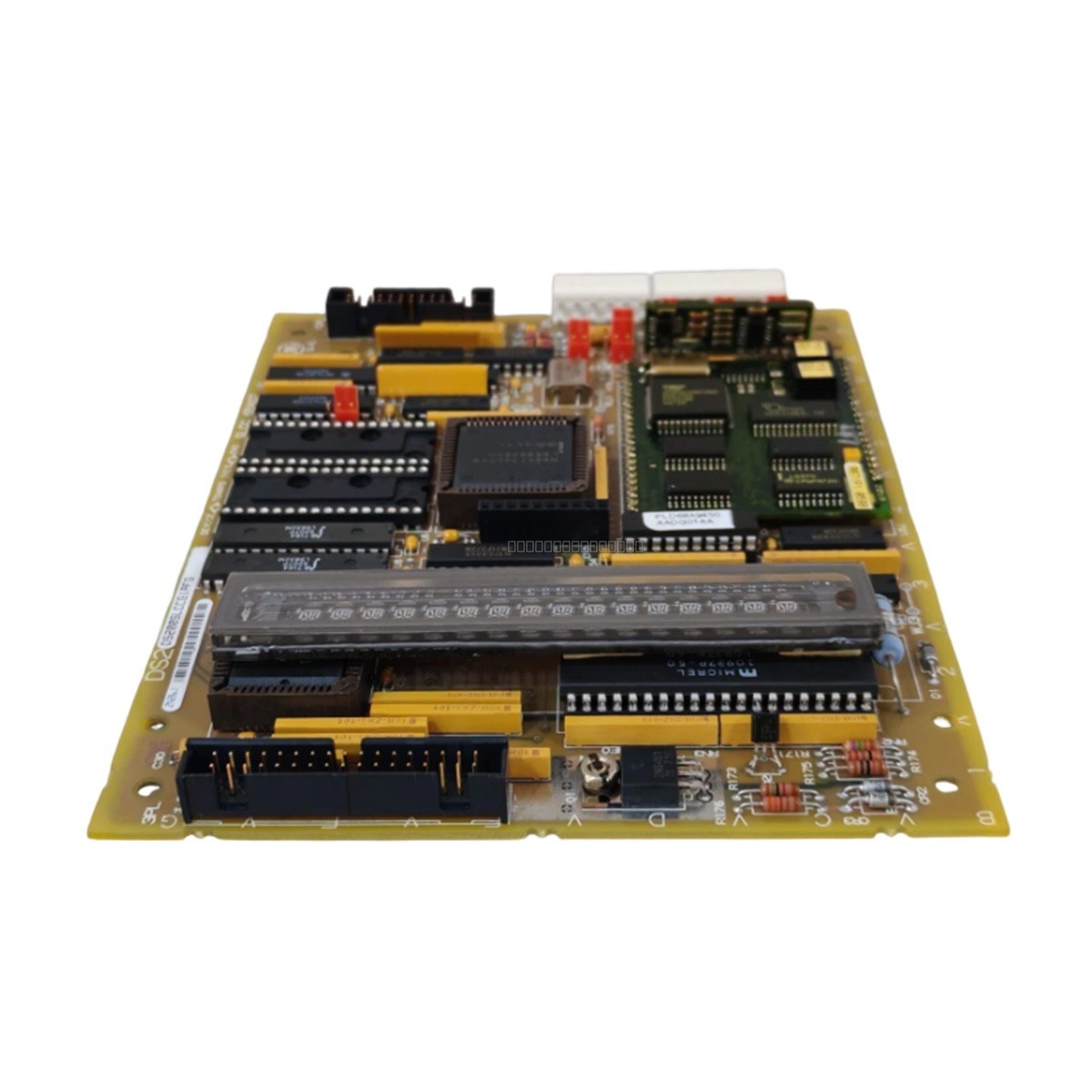

إن DS200SLCCG1AFG هو لوحة اتصالات شبكة محلية (LAN) حيوية مصممة لنظام التحكم التوربيني GE Mark V Speedtronic. تسهل هذه الوحدة تبادل البيانات عالي المستوى وبروتوكولات الاتصال ضمن كل من معماريات Simplex و Triple Modular Redundant (TMR)، وتدير عمليات التوربينات الغازية والبخارية الصناعية. تعمل هذه اللوحة كجسر لتشخيص النظام وإشارات التحكم، وتضمن سلامة الشبكة وتدعم التشغيل الموثوق به في توليد الطاقة والبيئات الصناعية الثقيلة. يتضمن إصدار AFG هذا ثلاث مراجعات وظيفية لتوفير تكوين فني محسن وقدرات معالجة منطقية مقارنة بإصدارات الأجهزة الأصلية.
الميزات
شاشة عرض أبجدية رقمية مدمجة من 16 موضعًا لتحديثات الحالة في الوقت الفعلي وتقارير الأخطاء.
واجهة تركيب مخصصة للتثبيت مباشرة على لوحة التحكم في محرك SDCC عبر فواصل.
يتضمن مقابس لـ U6 و U7 EPROMs (عادة ما تكون فارغة عند الشحن؛ تتطلب نقل البرامج أو تكوينًا محددًا).
يتميز بموصل KPPL لواجهة لوحة مفاتيح المشغل المحلية.
إعدادات وصلات قابلة للتكوين لتعديل مشغل RS-422 DLAN وعزل دائرة DLAN.
مجهزة بطلاء واقي للوحة الدائرة المطبوعة (PCB) لتعزيز المقاومة للتآكل البيئي.
التطبيقات
تم تصميم DS200SLCCG1AFG للاستخدام داخل نظام التحكم GE Mark V Speedtronic، ويخدم بشكل أساسي تطبيقات التحكم في التوربينات الغازية والبخارية في محطات الطاقة ومرافق الطاقة الصناعية وأنظمة التوليد على نطاق المرافق.
المواصفات الفنية
الطراز
DS200SLCCG1AFG
الماركة
GE Fanuc
السلسلة
Mark V Speedtronic
نوع الوحدة
بطاقة اتصالات شبكة محلية (LAN)
نوع الشاشة
أبجدية رقمية من 16 حرفًا
التركيب
تركيب بفواصل على لوحة SDCC
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل النظام بالكامل قبل محاولة تركيب أو إزالة الوحدة.
استخدم حماية مناسبة من التفريغ الكهروستاتيكي (ESD) عند التعامل مع اللوحة لمنع تلف المكونات الداخلية الحساسة.
قم بتركيب اللوحة بإحكام على لوحة التحكم SDCC باستخدام نقاط التباعد المتوفرة.
تأكد من وضع الأعمدة الواقية الأربعة (ST1-ST4) بشكل صحيح لحماية زجاج الشاشة الأبجدية الرقمية.
تحقق من تكوينات الوصلات (مثل J19 لمنطق الكريستال) لتتوافق مع المتطلبات المحددة لبنية خزانة التحكم قبل التشغيل.
الأسئلة الشائعة
هل تأتي هذه اللوحة مع برنامج ثابت مثبت مسبقًا؟
لا، عادة ما يتم شحن مقابس U6 و U7 EPROM فارغة. يجب على المستخدمين نقل البرامج الموجودة من وحدتهم السابقة أو الحصول على تكوين البرامج الثابتة المناسب لتطبيق التوربين الخاص بهم.
هل هذه الوحدة متوافقة مع جميع أنظمة Mark V؟
تم تصميم هذه الوحدة لأنظمة Mark V من المجموعة 1 وهي متوافقة مع الإصدارات السابقة من لوحة SLCC. تحقق دائمًا من متطلبات إصدار نظامك المحدد قبل التثبيت.
