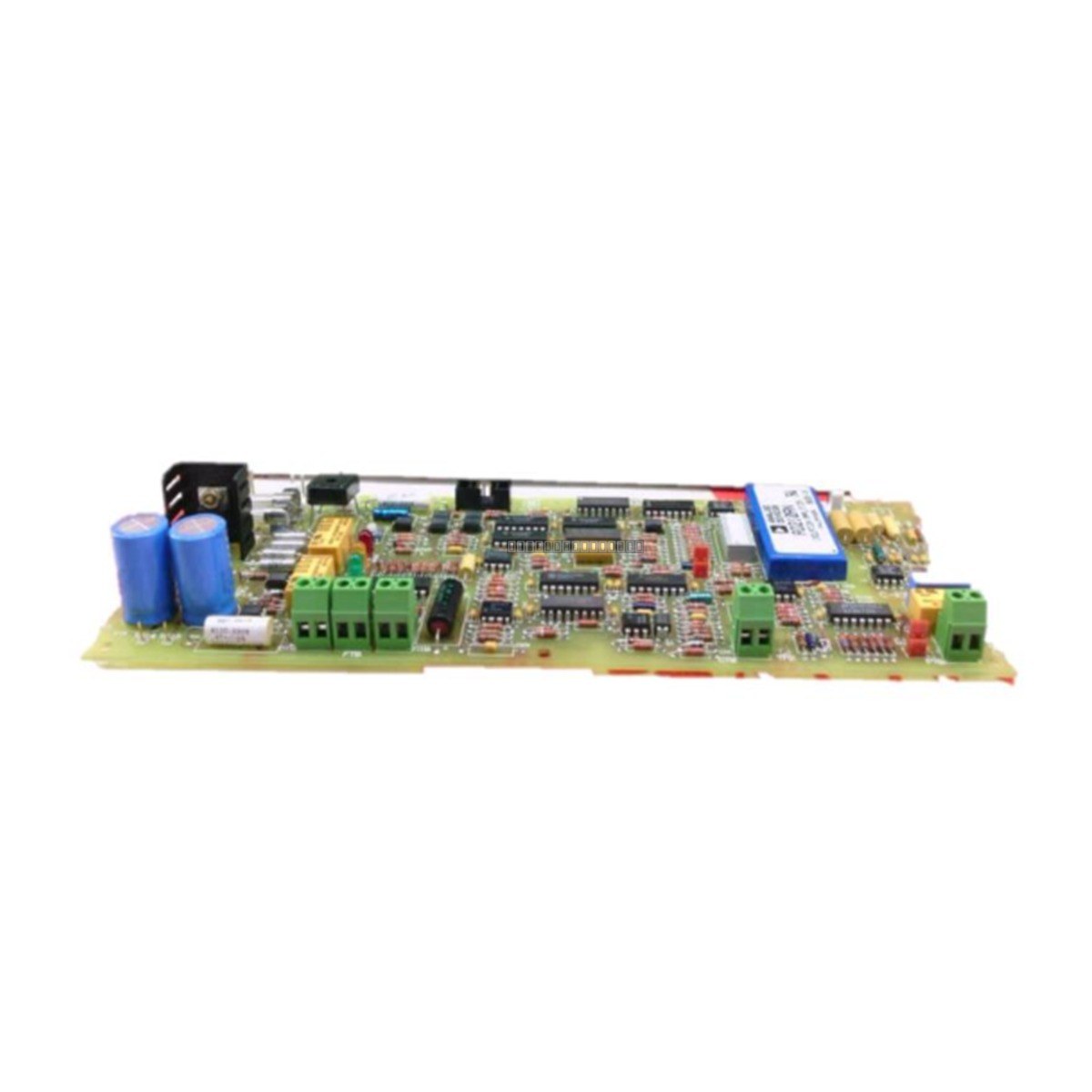

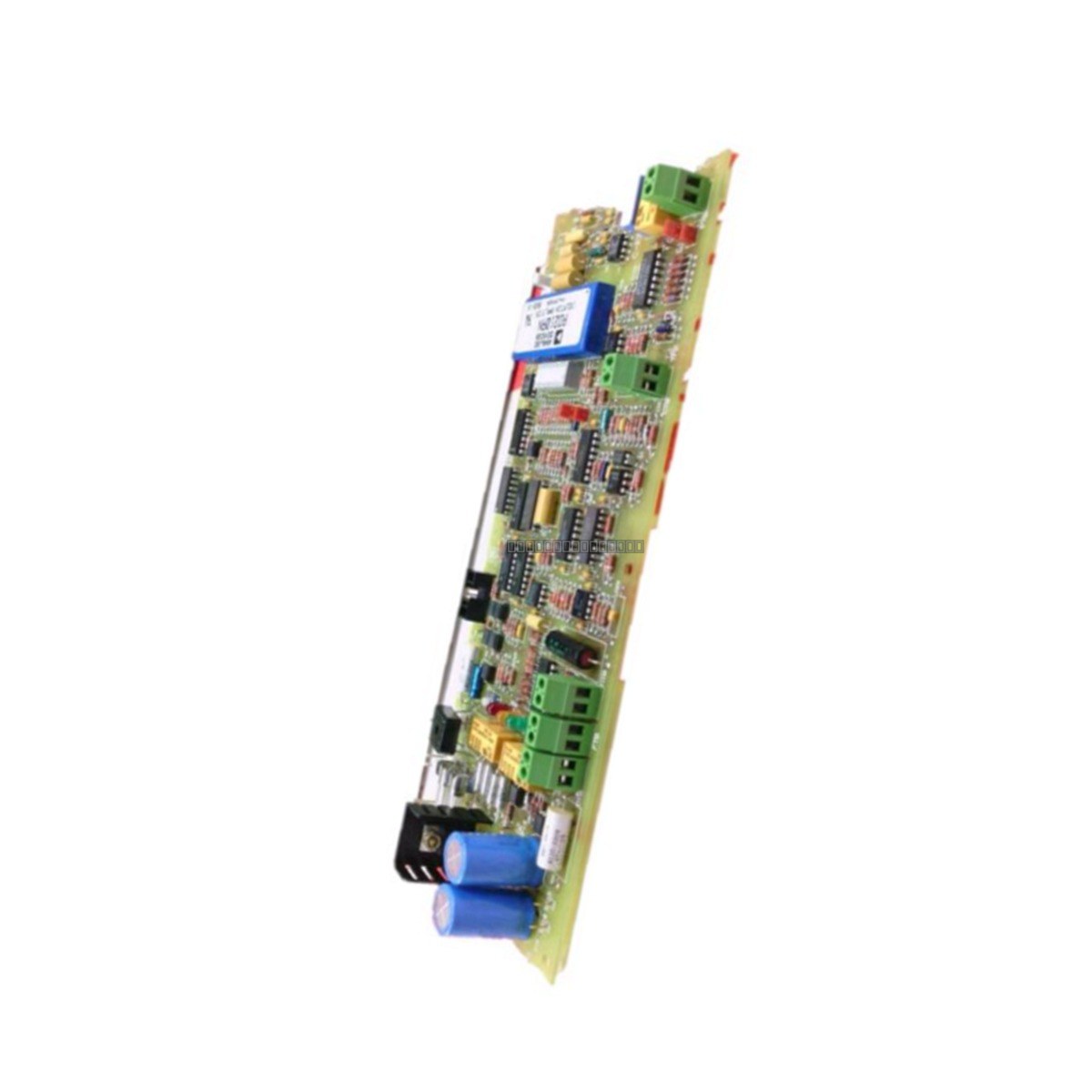

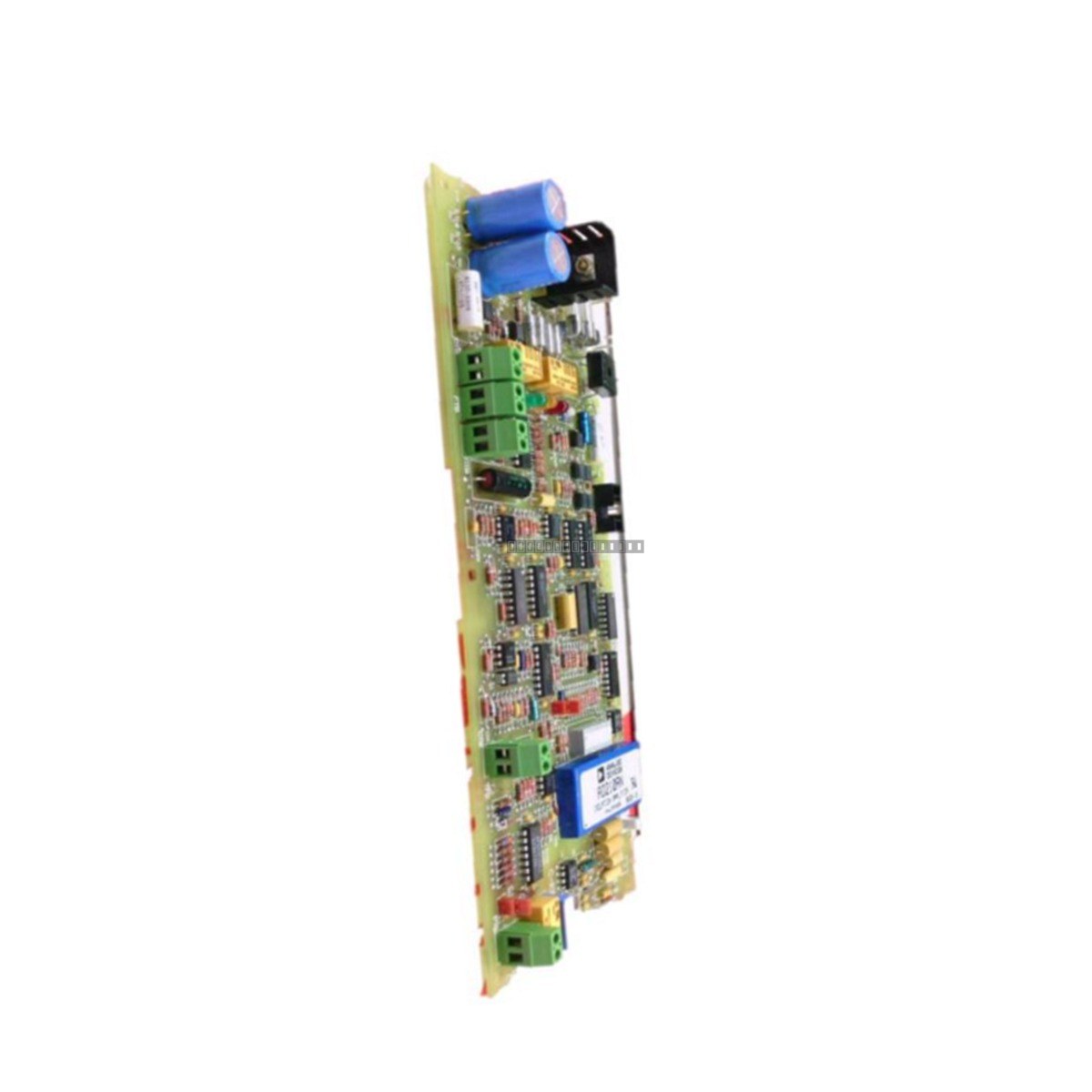

DS200SBCBG1A هي بطاقة تحكم فرامل متخصصة مصممة لنظام التحكم في توربينات GE Mark V Speedtronic. تم تصميم هذه الوحدة لإدارة تسلسلات الفرامل الميكانيكية الحرجة للمعدات الدوارة الكبيرة، مثل التوربينات المستخدمة في توليد الطاقة، ومصافي النفط، وعمليات التعدين الثقيلة. من خلال التحكم في 12 قناة مستقلة، تضمن البطاقة تباطؤًا دقيقًا وتطبيق عزم دوران التثبيت، وهو أمر ضروري لمنع الإجهاد الميكانيكي المفرط أثناء إيقاف التشغيل في حالات الطوارئ وتقليل وقت تعطل النظام الناتج عن التآكل غير المنضبط.
الميزات
تتحكم في 12 قناة فرامل مستقلة لتباطؤ دقيق للتوربينات.
مرحلة تشغيل عالية المعاوقة مصممة للاستقرار بحد أقصى لمقاومة السلك 15 أوم.
حماية متكاملة من التيار العابر وتعويض حراري للتشغيل الموثوق به في البيئات القاسية.
عزل إشارة متقدم لحماية ناقل التحكم الرقمي الحساس من التداخل الكهرومغناطيسي (EMI) الناتج عن مقاومة الفرامل عالية التيار.
التطبيقات
تستخدم هذه الوحدة بشكل أساسي ضمن بنية التحكم GE Mark V Speedtronic لتوليد الطاقة على نطاق المرافق، ومعالجة البتروكيماويات، والآلات الدوارة الصناعية الثقيلة. وهي ضرورية لتطبيقات الفرامل الحيوية للسلامة حيث يلزم التحكم الدقيق في تسلسلات التوقف الميكانيكية لحماية سلامة التوربينات.
المواصفات الفنية
النموذج
DS200SBCBG1A
العلامة التجارية
GE Fanuc / جنرال إلكتريك
السلسلة
Mark V
نوع الوحدة
بطاقة التحكم في الفرامل
عدد القنوات
12
الحد الأقصى لمقاومة السلك
15 أوم
تردد الإدخال
50 هرتز / 60 هرتز
درجة حرارة التشغيل
-30 إلى 55 درجة مئوية
التركيب
تركيب داخلي على رف Mark V
مصدر الطاقة
لوحة توصيل Mark V
إرشادات التثبيت
تأكد من إيقاف تشغيل رف التحكم Mark V قبل إدخال أو إزالة وحدة DS200SBCBG1A لمنع حدوث قوس كهربائي أو تلف دبابيس لوحة التوصيل.
تعامل مع البطاقة باستخدام احتياطات ESD (التفريغ الكهروستاتيكي) المناسبة لحماية المكونات الحساسة الموجودة على اللوحة.
تحقق من أن وصلات لوحة التوصيل نظيفة وخالية من الغبار قبل تركيب البطاقة.
تأكد من أن الوحدة مثبتة بالكامل في فتحة الرف ومؤمنة وفقًا لإجراءات التثبيت القياسية لأجهزة Mark V.
وجه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي (EMI) المحتمل، على الرغم من ميزات العزل الداخلية للبطاقة.
الأسئلة الشائعة
هل DS200SBCBG1A متوافق مع أنظمة التحكم الأخرى من GE؟
تم تصميم DS200SBCBG1A خصيصًا لسلسلة GE Mark V Speedtronic. وهو غير مخصص للاستخدام في منصات التحكم الأخرى ما لم يتم تحديد ذلك صراحةً في وثائق GE.
ما هي الوظيفة الأساسية للقنوات الـ 12؟
تستخدم القنوات الـ 12 لإدارة تسلسل الفرامل الميكانيكية للتوربين، مما يوفر تهيئة الإشارة اللازمة لضمان عمل الفرامل بشكل صحيح وآمن أثناء الإغلاق أو حالات الطوارئ.
