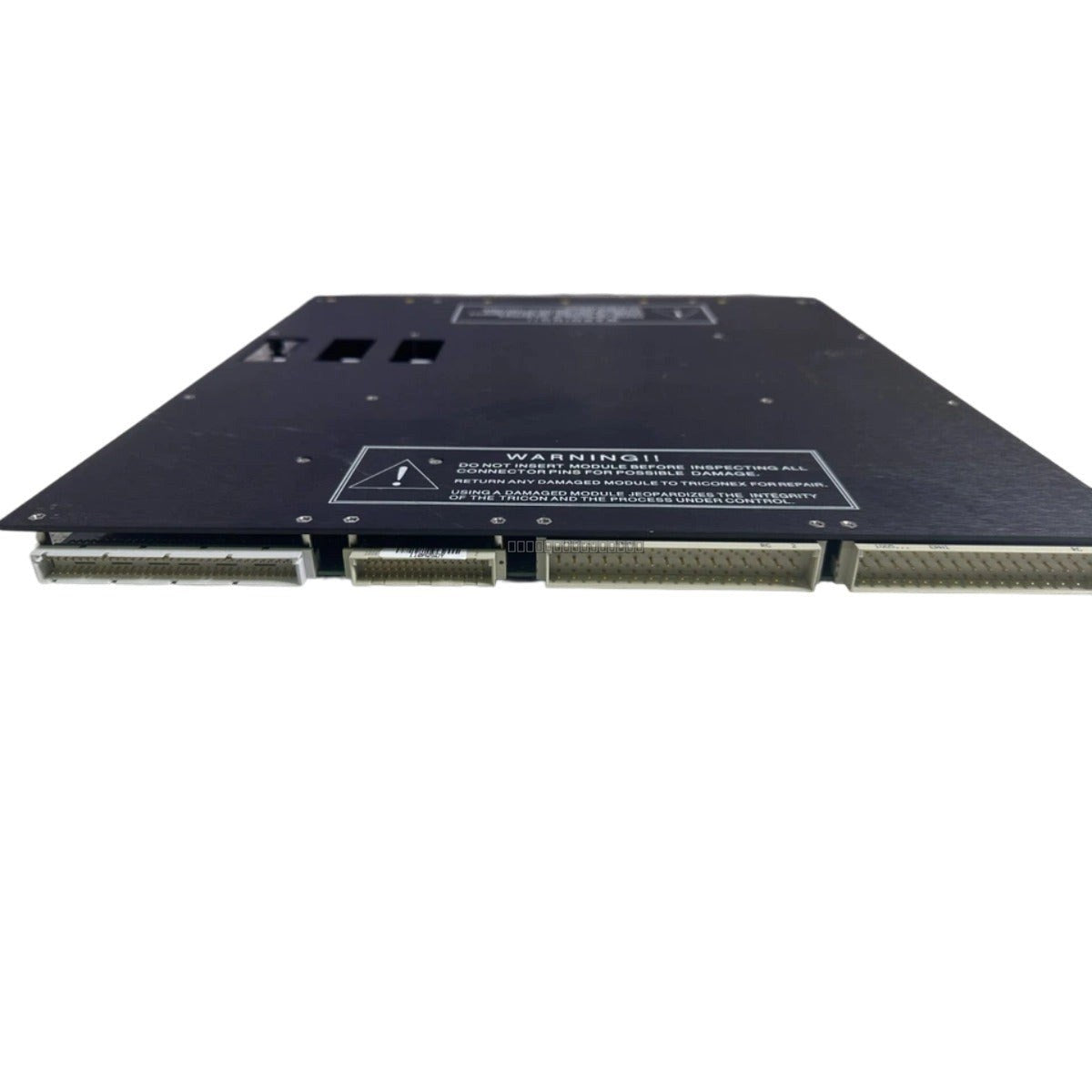

Triconex 3502E هو وحدة إدخال رقمية عالية الكثافة مصممة لمنصة السلامة ثلاثية الوحدات الاحتياطية (TMR). تم تصميم هذه الوحدة لربط 32 جهازًا منفصلاً حرجًا من جانب الحقل - مثل أزرار إيقاف الطوارئ ومفاتيح الحد ومفاتيح الضغط - مباشرة بوحدة التحكم في السلامة. يتم نشرها على نطاق واسع في البيئات الصناعية بالغة الأهمية، بما في ذلك مصافي النفط ومحطات المعالجة الكيميائية وعمليات الحفر البحري، حيث تضمن توفرًا عاليًا وتحملًا للأعطال.
عزل بصري لحماية اللوحة الخلفية من العابرين الكهربائية وحلقات الأرض.
تشخيصات ذاتية مستمرة لاكتشاف الدائرة المفتوحة وأخطاء الأسلاك الميدانية.
يدعم معالجة الإشارة عالية التكامل مع التحقق من حالة كل قناة.
التطبيقات
تعد وحدة 3502E ضرورية لأنظمة الأجهزة المزودة بالسلامة (SIS) التي تتطلب مراقبة إدخال منفصلة عالية الموثوقية. تشمل التطبيقات النموذجية أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، والكشف عن الحرائق والغاز، ومراقبة العمليات الحرجة حيث يجب تقليل الرحلات الخاطئة لمنع التوقف غير المجدول.
المواصفات الفنية
النموذج
3502E
العلامة التجارية
Triconex
نوع الوحدة
وحدة إدخال رقمية
قنوات الإدخال
32
جهد الإدخال الاسمي
48 VDC
نطاق جهد الإدخال
36-60 VDC
هندسة النظام
ثلاثي الوحدات الاحتياطية (TMR)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
إرشادات التثبيت
تأكد من إيقاف تشغيل هيكل Triconex قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي (ESD) المناسبة لحماية الدوائر الداخلية الحساسة.
تأكد من أن الأسلاك الميدانية محمية بشكل صحيح وموجهة بعيدًا عن مصادر EMI العالية للحفاظ على سلامة الإشارة.
تأكد من تثبيت الوحدة بالكامل في فتحة الهيكل وأن آلية القفل مثبتة لتشغيل آمن.
تحقق من أن جهد جانب الحقل يتطابق مع نطاق التشغيل 36-60 VDC قبل تطبيق الطاقة على حلقات الإدخال.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 3502E؟
3502E هي وحدة إدخال رقمية ذات 32 قناة مصممة لمراقبة الأجهزة الميدانية المنفصلة ضمن نظام السلامة Triconex TMR، مما يوفر اكتساب إشارة عالي التكامل لتطبيقات السلامة الحرجة.
هل تدعم هذه الوحدة التبديل السريع؟
تم تصميم وحدات Triconex بشكل عام لأنظمة عالية التوفر؛ ومع ذلك، استشر دائمًا وثائق نظامك وإجراءات السلامة المحددة فيما يتعلق بالاستبدال عبر الإنترنت للوحدات في بيئة TMR نشطة.
ما هو نطاق الجهد الذي تدعمه 3502E؟
تم تصنيف الوحدة لجهد إدخال اسمي 48 VDC، مع نطاق تشغيل يتراوح من 36 إلى 60 VDC.
