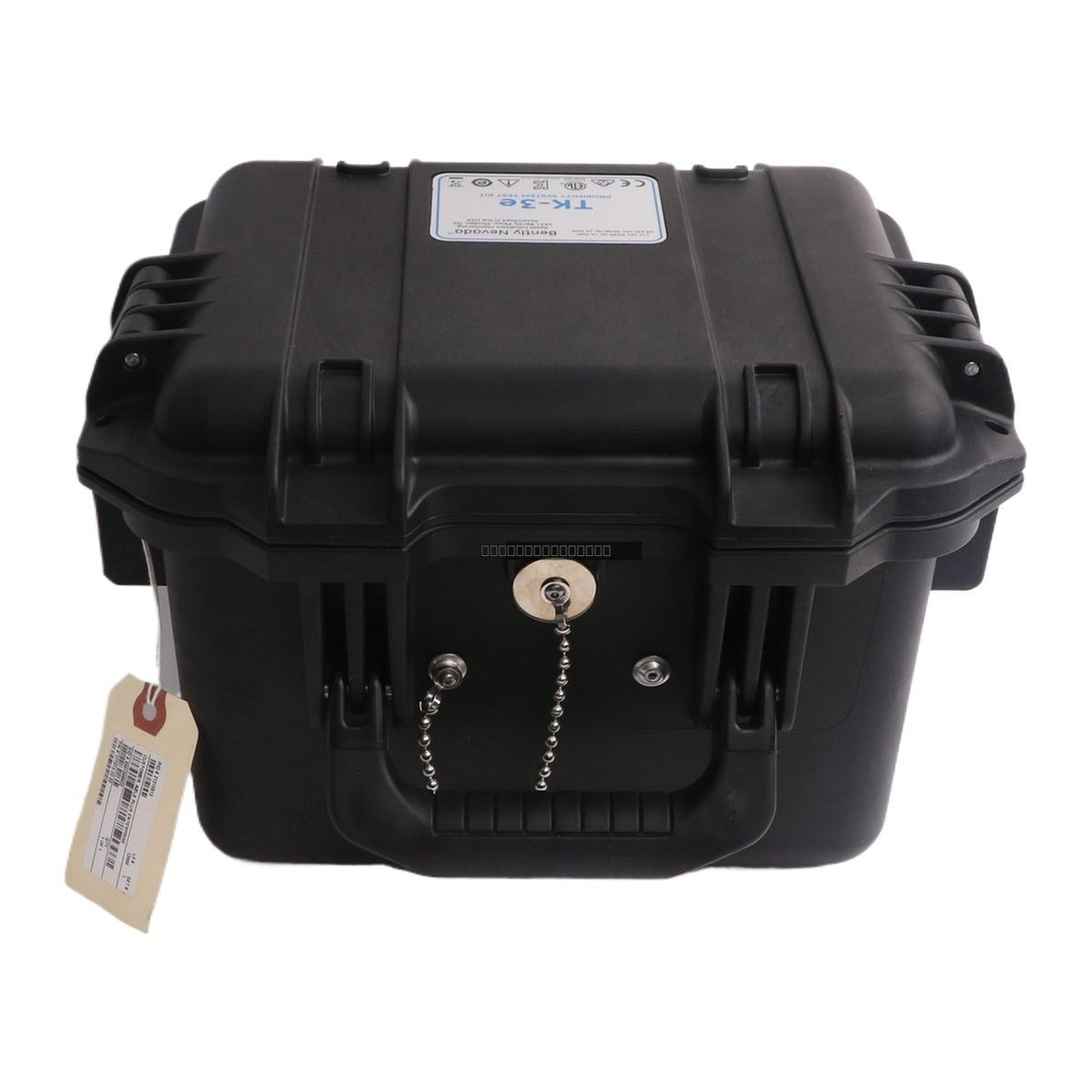

تُعد مجموعة اختبار نظام التقارب Bently Nevada TK-3e (177313-02-02) أداة معايرة وتحقق محمولة ومتينة مصممة لاختبار أداء أنظمة محولات التقارب. تتيح للفنيين التحقق من تشغيل مجسات التقارب والكابلات الممتدة وأجهزة استشعار التقارب عن طريق محاكاة الحركة الميكانيكية في ظل ظروف محكومة.
الميزات
تحاكي حركة العمود للتحقق من نظام محول التقارب.
تدعم اختبار أقطار أطراف المجسات المختلفة وتكوينات الخيوط.
تصميم متين ومحمول مناسب للصيانة الميدانية وبيئات الورش.
مصدر طاقة مدمج متوافق مع نطاقات جهد التيار المتردد العالمية.
ضبط ميكرومتر دقيق لمحاكاة دقيقة للفجوة والحركة.
التطبيقات
يُعد TK-3e ضروريًا للصيانة الوقائية واستكشاف الأخطاء وإصلاحها في أنظمة مراقبة الاهتزاز في الآلات الدوارة. ويُستخدم عادةً في محطات توليد الطاقة، ومرافق النفط والغاز، ومرافق البتروكيماويات لضمان معايرة مجسات التقارب بشكل صحيح وأن سلسلة الإشارة من المجس إلى نظام المراقبة تعمل ضمن التفاوتات المحددة.
المواصفات الفنية
موديل المنتج
TK-3e 177313-02-02
الشركة المصنعة
Bently Nevada
جهد الإدخال
95-250 فولت تيار متردد
التردد
50/60 هرتز
التصنيف الحالي
1 أمبير
التصنيف الهوائي
90 رطل لكل بوصة مربعة (6.2 بار)
إرشادات التثبيت
تأكد من وضع مجموعة الاختبار على سطح مستقر ومستوٍ قبل التشغيل.
تحقق من أن مصدر الطاقة يتطابق مع متطلبات جهد الإدخال 95-250 فولت تيار متردد.
عند توصيل مجسات التقارب، تأكد من تثبيت طرف المجس بشكل صحيح في مجموعة الميكرومتر لمنع التلف.
قم دائمًا بمعايرة الفجوة الصفرية قبل بدء اختبارات الحركة.
حافظ على نظافة مجموعة الاختبار وخلوها من الحطام للحفاظ على دقة الميكرومتر وتركيبات تثبيت المجس.
قم بتخزينها في بيئة جافة ومنظمة الحرارة عندما لا تكون قيد الاستخدام لحماية الإلكترونيات الداخلية الحساسة.
الأسئلة الشائعة
ما هو الغرض الأساسي من مجموعة اختبار TK-3e؟
يُستخدم TK-3e للتحقق من المخرجات الكهربائية لأنظمة محولات التقارب من Bently Nevada عن طريق محاكاة فجوة ميكانيكية معروفة وسعة اهتزاز، مما يضمن أن النظام يبلغ بدقة عن إزاحة الآلة.
هل هذه المجموعة متوافقة مع جميع مجسات Bently Nevada؟
تم تصميم TK-3e لاستيعاب تكوينات مجسات التقارب القياسية من Bently Nevada. يرجى الرجوع إلى ورقة بيانات المجس الخاص بك لضمان استخدام محولات التثبيت الصحيحة أثناء عملية الاختبار.
