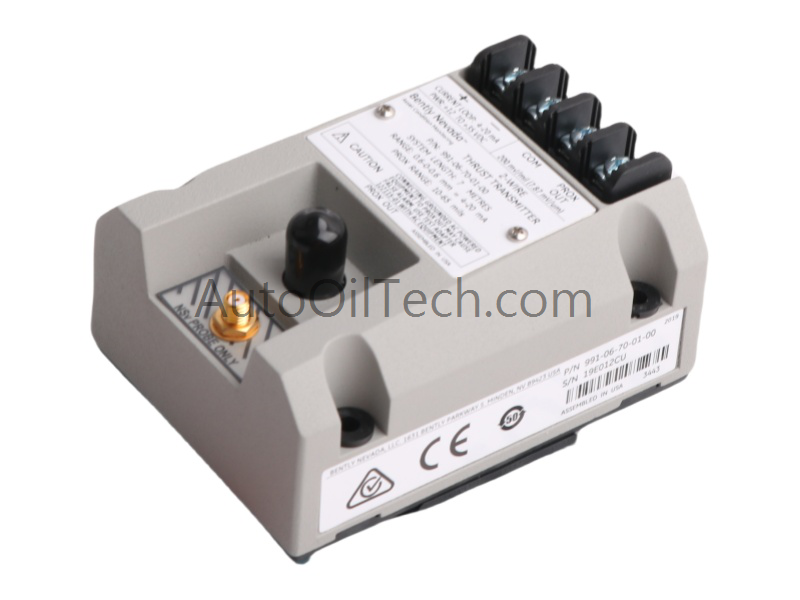

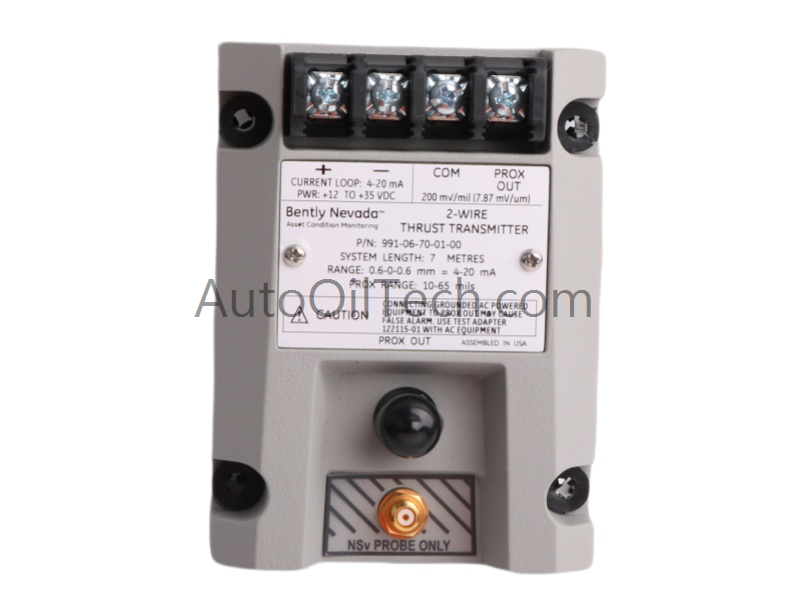

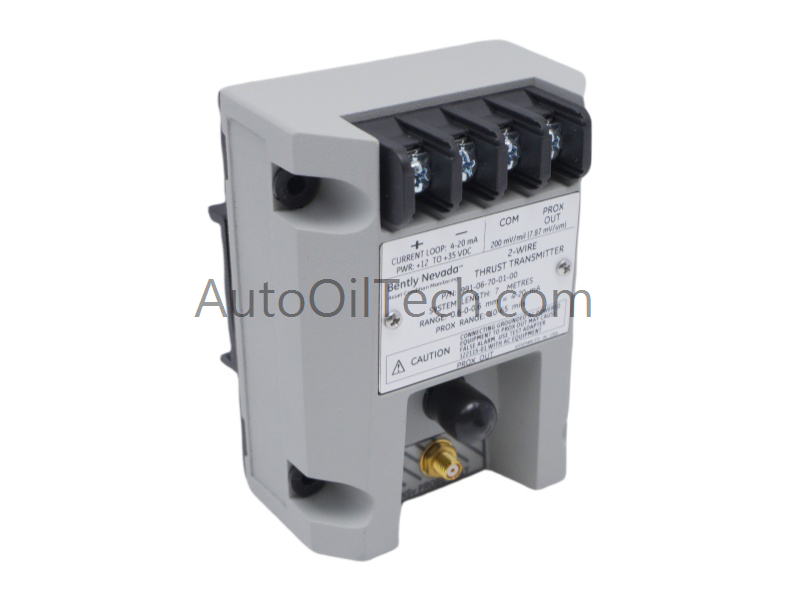

جهاز إرسال الاهتزازات 991-06-70-01-00 من سلسلة 990 من بنتلي نيفادا هو جهاز إرسال دفع صغير الحجم يعمل بالطاقة الحلقية، مصمم خصيصًا لمصنعي المعدات الأصلية لضواغط الطرد المركزي والمضخات والمراوح. يقوم هذا الجهاز بتحويل الإشارات من مجسات التقارب 3300 NSv إلى خرج قياسي 4-20 مللي أمبير يتناسب مع إزاحة العمود المحوري، مما يضمن التكامل السلس مع أنظمة التحكم لحماية الآلات.
المواصفاتالفنية
رقم الموديل:991-06-70-01-00
النوع: جهاز إرسال اهتزاز
الشركة المصنعة: بنتلي نيفادا
الحالة: جديد تماماً
سلسلة: 990 جهاز إرسال الاهتزاز
الوزن: 0.46 كجم
الأبعاد: 7.3 × 5.9 × 9.9 سم
رمز النظام المنسق: 8537101190
الحد الأدنى للطلب: 1
المنشأ: الولايات المتحدة الأمريكية
توافق النظام: أنظمة TSI
مدة التوصيل: متوفر في المخزون
حالة دورة الحياة: نشط
خيارات التركيب: سكة DIN أو حاجز
توافق المجسات: أنظمة مجسات 5 أمتار / 7 أمتار بقدرة 3300 نيوتن ثانية
إشارة الخرج: 4-20 مللي أمبير تتناسب مع الإزاحة المحورية للعمود
الوصفالوظيفي
يشتمل هذا المرسل على مستشعر Proximitor مدمج، مما يُغني عن الحاجة إلى وحدات تهيئة خارجية. يتميز بضبط الصفر/المدى دون تداخل، ودبوس إدخال اختبار للتحقق من الحلقة، ودائرة منع التشغيل لمنع الأخطاء العابرة. يوفر طرف PROX OUT والموصل المحوري إشارات اهتزاز ديناميكية للتشخيص، بينما تمنع دائرة Not OK/Signal Defeat الإنذارات الكاذبة الناتجة عن أعطال المجس.
يُتيح تصميمه المتين والمُحكم الإغلاق تشغيلاً موثوقاً في بيئات ذات تكثيف كامل، مما يجعله مثالياً للتركيبات ذات المساحة المحدودة. صُمم جهاز 991-06-70-01-00 خصيصاً لتطبيقات الشركات المصنعة للمعدات الأصلية، ويُوفر مراقبة موثوقة للدفع بمخرجات قياسية في الصناعة، مما يضمن سلامة الآلات في البيئات الصناعية الصعبة.
سيناريوهاتالتطبيق
ضواغط الطرد المركزي في منشآت النفط والغاز
المضخات في الصناعات التحويلية والمعالجة
المراوح الصناعية في أنظمة التدفئة والتهوية وتكييف الهواء والتبريد
الآلات ذات المساحة المحدودة التي تتطلب حلول مراقبة مدمجة
مقارنةمعنماذجمماثلة
991-06-70-01-00: جهاز إرسال دفع قياسي، تصميم صغير الحجم، مستشعر بروكسيميتور مدمج
991-06-70-02-00: تكوين موسع مع ميزات تشخيص إضافية
إصدارات سلسلة 990: مصممة لأطوال مجسات مختلفة ومتطلبات تركيب متنوعة
التعليمات
س: هل يحتاج جهاز الإرسال هذا إلى وحدات معالجة إشارة خارجية؟ ج: لا، فهو يتضمن مستشعر Proximitor مدمج.
س: هل هو مناسب للبيئات المكثفة؟ ج: نعم، يضمن تصميمه المغلق تشغيلًا موثوقًا به في ظروف التكثيف بنسبة 100٪.
