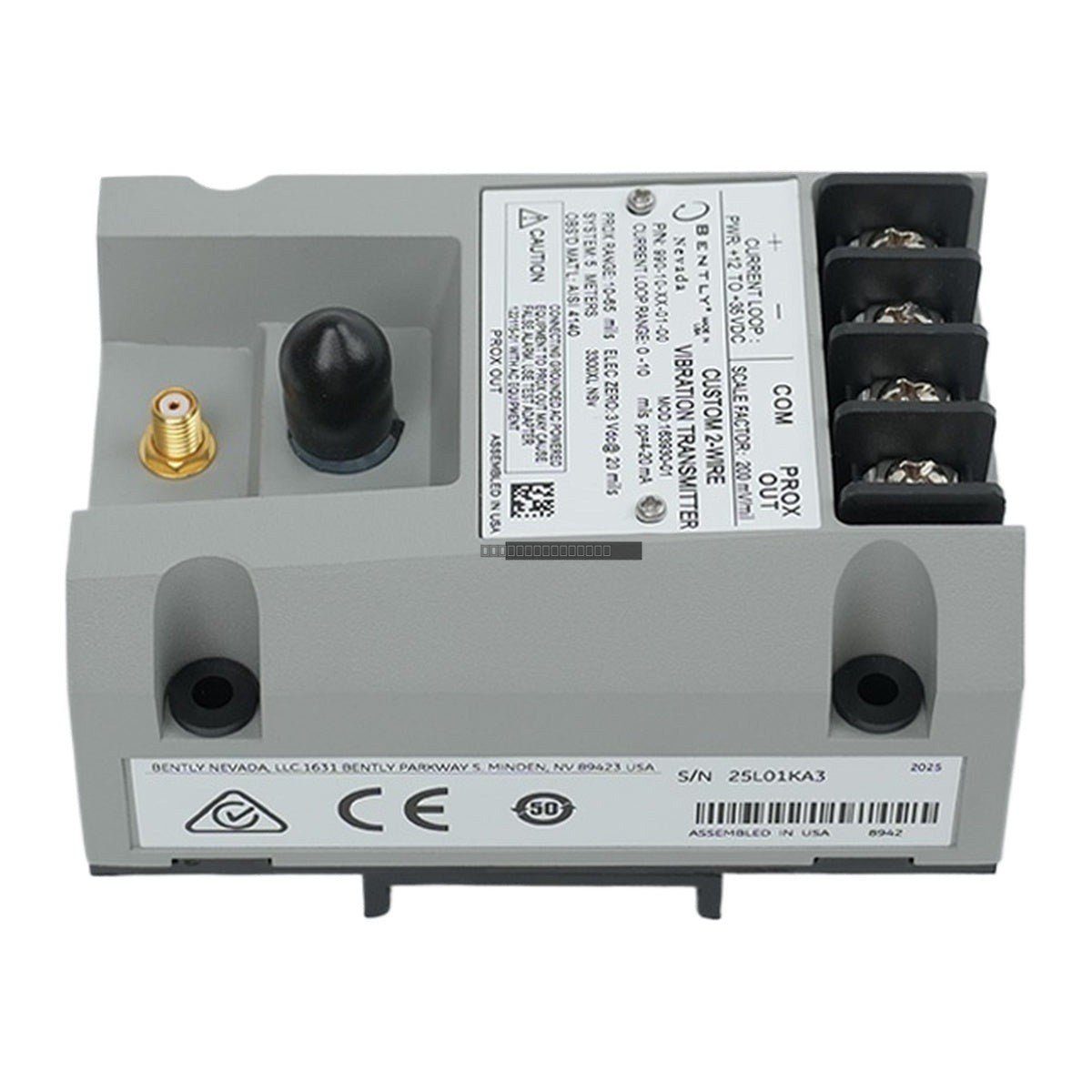

جهاز إرسال الاهتزاز Bently Nevada 990-10-XX-01-00 (MOD 163930-01) هو جهاز إرسال اهتزاز ثنائي الأسلاك يعمل بحلقة تيار، ومصمم لتوفير إشارة متناسبة 4-20 مللي أمبير لأنظمة التحكم في الآلات. يدمج هذا الجهاز مستشعر Proximitor مباشرة في غلاف جهاز الإرسال، مما يلغي الحاجة إلى وحدات تكييف الإشارة الخارجية. وقد تم تصميمه خصيصًا لتطبيقات الشركات المصنعة للمعدات الأصلية (OEM) التي تتضمن المضخات الصغيرة والمحركات والمراوح وضواغط الهواء المركزية.
الميزات
وظيفة مستشعر Proximitor المدمجة لتقليل تعقيد التركيب.
أطراف PROX OUT وCOM غير المعزولة، تكملها موصل محوري.
مقاييس جهد صفرية ومدى غير متفاعلة للمعايرة الدقيقة.
مسمار إدخال اختبار مخصص للتحقق السريع من إخراج إشارة الحلقة.
دائرة "ليس جيدًا/إلغاء الإشارة" لمنع الإنذارات الكاذبة أو المخرجات العالية الخاطئة.
هيكل مغلف مناسب للبيئات عالية الرطوبة، بما في ذلك ظروف التكثف بنسبة 100%.
التطبيقات
مراقبة ضاغط الهواء المركزي.
تتبع الاهتزاز للمضخات والمحركات الصغيرة.
الاندماج في أنظمة حماية الآلات القائمة على PLC.
مراقبة الاهتزاز للأغراض العامة في البيئات الصناعية.
المواصفات الفنية
النموذج
990-10-XX-01-00 MOD 163930-01
النطاق الكامل
0-10 mils pp (0-250 um pp)
طول النظام
5.0 أمتار أو 7.0 أمتار
التركيب
مشابك سكة DIN مقاس 35 ملم
نوع الجهاز
جهاز إرسال ثنائي الأسلاك، يعمل بحلقة تيار
المسبار المتوافق
مسابير القرب 3300 NSv
إشارة الخرج
4-20 مللي أمبير
إرشادات التركيب
تأكد من إيقاف تشغيل النظام قبل إجراء أي توصيلات كهربائية أو تركيب أو إزالة للوحدة.
ركب جهاز الإرسال على سكة DIN مقاس 35 ملم في مكان محمي من الحرارة الزائدة والرطوبة المباشرة.
تحقق من أن مسبار القرب وكابل التمديد يتطابقان مع متطلبات طول النظام (5 أمتار أو 7 أمتار) المحددة لجهاز الإرسال.
تأكد من التأريض الصحيح لدرع الإشارة في طرف نظام التحكم للحفاظ على سلامة الإشارة.
تعامل مع الجهاز وفقًا لاحتياطات التفريغ الكهروستاتيكي (ESD) القياسية لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للجهاز 990-10-XX-01-00؟
صُمم جهاز الإرسال هذا لتحويل بيانات الاهتزاز من مسبار القرب 3300 NSv إلى إشارة 4-20 مللي أمبير، مما يسمح لوحدات التحكم المنطقية القابلة للبرمجة (PLCs) القياسية بمراقبة مستويات الاهتزاز في الآلات الدوارة.
هل هذه الوحدة متوافقة مع برنامج System 1؟
لا، يوفر خرج 4-20 مللي أمبير بيانات اتجاه من الذروة إلى الذروة فقط ولا يدعم قدرات التشخيص المتقدمة المطلوبة لأنظمة مثل Bently Nevada System 1 أو Rule Paks.
ما هي أطوال النظام المدعومة؟
يتوافق الجهاز 990-10-XX-01-00 مع تكوينات طول النظام 5.0 أمتار و 7.0 أمتار.
