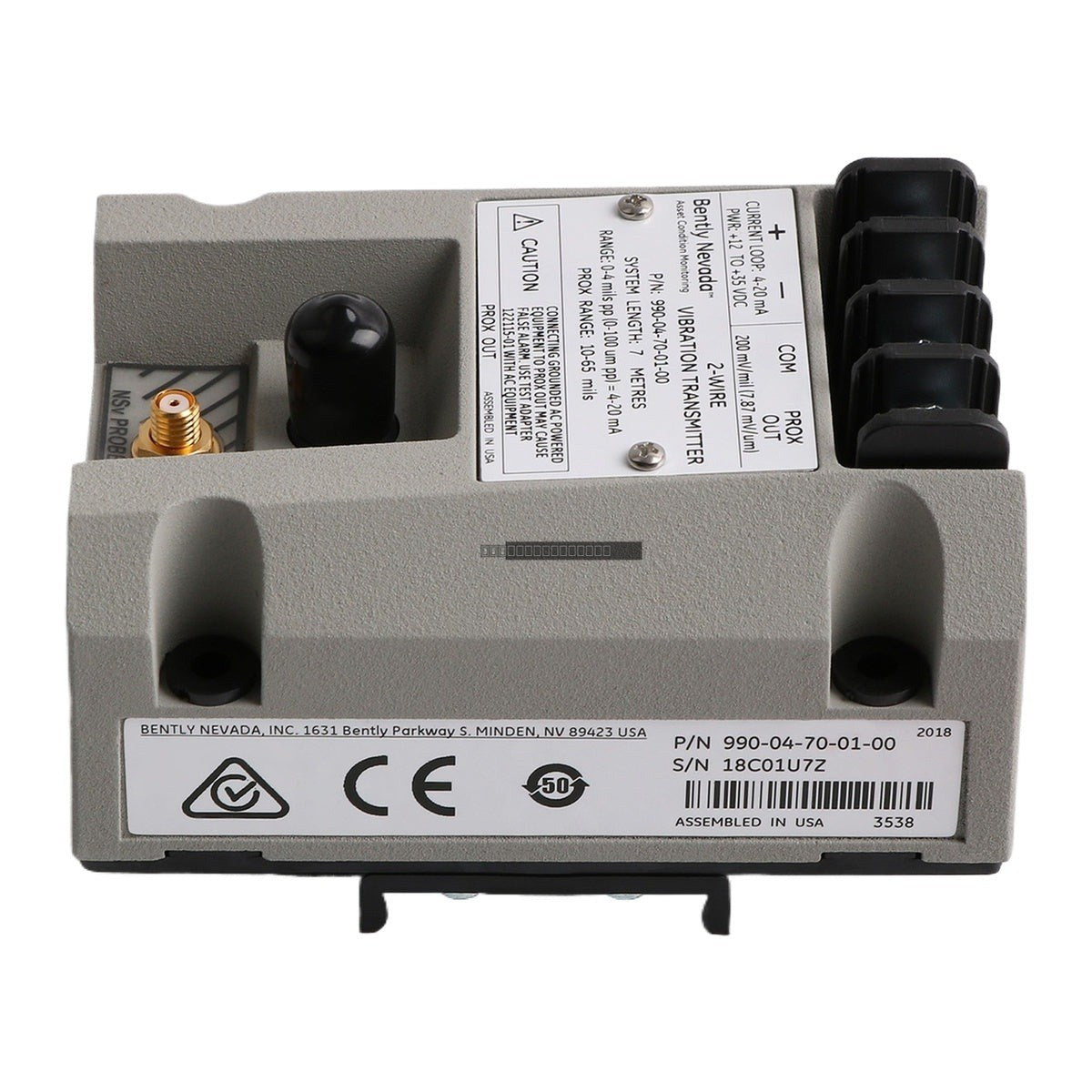

إن Bently Nevada 990-04-70-01-00 هو جهاز إرسال اهتزاز مخصص مصمم للمراقبة المستمرة للاهتزاز الشعاعي في الآلات الصناعية. وكجزء من سلسلة 990، توفر هذه الوحدة حلاً موثوقًا وفعالاً من حيث التكلفة للتطبيقات التي لا تتطلب نظام مراقبة كامل قائم على الرف. يقوم بتحويل إشارات الاهتزاز الخام إلى خرج تناسبي 4-20 مللي أمبير، مما يسمح بالتكامل المباشر في أنظمة PLCs أو DCS أو SCADA لحماية الآلات ومراقبة حالتها.
الميزات
النطاق الكامل: 0-4 ميل pp (0-100 ميكرومتر pp)
طول الكابل: 7.0 أمتار (23.0 قدمًا)
التركيب: مشابك مدمجة لقضيب DIN مقاس 35 مم لتركيب الخزانة الصناعية القياسية
التعديلات: أدوات تحكم خارجية غير متفاعلة للصفر والمدى للمعايرة الدقيقة
متطلبات الطاقة: تعمل على مدخل تيار مستمر +12 إلى +35 فولت عند طرف جهاز الإرسال
تحديد التيار: حماية نموذجية 23 مللي أمبير
المواصفات الفنية
نموذج المنتج
990-04-70-01-00
النطاق الكامل
0-4 ميل pp (0-100 ميكرومتر pp)
طول الكابل
7.0 أمتار (23.0 قدمًا)
التركيب
قضيب DIN 35 مم
مدخل الطاقة
+12 إلى +35 فولت تيار مستمر
تحديد التيار
23 مللي أمبير (نموذجي)
الوزن
0.46 كجم
إرشادات التركيب
تأكد من تركيب جهاز الإرسال في بيئة نظيفة وجافة ضمن نطاق درجة الحرارة المحدد.
استخدم مشابك قضيب DIN مقاس 35 مم المتوفرة للتثبيت الآمن على حامل أو لوحة المعدات.
تأكد من أن جميع الأسلاك محمية وموجهة بعيدًا عن خطوط الطاقة عالية الجهد لمنع تداخل EMI/RFI.
تحقق من القطبية الصحيحة لمصدر الطاقة +12 إلى +35 فولت تيار مستمر قبل تطبيق الطاقة على الطرف.
قم بإجراء المعايرة باستخدام تعديلات الصفر والمدى الخارجية فقط بعد أن يصل النظام إلى التوازن الحراري.
افصل دائمًا الطاقة قبل تثبيت أو إزالة الوحدة من قضيب DIN.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لجهاز إرسال الاهتزاز 990؟
صُمم جهاز الإرسال 990 لمراقبة الاهتزاز الشعاعي على الآلات الدوارة وتوفير إشارة خرج 4-20 مللي أمبير متناسبة مع مستوى الاهتزاز، وهو مثالي لتطبيقات المراقبة البسيطة.
هل يمكن تعديل الصفر والمدى في هذه الوحدة؟
نعم، يتميز 990-04-70-01-00 بتعديلات خارجية غير متفاعلة تسمح بمعايرة دقيقة لإعدادات الصفر والمدى دون التأثير على المعلمة الأخرى.
ما نوع التركيب الذي يدعمه هذا النموذج؟
تم تكوين هذا النموذج المحدد بمشابك قضيب DIN مقاس 35 مم للتركيب الصناعي القياسي.
