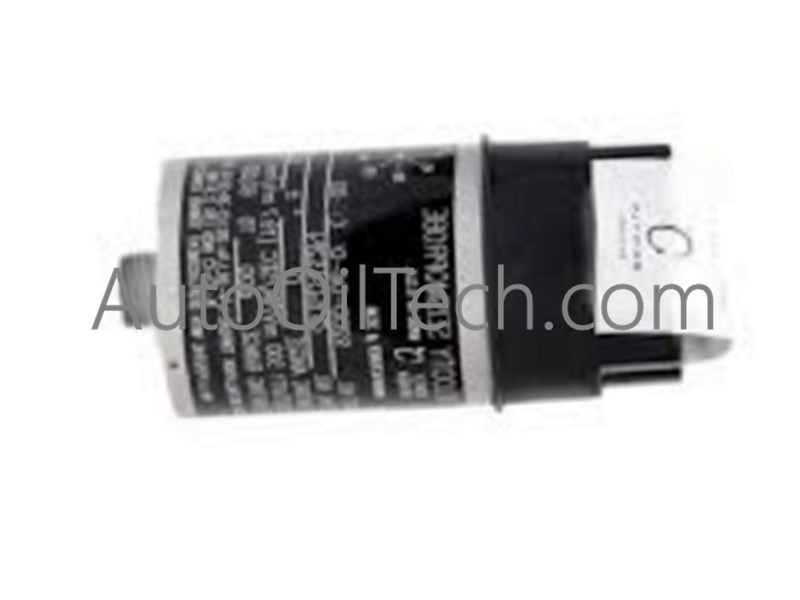

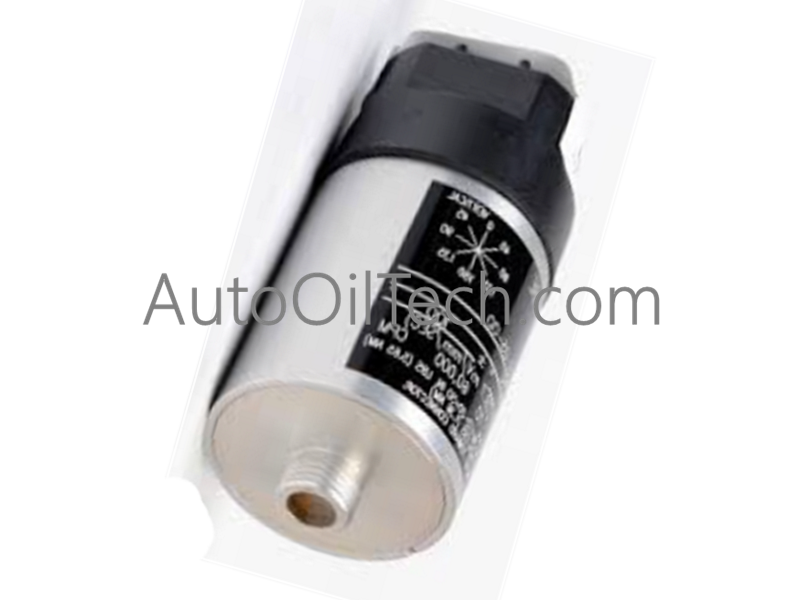

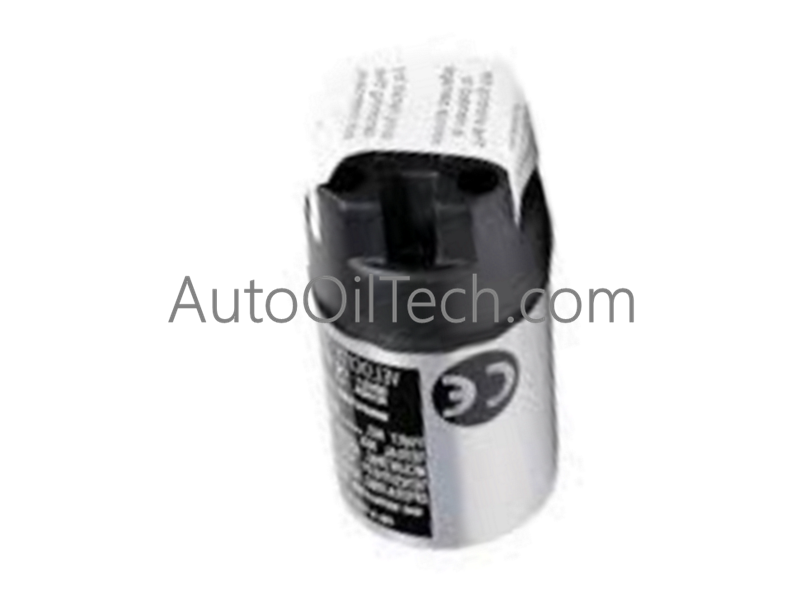

Bently Nevada 9200 مسبار الزلازل السرعي | 9200-06-01-11-04

الغرض الهندسي

إن 9200-06-01-11-04 عبارة عن محول سرعة ذاتي الطاقة مصمم لمراقبة اهتزاز الغلاف في الآلات الدوارة. يوفر إشارة عالية الحساسية تبلغ 20 مللي فولت/مم/ثانية، حيث يحول الحركة الميكانيكية إلى خرج جهد يتناسب مع السرعة. هذا النموذج مثالي للكشف عن الأعطال متوسطة التردد مثل عدم التوازن أو تآكل المحمل في التوربينات والمحركات والمراوح.

ملخص البيانات الفنية

• نوع المكون: مسبار زلزالي للسرعة بملف متحرك

• رقم القطعة: 9200-06-01-11-04

• الحساسية: 20 مللي فولت/مم/ثانية (500 مللي فولت/بوصة/ثانية) $\pm$5%

• استجابة التردد: 4.5 هرتز إلى 1000 هرتز (+0، -3 ديسيبل)

• نطاق السرعة: 25 مم/ثانية (1 بوصة/ثانية) كحد أقصى

• النطاق الديناميكي: 2.54 مم (0.1 بوصة) إزاحة من الذروة إلى الذروة

• مقاومة الخرج: متطلب حمل 10 كيلو أوم

• مقاومة الصدمات: 50 جرام ذروة (محور غير حساس)

فك تشفير تكوين النموذج

• 9200: منصة محول سرعة زلزالي من سلسلة Bently Nevada 9200.

• 06: خيار الحساسية. خرج عالٍ 20 مللي فولت/مم/ثانية لدقة إشارة فائقة.

• 01: خيار التركيب. تكوين قاعدة دائرية للتركيب القياسي بمسامير.

• 11: خيار الموصل. موصل صناعي تم تكوينه خصيصًا لأسلاك ميدانية موثوقة.

• 04: اعتماد الوكالة. نسخة متعددة الشهادات لمعايير السلامة الدولية والاستخدام في المناطق الخطرة.
