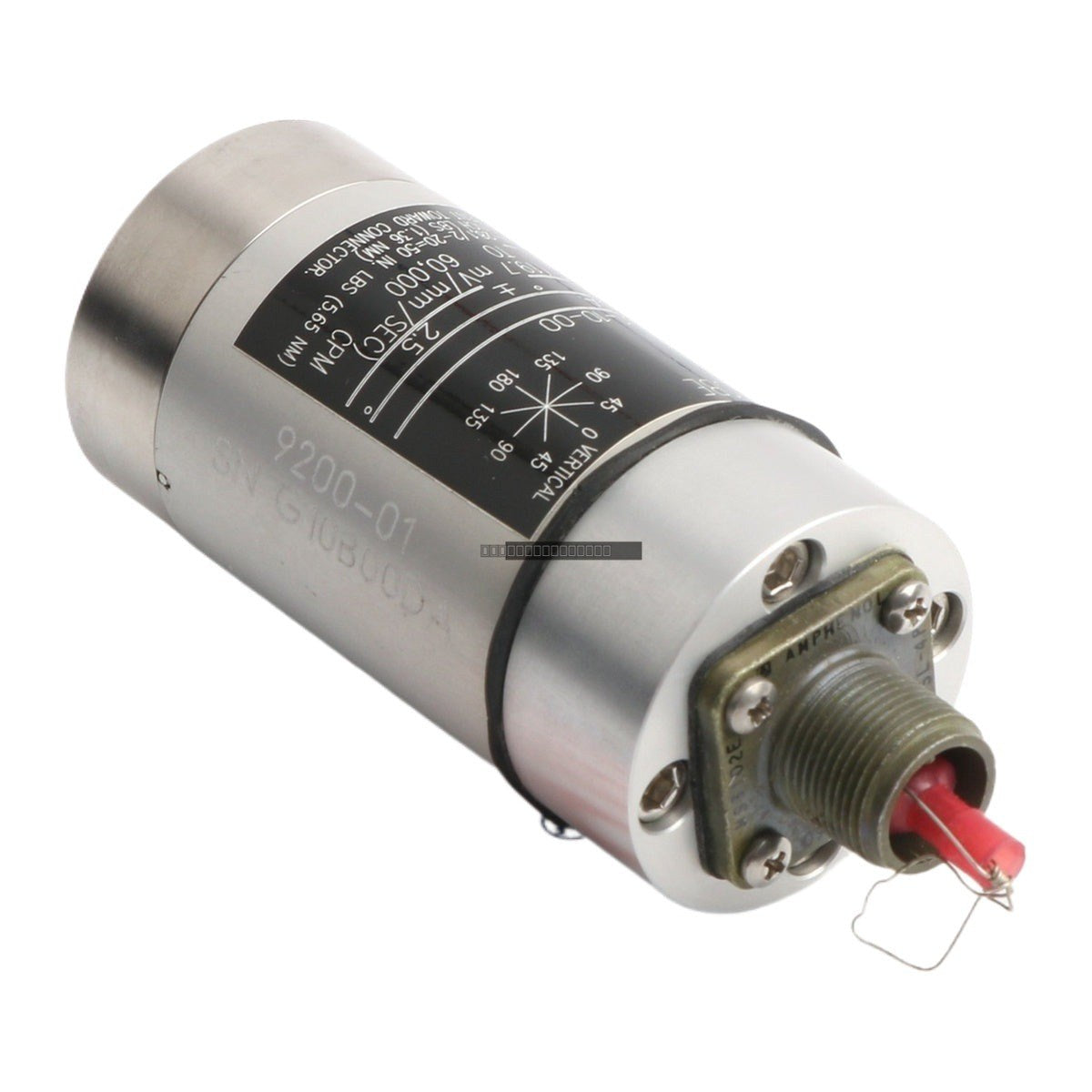

المستشعر Bently Nevada 9200-01-01-10-00 هو محول سرعة Seismoprobe مصمم لمراقبة اهتزاز الغلاف في الآلات الصناعية الدوارة. يوفر هذا المستشعر مخرج جهد يتناسب مع سرعة الاهتزاز، مما يجعله مكونًا أساسيًا لأنظمة الصيانة التنبؤية وحماية الآلات. تم تصميمه لتوفير أداء موثوق به في البيئات الصناعية الصعبة.
الميزات
تصميم قوي للمراقبة المستمرة لاهتزاز الغلاف.
خرج السرعة متناسب مع شدة الاهتزاز.
تكوين علوي التركيب لتعدد استخدامات التثبيت.
واجهة تركيب مسمار M10 x 1 لتوصيل ميكانيكي آمن.
نطاق تشغيل ديناميكي قياسي مناسب لمراقبة الآلات للأغراض العامة.
المواصفات الفنية
رقم الموديل
9200-01-01-10-00
استجابة التردد
0 إلى +/- 2.5، 4.5 هرتز (270 دورة في الدقيقة)
التركيب
التركيب العلوي (بدون كابل)
مسمار التركيب
M10 x 1
نطاق التشغيل الديناميكي
2.54 مم (0.100 بوصة) أقصى إزاحة من الذروة إلى الذروة
نطاق السرعة
25 مم/ثانية (1 بوصة/ثانية) عند +22 درجة مئوية (100 هرتز، حمل 10 كيلو أوم)
مقاومة الملف
1.25 كيلو أوم +/- 5%
حث الملف المقفل
125 ملي هنري (نموذجي)
الموافقات
لا يوجد
إرشادات التثبيت
تأكد من أن سطح التركيب نظيف ومستوٍ وخالٍ من الحطام لضمان نقل اهتزاز دقيق.
استخدم مسمار M10 x 1 للتثبيت الآمن بغلاف الماكينة؛ وتأكد من تطبيق عزم الدوران المناسب لمنع التراخي بسبب الاهتزاز.
يجب تركيب المحولات في موقع يمثل خصائص الاهتزاز الحقيقية لغطاء المحمل أو الغلاف.
تعامل بعناية لتجنب تلف مجموعة الملف الداخلية؛ تجنب إسقاط المستشعر أو تعريضه لصدمات عالية التأثير.
تأكد من توجيه الكابلات وتثبيتها بشكل صحيح لمنع إجهاد نقطة توصيل المحول.
تأكد من أن معاوقة دخل نظام المراقبة تتطابق مع متطلبات مواصفات حمل 10 كيلو أوم لضمان تحجيم إشارة دقيق.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 9200-01-01-10-00؟
هذه الوحدة هي محول سرعة زلزالي يستخدم لقياس اهتزاز أغلفة الآلات، مما يساعد على اكتشاف المشكلات مثل عدم الاتزان، أو عدم المحاذاة، أو تآكل المحامل في المعدات الدوارة.
هل يشمل هذا الموديل كابل؟
لا، يشير تكوين -01 إلى مستشعر علوي التركيب بدون كابل مدمج. يلزم وجود مجموعة كابل منفصلة للتوصيل بنظام المراقبة.
