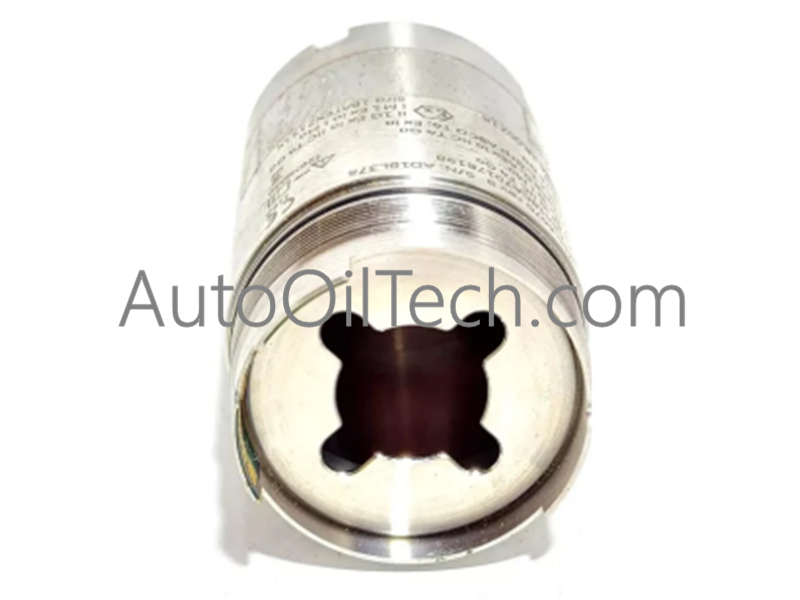

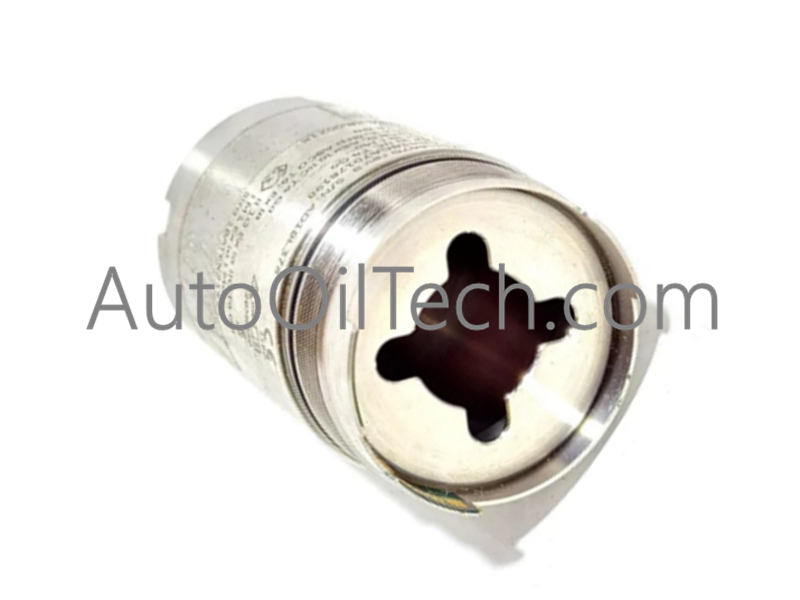

يُعدBently Nevada 70M403مقياس تسارع ثلاثي المحاور لاسلكي متطور ومستشعر درجة حرارة، ويُشكل حجر الزاوية في سلسلةRanger Pro Wireless Condition Monitoring. تم تصميم هذا المستشعر للقضاء على التكاليف المرتفعة للكابلات، ويوفر بيانات اهتزاز شاملة ثلاثية المحاور ومراقبة درجة حرارة السطح للآلات الدوارة.
المواصفات الفنية
رقم الموديل:70M403
تكوين المستشعر:مقياس تسارع ثلاثي المحاور (محاور X، Y، Z) + درجة الحرارة
نطاق التردد:
المحور Z:من 5 هرتز إلى 10 كيلو هرتز (±3 ديسيبل)
المحور X/Y:من 5 هرتز إلى 4 كيلو هرتز (±3 ديسيبل)
نطاق السعة:من 0 إلى 20 جرام (0 إلى 200 متر/ثانية²)
نطاق درجة الحرارة:من -40 درجة مئوية إلى +125 درجة مئوية
بروتوكول لاسلكي:ISA100 لاسلكي (نطاق الرؤية المباشرة يصل إلى 150 مترًا)
البطارية:ليثيوم ثيونيل كلوريد قابلة للاستبدال (عمر يصل إلى 5 سنوات)
أنواع البيانات:التسارع، السرعة، درجة الحرارة، أطياف FFT، وطيف PeakDemod
الحماية البيئية:IP67؛ CSA الفئة I، القسم 1 (معتمد للاستخدام في المناطق الخطرة)
فترات القياس:قابلة للتكوين من 10 دقائق إلى 6 ساعات
الميزات الرئيسية والمزايا الهندسية
مراقبة ثلاثية المحاور حقيقية:على عكس المستشعرات أحادية المحور، يلتقط 70M403 الاهتزاز في جميع المستويات الثلاثة في وقت واحد، مما يوفر صورة كاملة لحركة الماكينة وعلامات الأعطال مثل عدم المحاذاة أو عدم التوازن.
تشخيصات متقدمة:بالإضافة إلى القيم الإجمالية البسيطة، يوفر هذا المستشعر بياناتFFT spectraوPeakDemod. يعد PeakDemod ضروريًا للكشف المبكر عن أعطال محامل العناصر الدوارة ومشكلات تشابك التروس.
موثوقية في المناطق الخطرة:بفضل شهادةالفئة I، القسم 1، يمكن نشر المستشعر بأمان في البيئات القابلة للانفجار، مثل مصانع معالجة النفط والغاز أو مصافي الكيماويات.
تثبيت مرن:يدعم المستشعر التثبيت المباشر بالمسامير للحصول على أدق استجابة عالية التردد، أو التثبيت المرتبط للمكونات التي تتجاوز درجات حرارة سطحها حدود إلكترونيات المستشعر.
استقلالية طويلة المدى:يتيح نظام إدارة الطاقة وبطارية الليثيوم عالية السعة ما يصل إلى خمس سنوات من التشغيل بدون صيانة، مما يقلل بشكل كبير من التكلفة الإجمالية للملكية.
