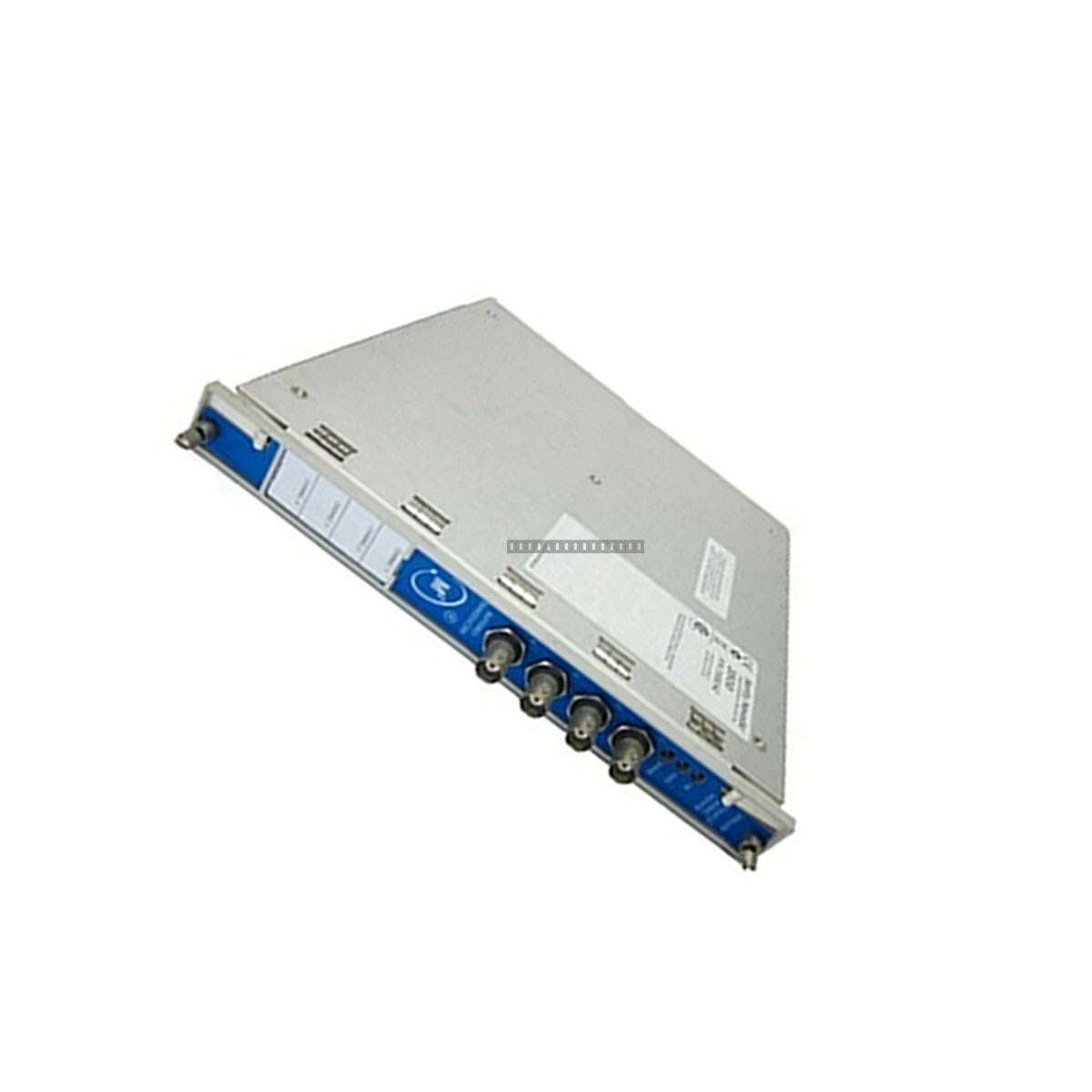

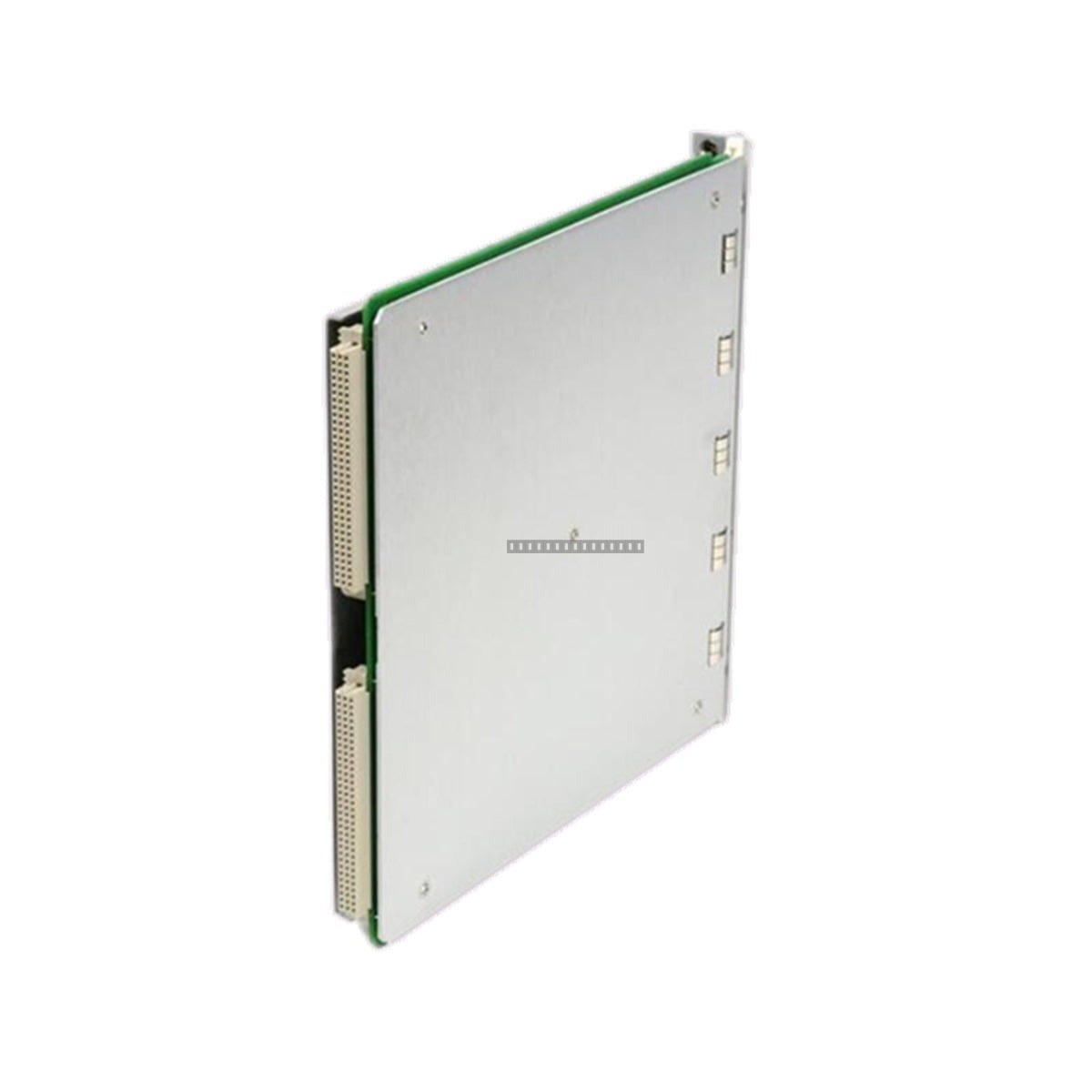

وحدة بوابة الاتصال من Bently Nevada طراز 3500/91-01-02-02 EGD

الوصف

وحدة بوابة الاتصال Bently Nevada 3500/91-01-02-02 EGD هي مكون أساسي في نظام حماية الآلات من الفئة 3500. تم تصميمها لتسهيل تبادل البيانات عالي السرعة وفي الوقت الفعلي بين رف 3500 وأنظمة التحكم الخارجية للمصنع، مثل وحدات التحكم GE Mark VIe، باستخدام بروتوكول بيانات إيثرنت العالمي (EGD). تضمن هذه الوحدة اتصالاً قويًا لبيانات تشخيص الآلات وحمايتها وتكاملها مع برنامج System 1.

الميزات

• يوفر تكامل بروتوكول بيانات إيثرنت العالمي (EGD) للاتصال في الوقت الفعلي.
• مجهز بواجهة ألياف بصرية إيثرنت 100BASE-FX لمناعة فائقة ضد الضوضاء ونقل البيانات لمسافات طويلة.
• يدعم تبادل البيانات السلس للصيانة التنبؤية وتحليل البيانات العابرة.
• مؤشرات LED في اللوحة الأمامية للمراقبة السريعة للحالة: OK و TX/RX و Bypass.
• مصمم للدمج في فتحة الاتصال القياسية لرف 3500.

التطبيقات

تُستخدم بوابة الاتصال هذه بشكل أساسي في تطبيقات حماية الآلات التوربينية الحيوية، بما في ذلك التوربينات البخارية والغازية، والضواغط الطاردة المركزية، والمضخات الكبيرة، حيث تتطلب دمج البيانات عالي السرعة مع أنظمة التحكم على مستوى المصنع.

المواصفات الفنية

إرشادات التثبيت

• تأكد من إيقاف تشغيل رف 3500 قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
• يجب تثبيت الوحدة في فتحة الاتصال المخصصة لرف 3500، مقترنة بوحدة الإدخال/الإخراج الخلفية المقابلة.
• تعامل بعناية باستخدام إجراءات آمنة من التفريغ الكهربائي الساكن لحماية المكونات الداخلية الحساسة.
• تأكد من توجيه كابلات الألياف البصرية بعيدًا عن مصادر التداخل الكهرومغناطيسي العالية وعدم تعريضها لانحناءات مفرطة.
• تحقق من أن الوحدة مثبتة بالكامل وأن براغي اللوحة الأمامية مشدودة لضمان التأريض الصحيح والاستقرار الميكانيكي.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 3500/91؟
تعمل الوحدة كبوابة للسماح لنظام حماية الآلات 3500 بالاتصال بأنظمة التحكم الخارجية باستخدام بروتوكول EGD عبر شبكة ألياف بصرية.

هل تدعم هذه الوحدة إيثرنت النحاس القياسي؟
لا، رمز الطلب المحدد هذا (3500/91-01-02-02) تم تكوينه لاتصال ألياف بصرية 100BASE-FX.
