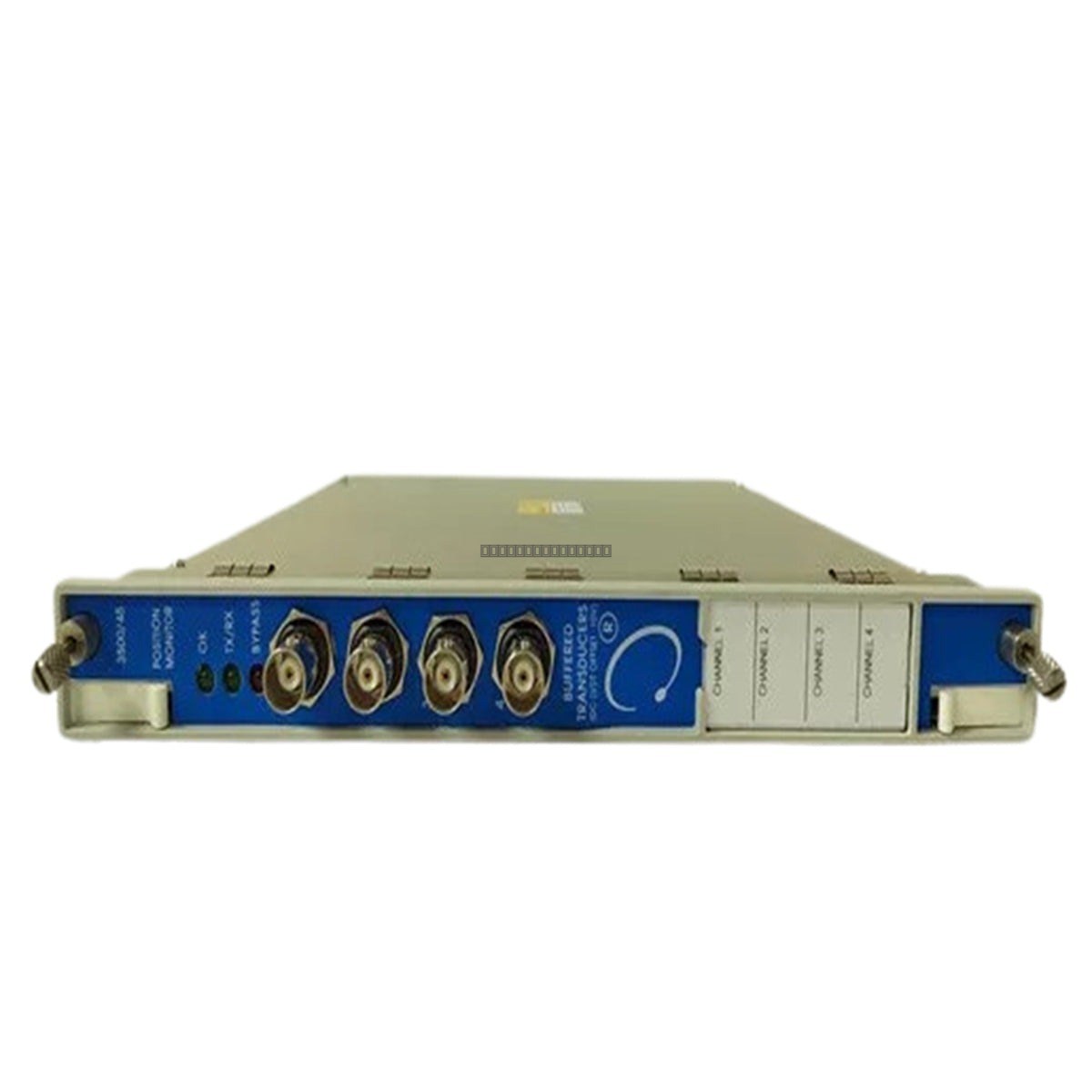

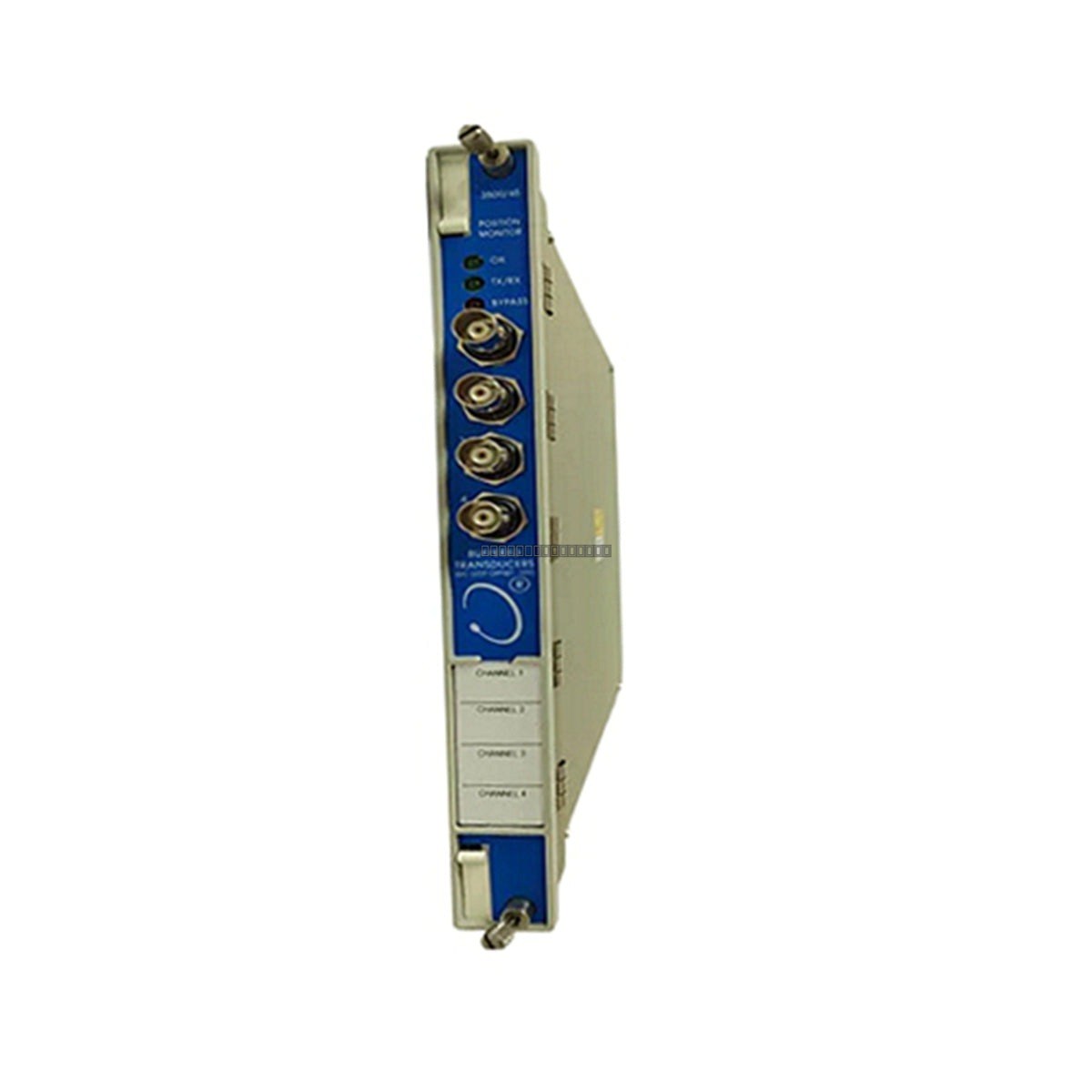

جهاز مراقبة التقارب بنتلي نيفادا 3500/40M

الوصف

جهاز مراقبة التقارب Bently Nevada 3500/40M هو وحدة عالية الأداء بأربع قنوات ضمن نظام حماية الآلات من السلسلة 3500. تم تصميمه لقبول وتكييف الإشارات من محولات التقارب، مما يوفر مراقبة مستمرة وفي الوقت الفعلي لمعلمات التوربينات الحرجة مثل اهتزاز العمود المحوري، وموضع الدفع، والتمدد التفاضلي، واللامركزية، وREBAM (القياس المحوري للاهتزاز وسعة الشفرة). تضمن هذه الوحدة حماية موثوقة من خلال مقارنة إشارات الإدخال بنقاط ضبط التنبيه والخطر القابلة للبرمجة من قبل المستخدم، وتشغيل مخرجات التتابع لمنطق الإغلاق التلقائي عند الضرورة.

الميزات

• أربع قنوات مستقلة لمراقبة الاهتزاز والموضع.
• منطق إنذار قابل للبرمجة مع عتبات تنبيه وخطر قابلة للتكوين.
• مخرجات مسجل (4-20 مللي أمبير) متوفرة لكل قناة لتسجيل البيانات الخارجية.
• مؤشرات LED للوحة الأمامية لحالة النظام: موافق، تجاوز، تنبيه، وخطر.
• مخرجات محول مخزنة يمكن الوصول إليها عبر الموصلات الأمامية للتحليل التشخيصي المتقدم.
• يمكن تهيئتها بالكامل عبر برنامج تكوين الرف 3500.
• مصمم للمراقبة المستمرة عبر الإنترنت وفقًا لمعايير API 670.

التطبيقات

يستخدم 3500/40M على نطاق واسع في البيئات الصناعية الحيوية لحماية الآلات الدوارة، بما في ذلك التوربينات البخارية، والتوربينات الغازية، والضواغط الطاردة المركزية، والمحركات الكبيرة. وهو مكون أساسي لأنظمة سلامة المصانع التي تتطلب مراقبة اهتزاز وموضع عالية النزاهة.

المواصفات الفنية

إرشادات التثبيت

• الحماية من التفريغ الكهربائي الساكن (ESD): استخدم دائمًا حزام معصم مؤرضًا عند التعامل مع الوحدة لمنع تلف المكونات الداخلية بسبب التفريغ الكهروستاتيكي.
• تثبيت الرف: تأكد من أن الوحدة مثبتة بالكامل في رف 3500 وأن مسامير اللوحة الأمامية مشدودة للحفاظ على التأريض الصحيح وتدريع EMI.
• متطلبات الطاقة: تحقق من أن مصدر الطاقة بالرف تم تكوينه بشكل صحيح لمتطلبات إثارة المحول -24 VDC.
• الأسلاك: استخدم كابلًا مجدولًا محميًا لجميع مدخلات مسبار التقارب لتقليل ضوضاء الإشارة والتداخل. وجه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد.
• التكوين: يجب تكوين الوحدة باستخدام برنامج تكوين الرف 3500 قبل التشغيل لضمان القياس المنظم ومنطق الإنذار الصحيح.
• الصيانة: قم دائمًا بإيقاف تشغيل الفتحة المحددة أو الرف بالكامل قبل إزالة أو إدخال وحدة الإدخال/الإخراج لمنع الأعطال الكهربائية.

الأسئلة الشائعة

س: هل 3500/40M متوافق مع جميع مسبارات التقارب؟
ج: تم تصميم 3500/40M للتوصيل بأنظمة محولات التقارب القياسية من Bently Nevada. تأكد من أن نظام المسبار وكابل التمديد الخاص بك متوافقان مع الإثارة -24 VDC التي توفرها هذه الوحدة.

س: هل يمكنني استبدال وحدة أثناء تشغيل الجهاز؟
ج: تم تصميم سلسلة 3500 للتبديل السريع، ولكن يوصى بوضع القناة في وضع التجاوز عبر برنامج التكوين قبل الإزالة لمنع التعثرات غير المقصودة.
