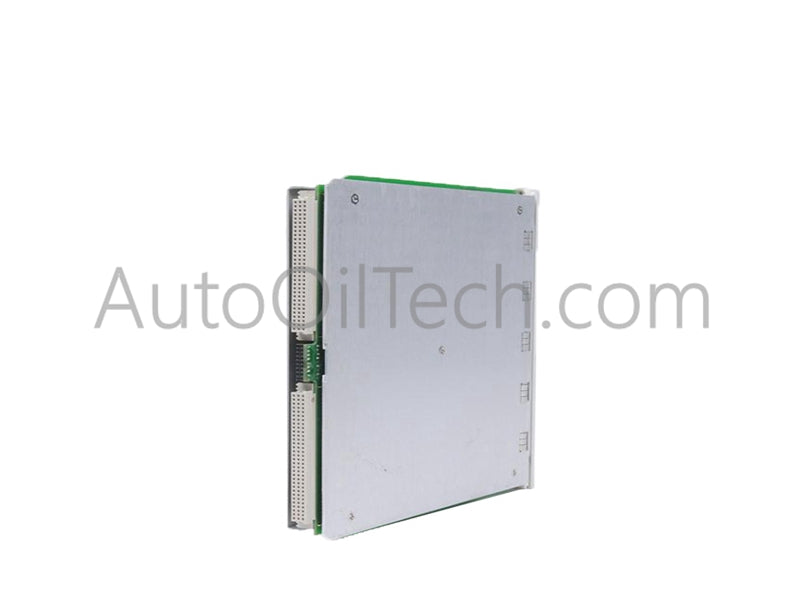

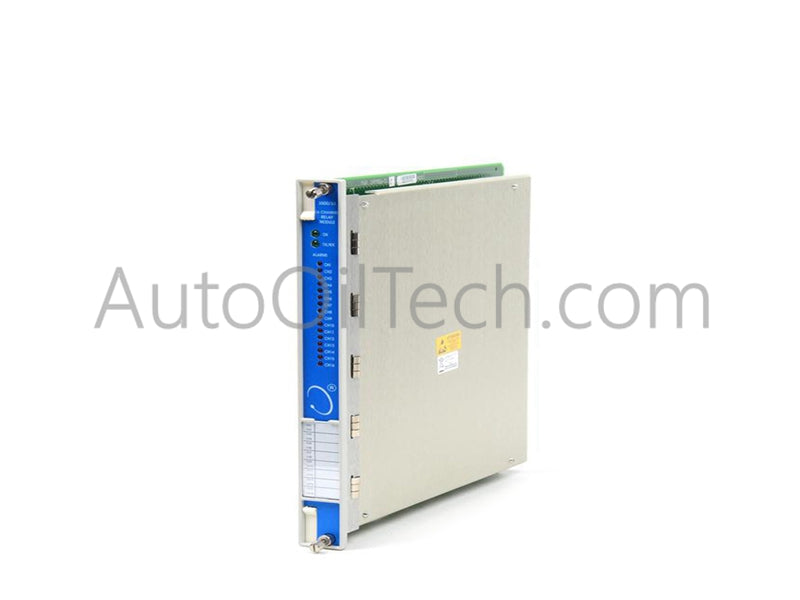

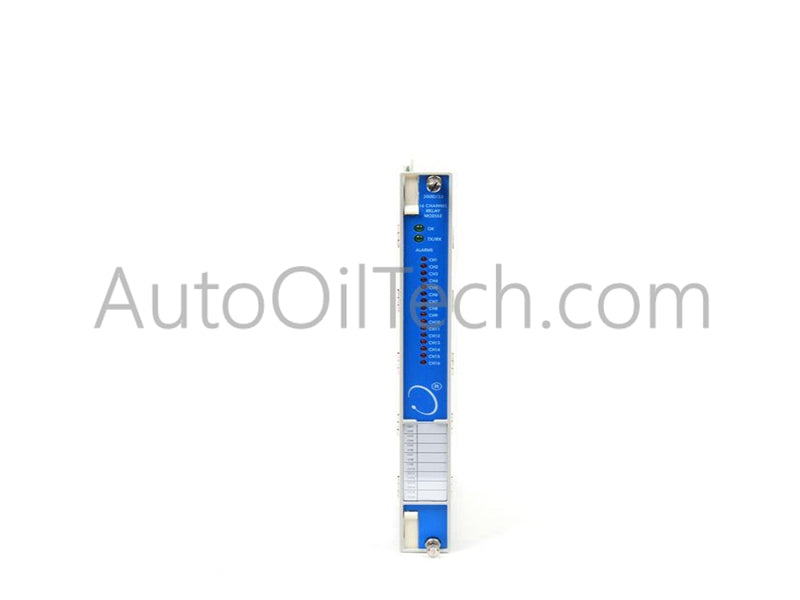

وحدة ترحيل ذات 16 قناة من بنتلي نيفادا 3500/33 149986-01

في الأوراق المالية!
  • Part Number: 149986-01
  • Brand: Bently Nevada
  • Type: وحدة ترحيل ذات 16 قناة
  • Dimensions: 2.5 × 11.2 × 24.2 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Blue
  • Gray
Power Source
  • DC-powered
Controller Design
  • Modular
Tags: 16-Channel Relay Module , 3500 system

وصف المنتج

ملخص

وحدة Bently Nevada 3500/33 149986-01 هي وحدة إخراج مرحلات كاملة الارتفاع ذات 16 قناة، مصممة للاستخدام في نظام حماية الآلات من سلسلة 3500. تدعم هذه الوحدة منطق الإنذار المتقدم وتكوينات التصويت المرنة، مما يتيح تحكمًا دقيقًا في عمليات الإيقاف والاستجابة للتنبيهات في بيئات المعدات الدوارة عالية القيمة.

المواصفات الفنية

  • رقم الموديل / رمز الطلب: 3500/33 149986-01
  • الشركة المصنعة: بنتلي نيفادا (جي إي للقياس والتحكم)
  • نوع الوحدة: وحدة إخراج مرحل
  • الحالة: جديد تماماً
  • توافق النظام: سلسلة بنتلي نيفادا 3500
  • نطاق المنتجات: 3500/33
  • الأبعاد: 241 × 24.4 × 242 مم
  • الوزن: 0.4 كجم
  • رمز النظام المنسق: 8537101190
  • المنشأ: الولايات المتحدة الأمريكية
  • مدة التوصيل: متوفر في المخزون
  • الحد الأدنى للطلب: 1
  • درجة حرارة التشغيل: من 0 إلى 60 درجة مئوية
  • درجة حرارة التخزين: من -40 إلى 85 درجة مئوية
  • القنوات: 16 مخرج مرحل (مستقلة)
  • منطق التتابع:
    • و/أو منطق قابل للبرمجة
    • يدعم حالات التنبيه والخطر و"غير موافق"
    • يقبل المدخلات من أي قناة مراقبة في الرف
  • التركيب: يمكن وضعه في أي فتحة على يمين وحدة TDI
  • متطلبات البرنامج:
    • Rack Config الإصدار 3.3 أو أحدث
    • برنامج جمع البيانات الإصدار 2.40 أو أحدث
    • عرض البيانات الإصدار 1.40 أو أحدث
  • السلامة الوظيفية (SIL): يلزم جهد كهربائي محدود للتطبيقات المعتمدة وفقًا لمعايير السلامة الوظيفية (SIL).
  • قابل للاستبدال أثناء التشغيل: نعم

أبرز الميزات الوظيفية

  • يوفر 16 مخرج مرحل قابل للبرمجة للتحكم في الإنذار والإيقاف.
  • يدعم كل مرحل منطقًا مخصصًا باستخدام مدخلات التنبيه والخطر و"غير موافق".
  • يُمكّن منطق التصويت عبر قنوات مراقبة متعددة.
  • متوافق مع أنظمة السلامة الوظيفية (SIL) في ظل قيود الجهد الكهربائي.
  • يسمح التصميم القابل للاستبدال أثناء التشغيل بإجراء الصيانة دون انقطاع النظام.

سيناريوهات التطبيق

  • حماية الآلات التوربينية في قطاعي توليد الطاقة والتكرير.
  • منصات النفط والغاز التي تتطلب منطق ترحيل إنذار متعدد النقاط.
  • محطات البتروكيماويات المزودة بمعدات دوارة معقدة للمراقبة.
  • المنشآت الصناعية التي تطبق أنظمة السلامة المصنفة وفقًا لمعيار SIL.

التعليمات

س: هل يمكن استخدام هذه الوحدة في الأنظمة المعتمدة وفقًا لمعيار SIL؟ ج: نعم، ولكن فقط بجهد مقيد كما هو محدد في شهادة السلامة الوظيفية.

س: كيف يتم تكوين منطق المرحل؟ ج: يدعم كل مرحل منطق AND/OR القابل للبرمجة باستخدام مدخلات من أي قناة مراقبة.

س: هل يمكن استبدال الوحدة أثناء التشغيل؟ ج: نعم، يمكن إدخالها أو إزالتها أثناء التشغيل دون تعطيل عمل النظام.
