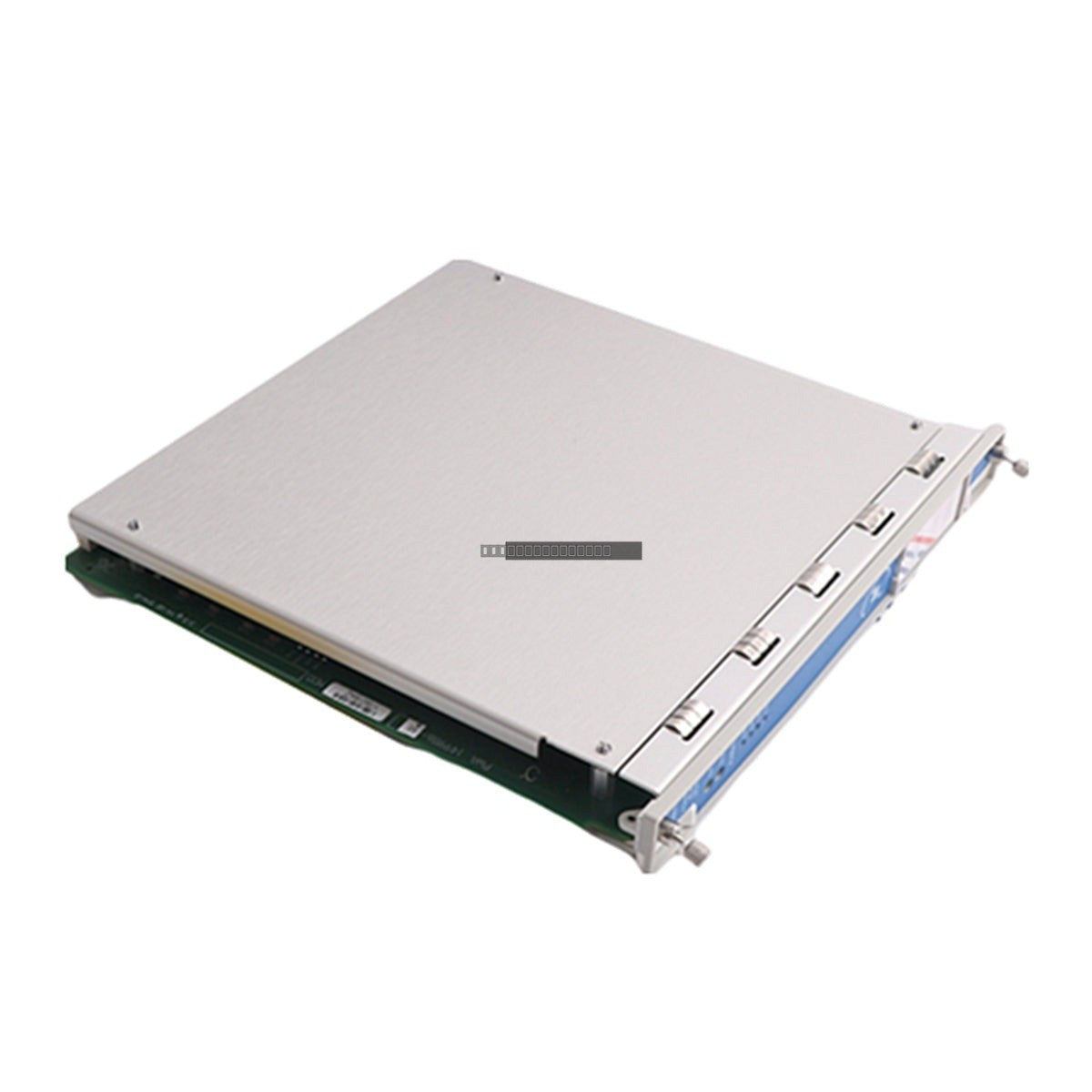

وحدة الترحيل Bently Nevada 3500/32 عبارة عن بطاقة رف كاملة الارتفاع مصممة لنظام حماية الآلات من سلسلة 3500. توفر هذه الوحدة أربعة مخرجات ترحيل مستقلة، مما يتيح منطق الإنذار والإغلاق الحاسم لمراقبة الآلات التوربينية الصناعية. تم تصميمها للتفاعل مع قنوات المراقبة القائمة على الرف لتوفير تشغيل موثوق وقابل للبرمجة للأنظمة المزودة بأجهزة السلامة.
الميزات
أربعة مخرجات ترحيل مستقلة من نوع SPDT (قطب واحد، رميتين).
منطق تشغيل إنذار قابل للتهيئة يدعم مجموعات AND/OR المعقدة بناءً على مدخلات المراقبة على مستوى الرف.
قابلة للبرمجة عبر برنامج تكوين الرف 3500.
تدعم تكوينات الترحيل المتكررة لتطبيقات الإيقاف عالية التكاملية.
قمع قوس كهربائي مختوم بالإيبوكسي مصنّف لـ 250 فولت RMS لإطالة عمر التلامس.
مؤشرات LED مدمجة لمراقبة الحالة (OK، TX/RX، وإنذار القناة).
المواصفات الفنية
الشركة المصنعة
Bently Nevada
الموديل
3500/32
القنوات
4 مخرجات ترحيل
نوع الترحيل
SPDT مع كاتم قوس مختوم بالإيبوكسي
عمر التلامس
100,000 دورة عند 5 أمبير، 24 فولت تيار مستمر أو 240 فولت تيار متردد
استهلاك الطاقة
6 واط نموذجي
درجة حرارة التشغيل
-30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
95% غير مكثفة
مساحة الرف
فتحة أمامية كاملة الارتفاع (الرئيسية)، فتحة خلفية كاملة الارتفاع (الإدخال/الإخراج)
إرشادات التثبيت
تأكد من إيقاف تشغيل رف 3500 قبل إدخال أو إزالة أي وحدة لمنع التلف الكهربائي.
تتكون الوحدة من بطاقة أمامية رئيسية ووحدة إدخال/إخراج خلفية؛ تأكد من تثبيتهما بإحكام في لوحة الرف الخلفية.
قم بالتثبيت في أي فتحة على يمين وحدة واجهة الرف (RIM).
استخدم كابلات محمية لتوصيلات خرج الترحيل لتقليل تداخل EMI/RFI في البيئات الصناعية عالية الضوضاء.
حافظ على التهوية المناسبة داخل الخزانة لضمان عمل الوحدة ضمن النطاق المحدد من -30 درجة مئوية إلى +65 درجة مئوية.
اتبع احتياطات السلامة من التفريغ الكهروستاتيكي (ESD) عند التعامل مع الوحدة لحماية الدوائر الداخلية الحساسة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 3500/32؟
وحدة 3500/32 هي وحدة إخراج مرحلات تعمل بناءً على ظروف الإنذار والخطر التي تكتشفها أجهزة المراقبة الأخرى داخل رف 3500، مما يسمح بإيقاف تشغيل الآلات تلقائيًا أو إشعار الإنذار.
هل يمكنني برمجة منطق الترحيل؟
نعم، يمكن برمجة قنوات الترحيل بالكامل باستخدام برنامج تكوين الرف 3500، مما يسمح بمنطق تشغيل إنذار مخصص يتضمن مخططات تصويت AND/OR.
هل هذه الوحدة متوافقة مع جميع رفوف سلسلة 3500؟
تم تصميم 3500/32 لرفوف سلسلة 3500 القياسية ويجب تثبيتها في فتحة على يمين وحدة واجهة الرف.
