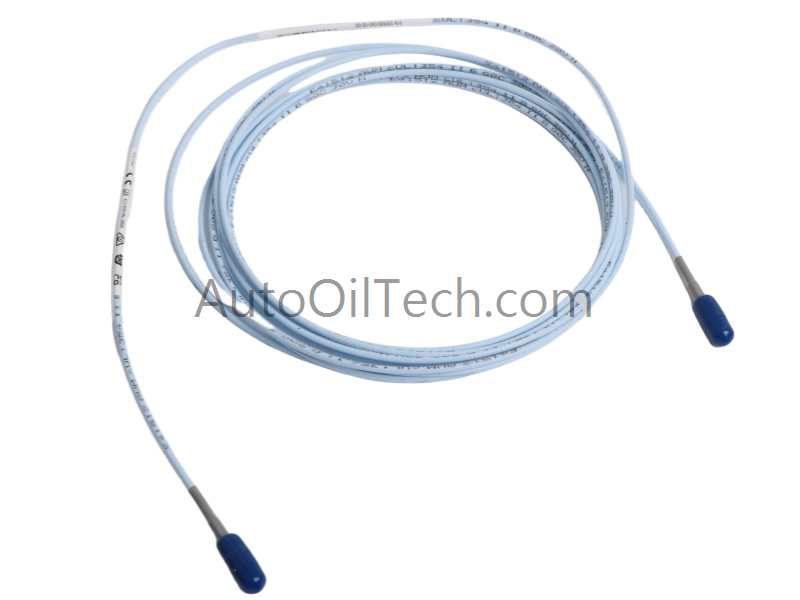

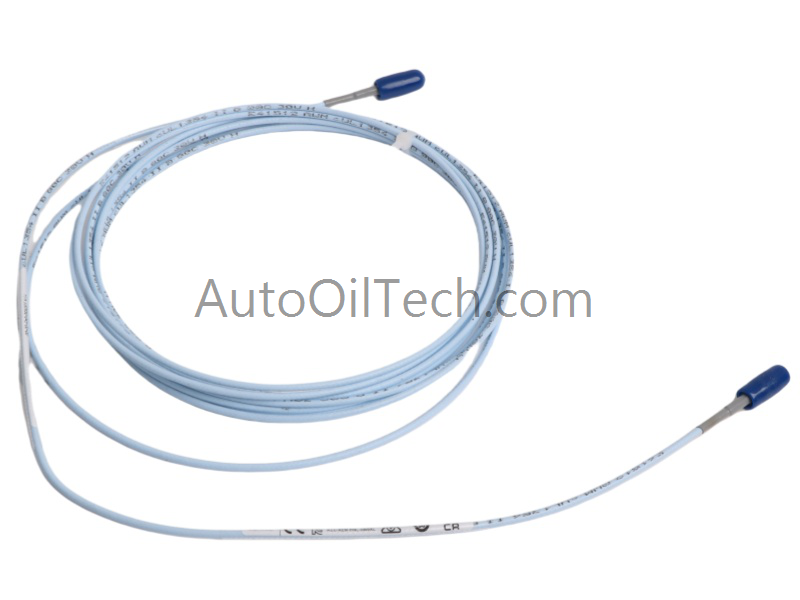

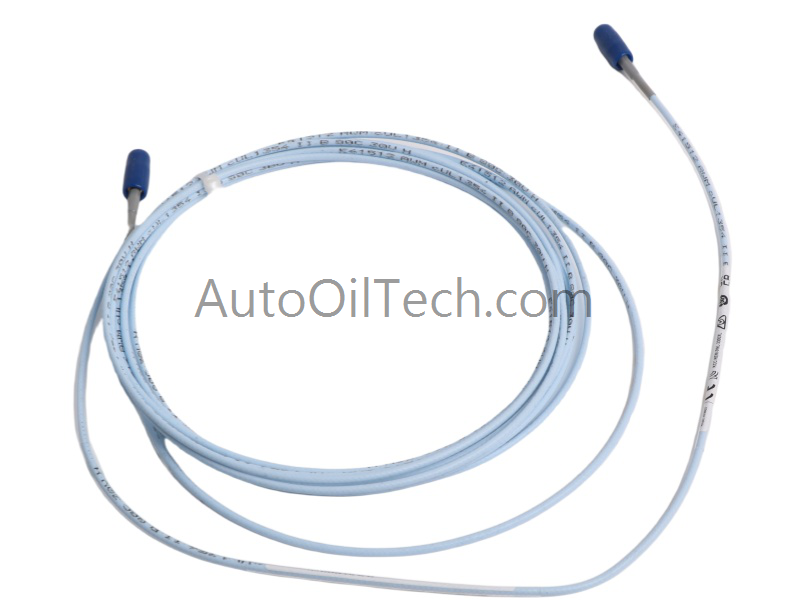

كابل تمديد Bently Nevada 330930‑045‑01‑00 3300 NSv
يعمل كابل التمديد Bently Nevada 330930‑045‑01‑00، والمدرج أيضًا باسم 330930‑045‑00‑00، كرابط محوري مخصص لأنظمة مجس التيار الدوامي من سلسلة NSv ضمن شبكات حماية الآلات من فئة 3300. يوفر نقل جهد فجوة محدد، وسعة متحكم بها، وحماية ميكانيكية مدرعة لدوائر قياس الدوران الديناميكي.
توضيح اللاحقة ومصفوفة النموذج
045: خيار طول الكابل = 4.5 متر (21.3 قدم)
01: خيار الموصل والكابل = درع من الفولاذ المقاوم للصدأ مع غلاف FEP
كجزء من نظام محول القرب NSv، يحافظ كابل التمديد على مقياس مجس التيار الدوامي المعاير المطلوب لقياسات الدوران الديناميكي. يحافظ المعاوقة المحورية المتحكم بها على هدف جهد الفجوة الاسمي -10 VDC المستخدم لتخطيط المجس. يقلل درع الفولاذ المقاوم للصدأ وعزل FEP من التداخل عن طريق تثبيت استمرارية الدرع وتقليل الاقتران الكهرومغناطيسي على طول مسارات الكابل الطويلة.
الأسئلة الشائعة
س: هل يمكن قطع كابل التمديد في الموقع أو إعادة توصيله؟ ج: لا. يتم إنهاء كابلات التمديد من سلسلة NSv في المصنع للحفاظ على المعاوقة والسعة ومعايرة المجس.
س: هل يؤثر درع الفولاذ المقاوم للصدأ على جودة الإشارة؟ ج: يوفر الدرع حماية ميكانيكية دون تغيير المعاوقة المحورية. يحافظ عزل FEP على سعة مستقرة عبر نطاق درجة الحرارة بالكامل.
س: كيف يؤثر طول الكابل على خطية المجس؟ ج: يتم معايرة أنظمة NSv لأطوال كابلات محددة. يضمن استخدام الخيار 045 (4.5 متر) الحفاظ على وظيفة النقل المرجوة ومقياس جهد الفجوة.
إرشادات التركيب في الموقع
قم بتوجيه الكابل بعيدًا عن المحركات عالية التردد أو الموصلات التبديلية لتقليل الضوضاء المستحثة.
حافظ على ربط الدرع المستمر عند نقاط الإنهاء المحددة؛ تجنب مراجع تأريض متعددة.
تجنب الانحناءات الحادة التي قد تضغط على درع الفولاذ المقاوم للصدأ أو تغير الهندسة المحورية.
تحقق من تثبيت الموصل قبل تنشيط نظام المحول.
تجنب خلط كابلات NSv مع كابلات 3300 XL القياسية لمنع عدم التوافق في المعاوقة والمقياس.
