بنتلي نيفادا 330902-00-50-05-02-00 3300 NSv مجسات القرب

ملخص

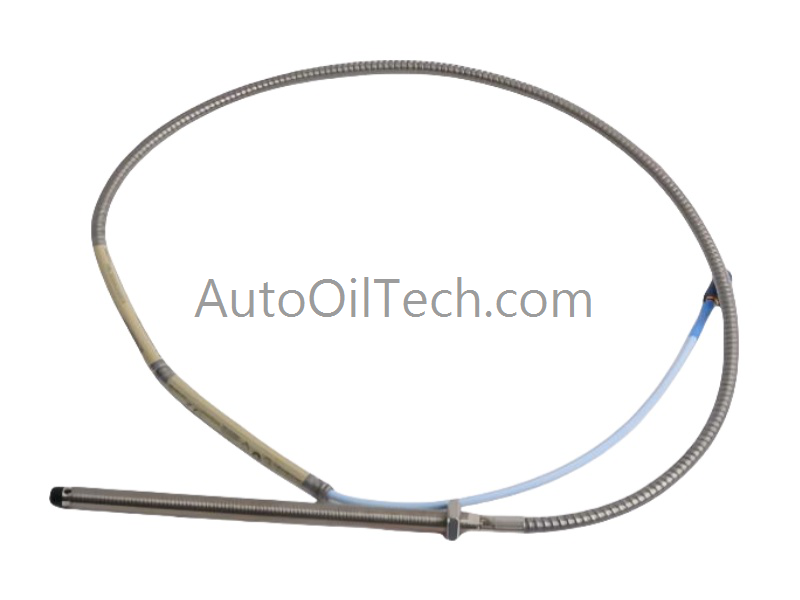

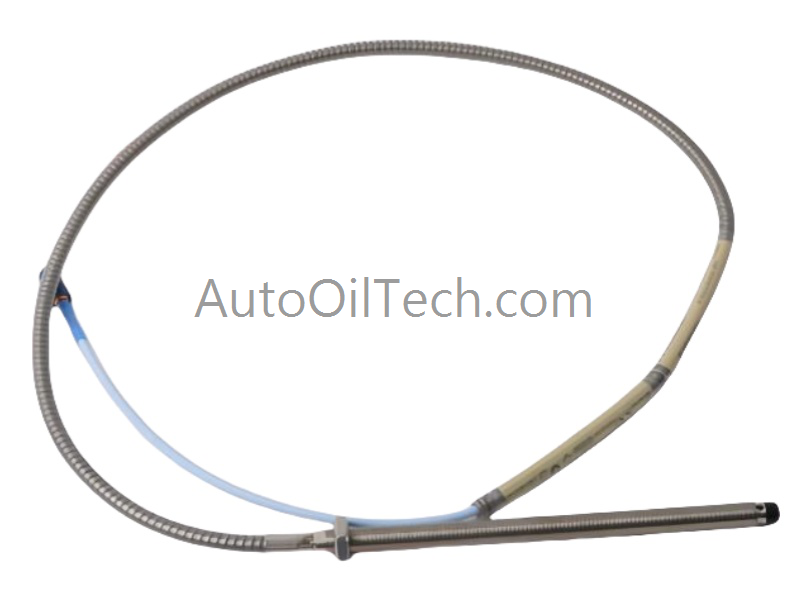

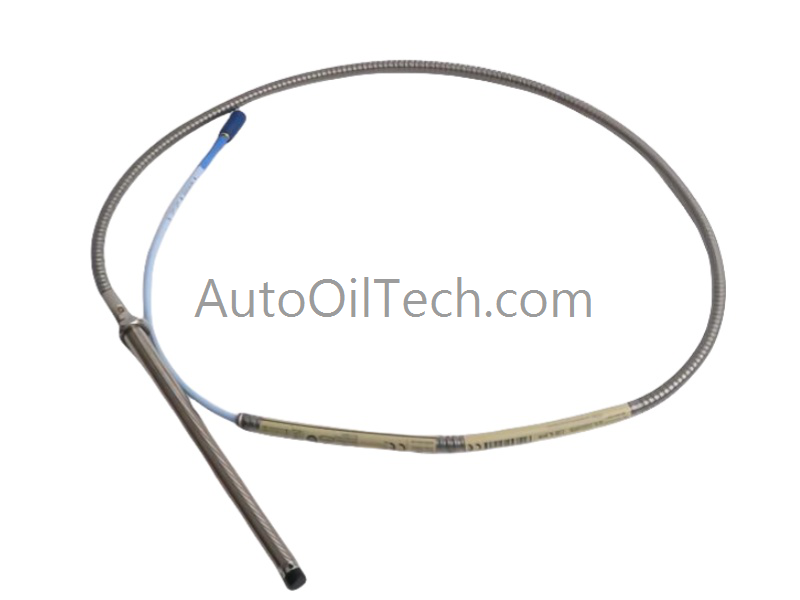

مسبار Bently Nevada 330902-00-50-05-02-00 هو مسبار تقارب صغير الحجم من نوع NSv (رؤية جانبية ضيقة) مصمم للتركيبات ذات الأهداف الصغيرة والمساحات الضيقة. بفضل هيكله الملولب 1/4-28 UNF وكابله المدمج المدرع، يُعد مثاليًا لضواغط الطرد المركزي، وضواغط التبريد، وغيرها من الآلات التي لا يمكن تركيب المسابير القياسية مقاس 5 مم أو 8 مم فيها.

الخصائص الوظيفية

تم تحسين هذا المسبار NSv للأعمدة ذات الأقطار الصغيرة (≤51 مم) والأهداف المحورية التي يقل قطرها عن 15 مم. يتيح أداؤه المحسن في الرؤية الجانبية إجراء قياسات دقيقة في هندسات التركيب المحدودة حيث يكون عمق التجويف أو خلوص الرؤية الجانبية محدودًا.

يشتمل المنتج 330902-00-50-05-02-00 على كابل مدمج مدرع بطول 0.5 متر (20 بوصة)، يوفر حماية ميكانيكية وقوة سحب تصل إلى 220 نيوتن (50 رطلاً). يضمن موصل ClickLoc المحوري المصغر توصيلاً آمناً ومنخفض المقاومة مع كابلات التمديد NSv ومستشعرات NSv Proximitor.

يوفر المسبار عامل المقياس القياسي NSv البالغ 7.87 فولت/مم (200 مللي فولت/ميل) ويحافظ على خطية ممتازة عبر نطاقه الخطي الأقصر NSv، مما يجعله مناسبًا للاهتزاز القطري، والموضع المحوري، وKeyphasor، وقياسات السرعة الصفرية.

الميزات الرئيسية

• مسبار NSv (منظر جانبي ضيق) للتركيبات ذات الخلوص الضيق

• جسم ملولب 1/4-28 UNF للتركيب المدمج

• كابل متكامل مدرع بطول 0.5 متر للحماية الميكانيكية

• حساسية قياسية 200 مللي فولت/ميل

• مُحسَّن للقياسات الشعاعية والمحورية للأهداف الصغيرة

• تحسين أداء العرض الجانبي للأشكال الهندسية المحدودة

• موصل محوري مصغر من نوع ClickLoc

• متوافق مع كابلات التمديد NSv وأجهزة استشعار التقارب NSv

• مناسب لتطبيقات Keyphasor والدفع والسرعة الصفرية

المواصفات الفنية

سيناريوهات التطبيق

• ضواغط طرد مركزي صغيرة

• ضواغط التبريد

• الآلات ذات عمق التجويف المحدود

• قياس الاهتزاز الشعاعي للأهداف الصغيرة

• قياس الوضع المحوري والدفع

• الكشف عن مفتاح الطور والسرعة الصفرية

• ترقيات من أنظمة ذاكرة الوصول العشوائي 3300 أو أنظمة سلسلة 3000/7000

التعليمات

س: ما الذي يميز مسبار 330902 NSv عن المسابير القياسية 5 مم أو 8 مم؟ ج: إنه مُحسَّن للأهداف الصغيرة وأماكن التركيب الضيقة حيث لا يمكن للمسابير القياسية أن تتناسب.

س: هل يتضمن هذا الطراز مستشعر Proximitor ؟ ج: لا. هذا هو المسبار فقط؛ يتم شراء مستشعر NSv Proximitor بشكل منفصل.

س: ما نوع الكابل ؟ ج: كابل متكامل مدرع بطول 0.5 متر مزود بموصل ClickLoc.
