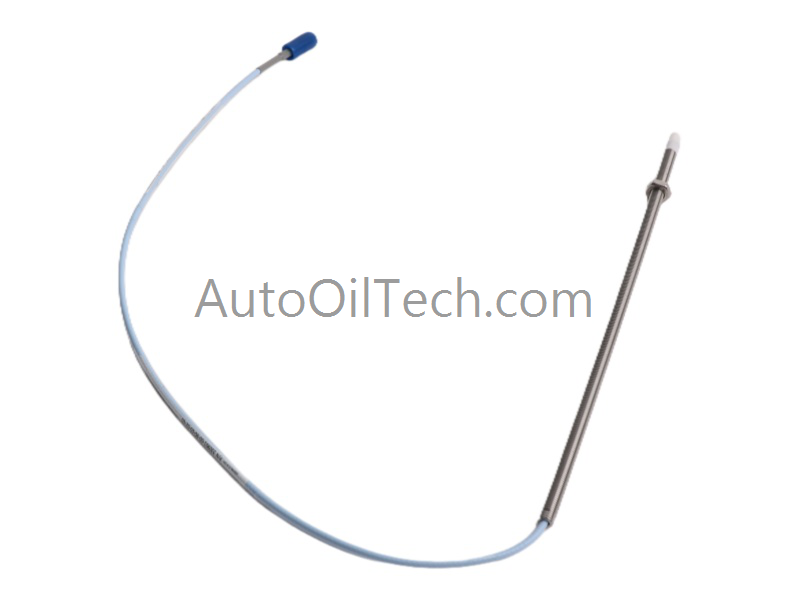

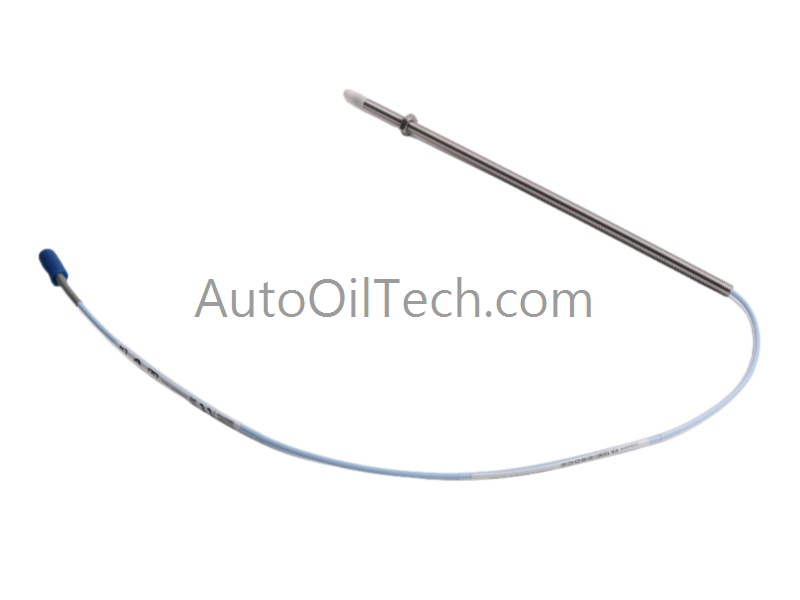

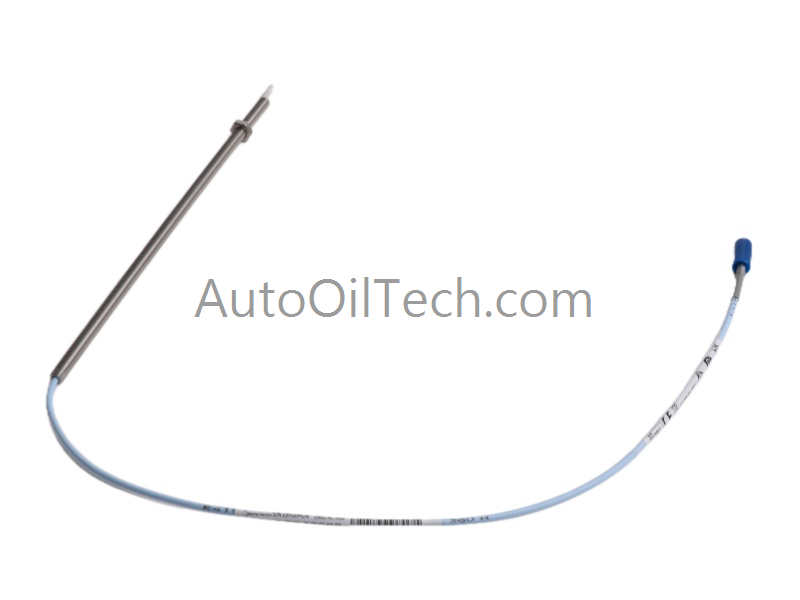

مجس تقارب Bently Nevada 330901‑00‑24‑10‑11‑05 3300 XL NSv
يعد المجس Bently Nevada 330901‑00‑24‑10‑11‑05، وهو جزء من سلسلة 3300 XL NSv، مجس تقارب مصغراً مصمماً للتطبيقات ذات الخلوص المحدود ومراقبة اهتزاز العمود الصغير. يُستخدم على نطاق واسع في الضواغط والمضخات وغيرها من الآلات الدوارة التي لا يمكن أن تتناسب فيها مجسات 5 مم أو 8 مم القياسية.
تفاصيل رقم القطعة
الرمز
الوصف
330901
مجس تقارب 3300 NSv، خيط 1/4‑28 UNF، بدون درع
00
خيار الطول غير المسنن: 0.0 بوصة
24
الطول الكلي للعلبة: 2.4 بوصة
10
الطول الكلي للكابل: 1.0 متر (39 بوصة)
11
موصل ClickLoc محوري مصغر مع حامي، كابل FluidLoc
05
خيار موافقة الوكالة (شهادات إقليمية/مخصصة)
التطبيقات الرئيسية
الضواغط: ضواغط الهواء بالطرد المركزي، التبريد، وضواغط غاز العمليات.
الخلوصات المحدودة: المناطق التي تمنع فيها حدود الرؤية الجانبية أو التجويف الخلفي استخدام المجسات القياسية.
الأهداف الصغيرة: قياس الاهتزازات الشعاعية على الأعمدة التي يقل قطرها عن 51 مم (2 بوصة).
الوصف الوظيفي
يستخدم مجس 330901‑00‑24‑10‑11‑05 تقنية التيار الدوّامي لقياس إزاحة العمود واهتزازه. يسمح تصميمه المدمج بالتركيب في المساحات الضيقة، بينما يمنع كابل FluidLoc دخول السوائل، مما يضمن موثوقية طويلة الأمد. يوفر المجس إشارة خطية متوافقة مع أنظمة مراقبة Bently Nevada، مما يتيح تشخيصات دقيقة لصحة الآلة.
الأسئلة المتكررة
ما الذي يميز مجس NSv عن المجسات القياسية؟ إنه مصمم لتطبيقات الرؤية الجانبية الضيقة (NSv)، ويتناسب مع الخلوصات المحدودة التي لا يمكن تركيب المجسات الأكبر فيها.
هل يمكن استخدام هذا المجس على الأعمدة الصغيرة؟ نعم، إنه محسّن للأعمدة التي يقل قطرها عن 51 مم (2 بوصة).
ما هي ميزة كابل FluidLoc؟ إنه يمنع التسرب والتلوث عبر الكابل، ويحافظ على سلامة الإشارة في البيئات القاسية.
إرشادات التركيب في الموقع
التركيب: استخدم خيط 1/4‑28 UNF؛ تأكد من عزم الدوران المناسب لتجنب تلف المجس.
توجيه الكابل: حافظ على كابل FluidLoc بعيداً عن خطوط الجهد العالي لتقليل التداخل.
التدريع: قم بتأريض التدريع عند طرف Proximitor فقط لمنع حلقات التأريض.
التحقق: تأكد من معايرة النطاق الخطي أثناء التشغيل.
الصيانة: افحص الموصلات وسلامة الكابل بشكل دوري، خاصة في بيئات الضاغط.
