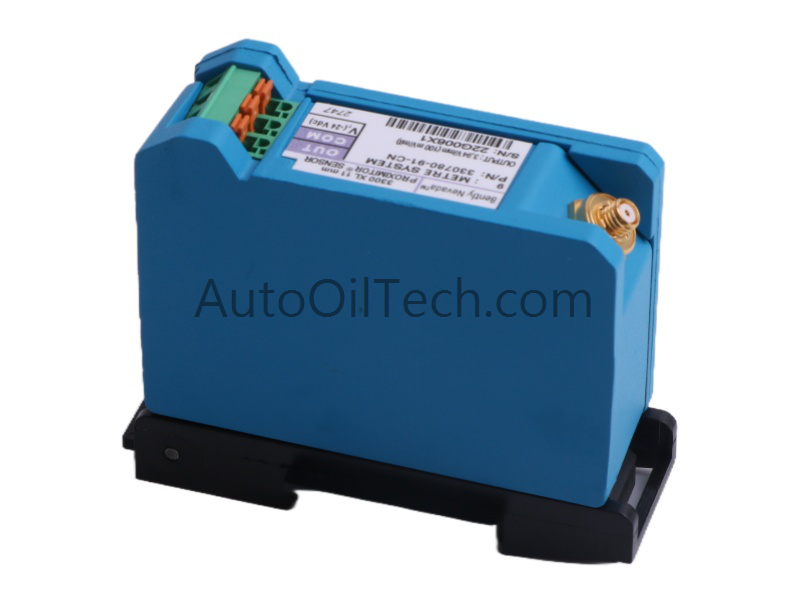

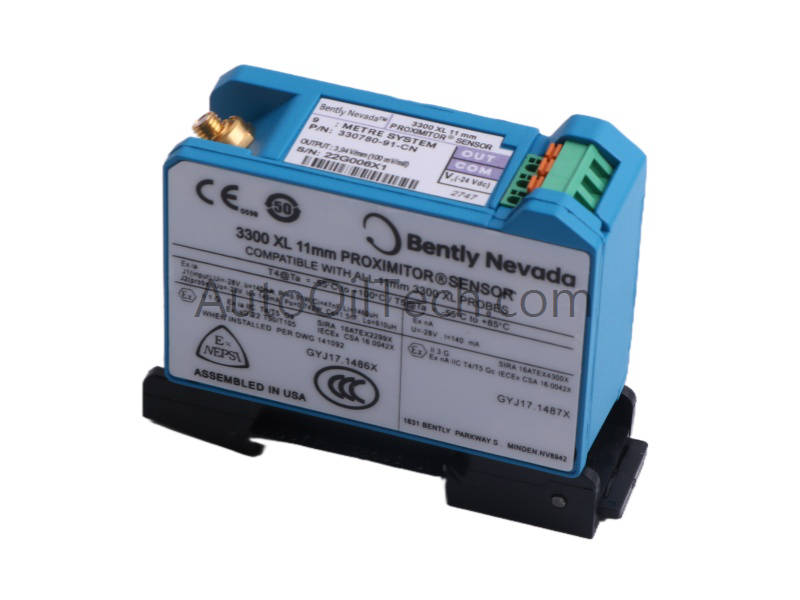

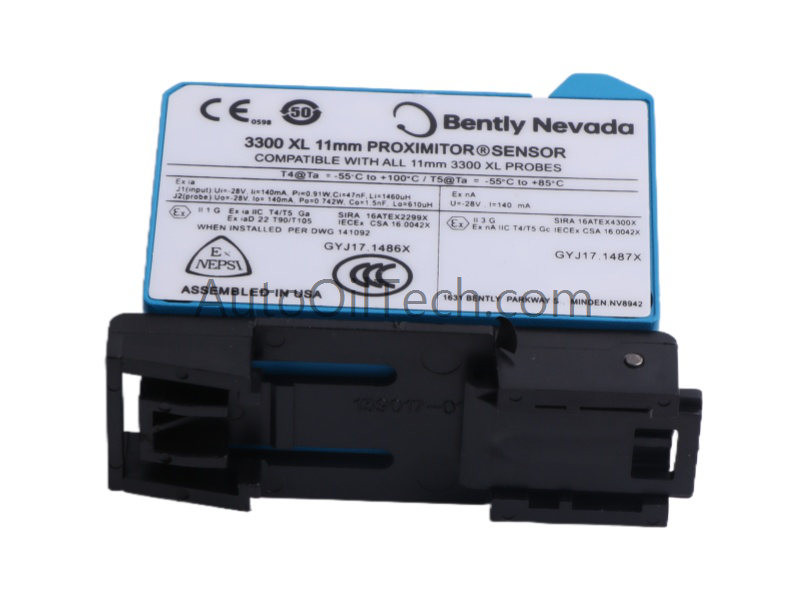

يستخدم مستشعر التقارب 330780-91-CN نظامًا بطول 9 أمتار لدعم الآلات الدوارة الكبيرة في توليد الطاقة والصناعات الثقيلة والتصنيع. تتكامل الوحدة بسلاسة مع أنظمة TSI، وتستخدم تصميمًا للتثبيت على قاعدة DIN لضمان التثبيت الآمن. صممت شركة Bently Nevada الوحدة باستخدام ألومنيوم A380 لضمان مقاومة عالية للتآكل وعمر خدمة طويل.
المواصفات الفنية
المعلمة
قيمة
رقمالموديل
330780-91-CN
مسلسل
بنتلينيفادا3300XL
نوعالمستشعر
مستشعرتقارب11مم
طولالنظام
9.0متر(29.5قدم)
أبعاد
112×1.5×1.2سم
وزن
0.08كجم
موادبناء التغليف
ألومنيومA380
جهدالتشغيل(بدونعوائق)
من -17.5فولت تيار مستمرإلى-26فولت تيار مستمر
جهدالتشغيل(معالحواجز)
من -23فولت تيار مستمرإلى-26فولت تيار مستمر
التيارالأقصى
12مللي أمبير
درجة حرارةالتشغيل
من -35 درجة مئويةإلى+85 درجة مئوية
درجة حرارةالتخزين
من -51 درجة مئويةإلى+100 درجة مئوية
أصل
الولايات المتحدة الأمريكية
رمز النظامالمنسق
8537101190
الحد الأدنى للطلب
1
الأداء والتصميم
يدعم جهاز الاستشعار 330780-91-CN مسبار تقارب 3300 XL بقطر 11 مم يعمل بدون تلامس، بالإضافة إلى كابل تمديد، لتوفير قياسات دقيقة لاهتزازات العمود وموضعه. يحافظ المستشعر على دقته ضمن نطاق الجهد الموصى به، ويضمن خرجًا مستقرًا أثناء التشغيل المستمر للآلة. يتميز الجهاز بحجمه الصغير (112 سم) الذي يجعله مناسبًا للتركيب في المساحات الضيقة، مع الحفاظ على خفة وزن النظام ككل.
التطبيقات والتوافق
يتكامل جهاز الاستشعار 330780-91-CN بسلاسة مع نظام محولات التقارب 3300 XL، ويدعم بنى مراقبة TSI. تستخدم الصناعات هذا الطراز في مجموعات التوربينات، والضواغط، وعلب التروس، والأصول الدوارة عالية القيمة التي تتطلب كشف الاهتزازات عن بُعد. يعمل المستشعر مع كابلات التمديد والمجسات القياسية من Bently Nevada، مما يتيح تكوينًا مرنًا للآلات متعددة العلامات التجارية.
الميزات الرئيسية
يدعم قياسات التقارب بعيدة المدى حتى 11 مم
يستخدم الألمنيوم المتين A380 للبيئات القاسية.
يناسب تركيب سكة DIN لتثبيت مستقر
يعمل ضمن نطاقات واسعة من درجات الحرارة للمراقبة المستمرة
