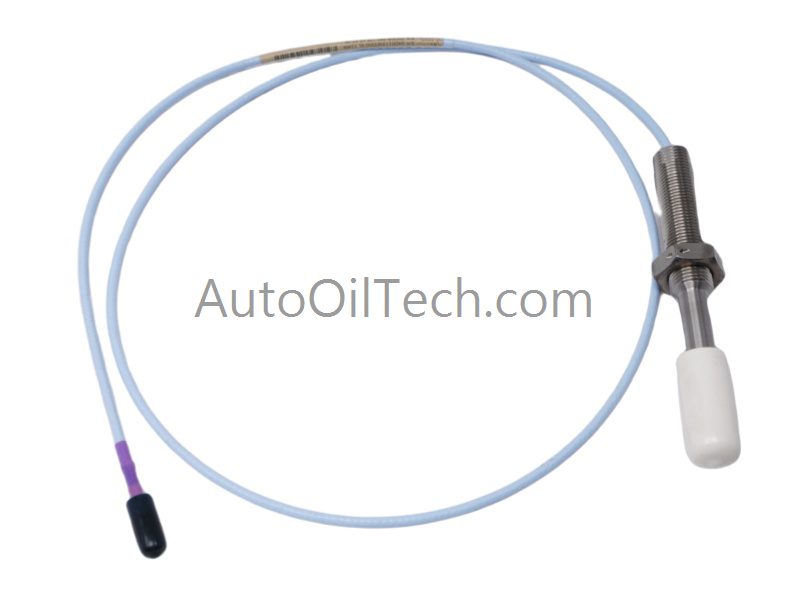

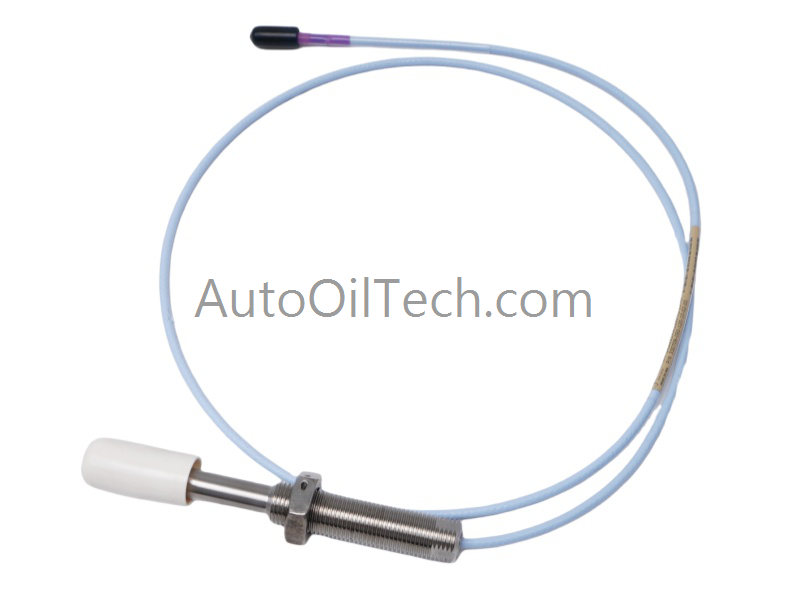

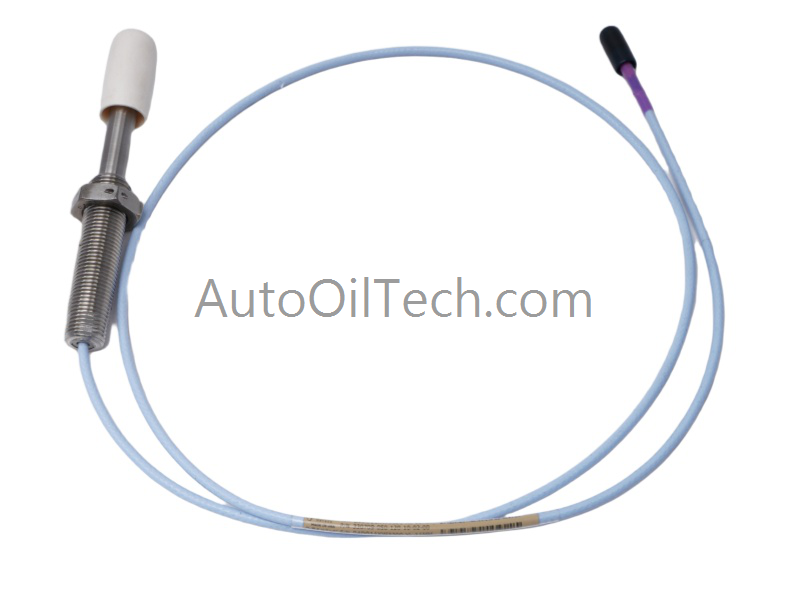

يُعدّ مسبار التركيب العكسي 330706-005-046-10-02-00 جزءًا من نظام محولات التقارب 3300XL من بنتلي نيفادا، المصمم خصيصًا لمراقبة الاهتزازات والإزاحة بدقة عالية في الآلات الدوارة الحساسة. وبفضل تصميمه الذي يبلغ قطره 11 مم، يوفر هذا المسبار نطاقًا خطيًا أوسع ودقة قياس فائقة مقارنةً بالمسابير القياسية التي يبلغ قطرها 8 مم.
المواصفاتالفنية
رقم الموديل:330706-005-046-10-02-00
النوع: 3300XL مسبار تركيب عكسي 11 مم
الشركة المصنعة: بنتلي نيفادا
الحالة: جديد تماماً
سلسلة: نظام محول التقارب 3300
الوزن: 0.1 كجم
الأبعاد: 1.4 × 1.2 × 116 سم
رمز النظام المنسق: 8537101190
الحد الأدنى للطلب: 1
المنشأ: الولايات المتحدة الأمريكية
توافق النظام: أنظمة TSI، وأنظمة المراقبة 3500 (مع برنامج التكوين المحدث)
مدة التوصيل: متوفر في المخزون
حالة دورة الحياة: نشط
إشارة الخرج: 3.94 فولت/مم (100 مللي فولت/ميل)
الوصفالوظيفي
صُمم هذا المجس ذو التركيب العكسي لمراقبة الوضع المحوري والتمدد التفاضلي في التوربينات البخارية والضواغط وغيرها من الآلات ذات محامل الأغشية السائلة. يوفر إشارات Keyphasor® دقيقة وكشفًا للسرعة الصفرية، مما يضمن أداءً موثوقًا في البيئات الصناعية الصعبة. وباعتباره بديلاً عصريًا لأنظمة محولات الطاقة القديمة من سلسلة 7200، فإنه يتطلب استبدال جميع المكونات أثناء التحديثات، ولكنه يوفر دقة قياس محسّنة ومتانة عالية.
سيناريوهاتالتطبيق
مراقبة موضع الدفع في التوربينات البخارية
قياس التمدد التفاضلي في أنظمة التوربينات الكبيرة
مراقبة هبوط قضيب التوصيل في الضواغط الترددية
المراقبة المستمرة للاهتزاز والإزاحة في الآلات الصناعية الثقيلة
مقارنةمعنماذجمماثلة
330706-005-046-10-02-00: مسبار تركيب عكسي 11 مم، نطاق خطي ممتد
330102-04-16-10-02-00: مسبار قياسي 8 مم، متوافق مع معيار API 670
س: هل يمكن لهذا المسبار أن يحل محل محولات الطاقة القديمة من سلسلة 7200؟ ج: نعم، إنه بمثابة بديل حديث، ولكنه يتطلب استبدال جميع المكونات أثناء عمليات التحديث.
س: ما هي أنظمة المراقبة التي يتوافق معها؟ ج: يتكامل مع 3500 نظام مراقبة، ويتطلب ذلك تحديث برنامج التكوين للحصول على الأداء الأمثل.
