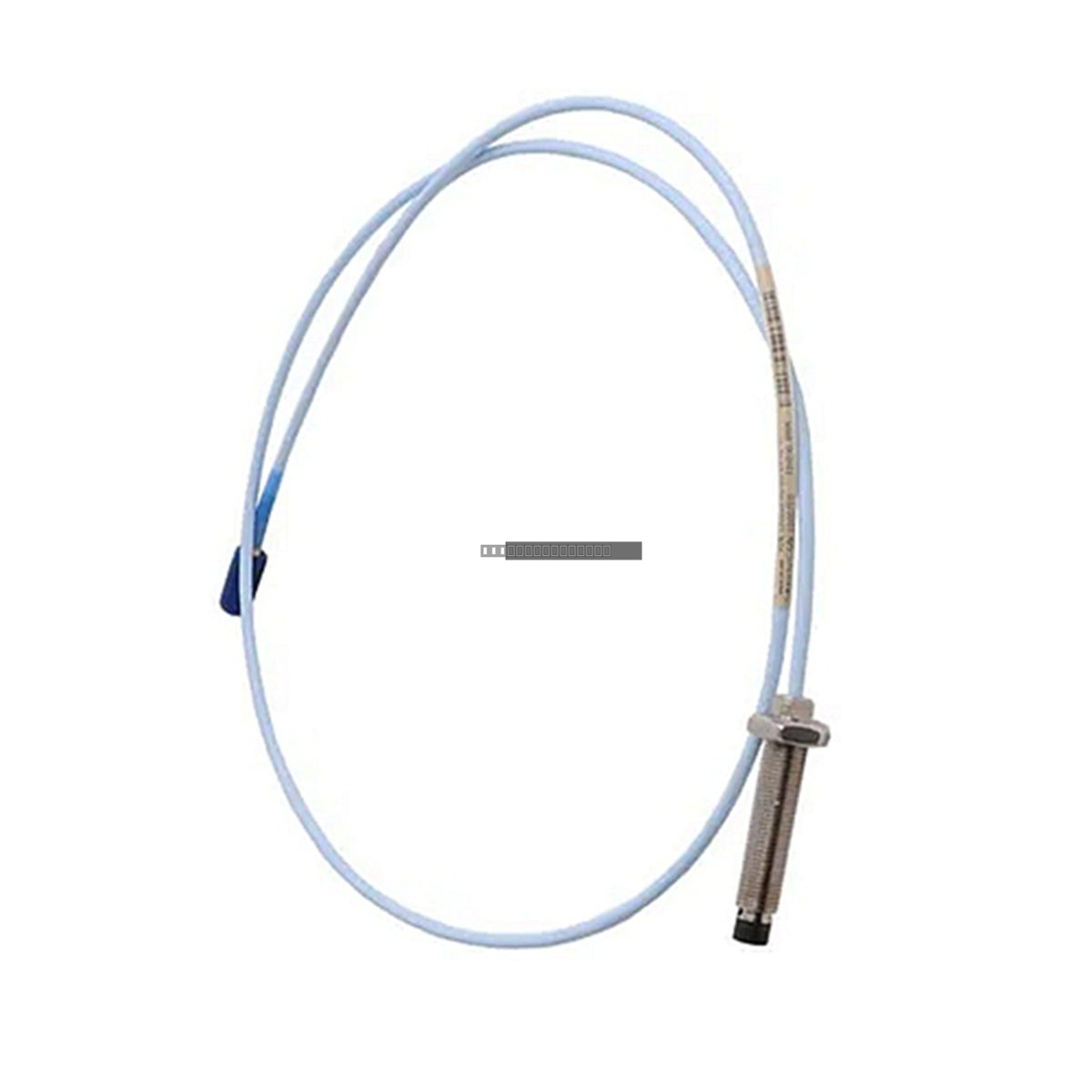

المجس Bently Nevada 330705-02-18-10-02-00 هو مجس تثبيت عكسي 3300 XL بحجم 11 مم مصمم لمراقبة الاهتزاز عالية الأداء في الآلات الصناعية الدوارة. وكجزء من سلسلة 3300 XL، يوفر هذا المجس قياسات إزاحة دقيقة وغير تلامسية، وهي ضرورية لمراقبة موضع العمود والاهتزاز في التوربينات والضواغط والمضخات.
الميزات
قطر طرف المجس 11 مم للحصول على نطاق خطي ممتد مقارنة بمجسات 8 مم القياسية.
تكوين التثبيت العكسي لمتطلبات الغلاف الميكانيكي المحددة.
خيط مدمج 3/8-24 UNF لتثبيت آمن في حاملات المجسات.
مجهز بطول كابل 1.0 متر (3.3 قدم).
يتميز بموصل محوري مصغر ClickLoc لنقل إشارة موثوق.
مصمم للتوافق مع مستشعرات Bently Nevada 3300 XL Proximitor.
المواصفات الفنية
رقم الموديل
330705-02-18-10-02-00
نوع المجس
3300 XL 11 مم تثبيت عكسي
حجم الخيط
3/8-24 UNF
طول الكابل
1.0 متر (3.3 قدم)
نوع الموصل
محوري ClickLoc مصغر
موافقة الوكالة
غير مطلوب
إرشادات التثبيت
تأكد من تثبيت المجس في حامل صلب خالٍ من الاهتزاز لمنع قراءات الإشارة الخاطئة.
تعامل مع طرف المجس بعناية؛ فقد يؤثر التلف الذي يلحق بسطح الطرف على الخطية والدقة.
مرر الكابلات المحورية بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI).
تأكد من أن جميع التوصيلات نظيفة ومثبتة بالكامل للحفاظ على سلامة الإشارة.
تحقق من ضبط فجوة المجس بشكل صحيح وفقًا لمتطلبات مراقبة الماكينة المحددة أثناء التثبيت.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للمجس 330705؟
يُستخدم هذا المجس بالاشتراك مع مستشعر Proximitor لقياس إزاحة واهتزاز الأعمدة الدوارة في الآلات الصناعية، مما يوفر بيانات حاسمة لأنظمة مراقبة الحالة والحماية.
هل هذا المجس متوافق مع أنظمة 3300 XL القياسية؟
نعم، تم تصميم 330705-02-18-10-02-00 للعمل كجزء من نظام محولات Bently Nevada 3300 XL، مما يضمن التكامل السلس مع البنية التحتية للمراقبة الحالية.
