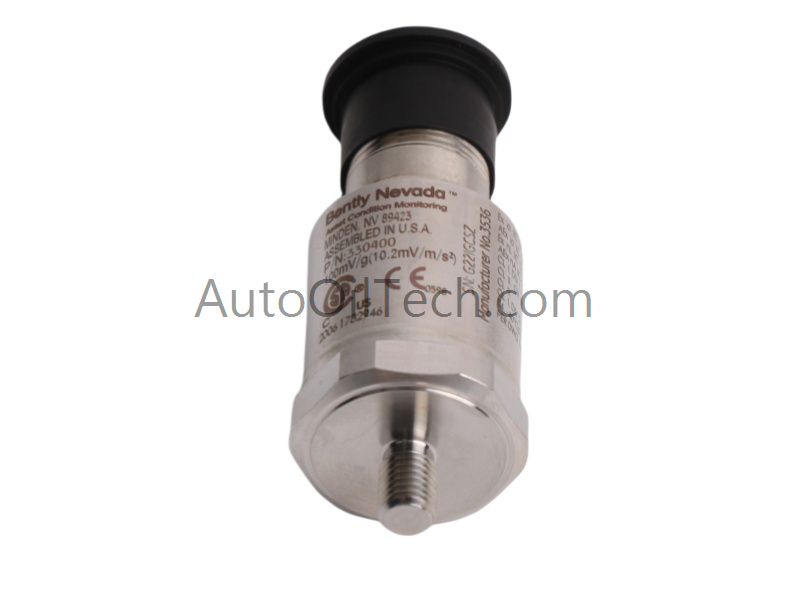

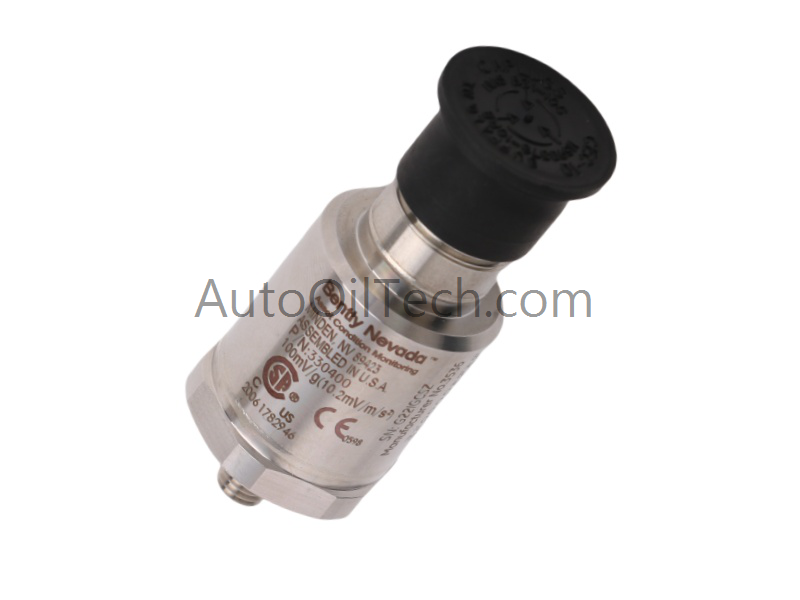

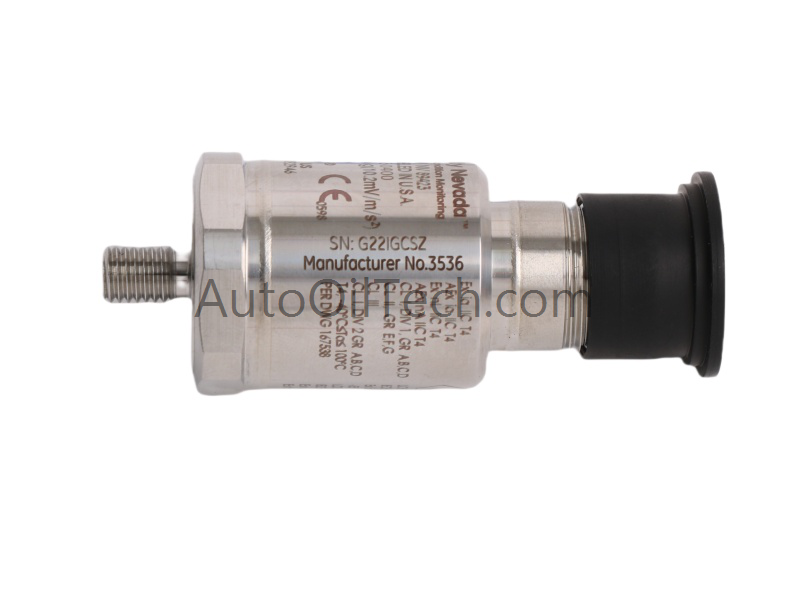

يُعدّ مقياس التسارع 330400-01-00 من سلسلة 3300XL من بنتلي نيفادا مستشعر اهتزاز عالي الأداء مصمم لقياس تسارع الغلاف في الآلات الدوارة الحساسة. وبفضل توافقه مع معيار API 670 وحساسيته المتقدمة، يوفر هذا المقياس كشفًا دقيقًا للاهتزازات لتشخيص الأعطال مبكرًا والصيانة التنبؤية.
المواصفاتالفنية
رقم الموديل:330400-01-00
النوع: محول طاقة التسارع
الشركة المصنعة: بنتلي نيفادا
الحالة: جديد تماماً
سلسلة: نظام محول التقارب 3300
الوزن: 0.1 كجم
الأبعاد: 2.3 × 2.3 × 6 سم
رمز النظام المنسق: 8537101190
الحد الأدنى للطلب: 1
المنشأ: الولايات المتحدة الأمريكية
توافق النظام: أنظمة TSI
مدة التوصيل: متوفر في المخزون
حالة دورة الحياة: نشط
نطاق السعة: 50 غرام ذروة
الحساسية: 100 ملي فولت/غرام
التثبيت: مسمار مدمج ¼-28 UNF
جهد الإدخال: -24 ± 0.5 فولت تيار مستمر
تيار الانحياز: 2 مللي أمبير اسمي
جهد الانحياز عند الخرج: -8.5 ± 0.5 فولت تيار مستمر
الامتثال: معايير API 670
الوصفالوظيفي
صُمم مقياس التسارع 330400-01-00 خصيصًا لمراقبة اهتزازات غلاف الآلة، لا سيما في تحليل تعشيق التروس والتطبيقات الأخرى التي تتطلب حساسية عالية. يلتقط هذا المقياس الاهتزازات الناتجة عن الدوار عبر غلاف الآلة، مما يتيح الكشف الدقيق عن عدم التوازن، وعدم المحاذاة، وتآكل المحامل. وبالمقارنة مع طراز 330425 (نطاق ذروة 75 غرامًا)، يُعطي طراز 330400-01-00 الأولوية للحساسية العالية للتغيرات الطفيفة في الاهتزازات.
يضمن تصميمه المتين أداءً موثوقًا في البيئات الصناعية القاسية، بينما يقلل نظام الحماية المتقدم من الإشارات الخاطئة. وعند اقترانه بمجسات التقارب (مثل سلسلة 3300XL)، فإنه يوفر مراقبة شاملة لديناميكيات كل من الغلاف والدوار، مما يعزز استراتيجيات حماية الآلات.
سيناريوهاتالتطبيق
تحليل تعشيق التروس في الضواغط والتوربينات
مراقبة اهتزازات غلاف المحمل
المضخات والمحركات في عمليات التصنيع
معدات دوارة منخفضة إلى متوسطة السرعة تتطلب حساسية عالية
مقارنةمعنماذجمماثلة
330400-01-00: نطاق ذروة 50 غرام، حساسية 100 مللي فولت/غرام، مُحسَّن للكشف عن الاهتزازات الطفيفة
330425: نطاق ذروة 75 غرام، مصمم لتطبيقات ذات سعة أعلى
330401: نسخة مصغرة من مقياس التسارع للتركيبات ذات المساحة المحدودة
التعليمات
س: ما هو الفرق الرئيسي بين طرازي 330400-01-00 و 330425؟ ج: يوفر طراز 330400-01-00 حساسية أعلى (100 مللي فولت/غرام) للكشف عن الاهتزازات الطفيفة، بينما يدعم طراز 330425 نطاق سعة أوسع (75 غرام ذروة).
س: أين ينبغي تركيب مقياس التسارع هذا للحصول على أفضل أداء؟ ج: على غلاف صلب بالقرب من مصادر الاهتزاز لتجنب تخميد الإشارة.
