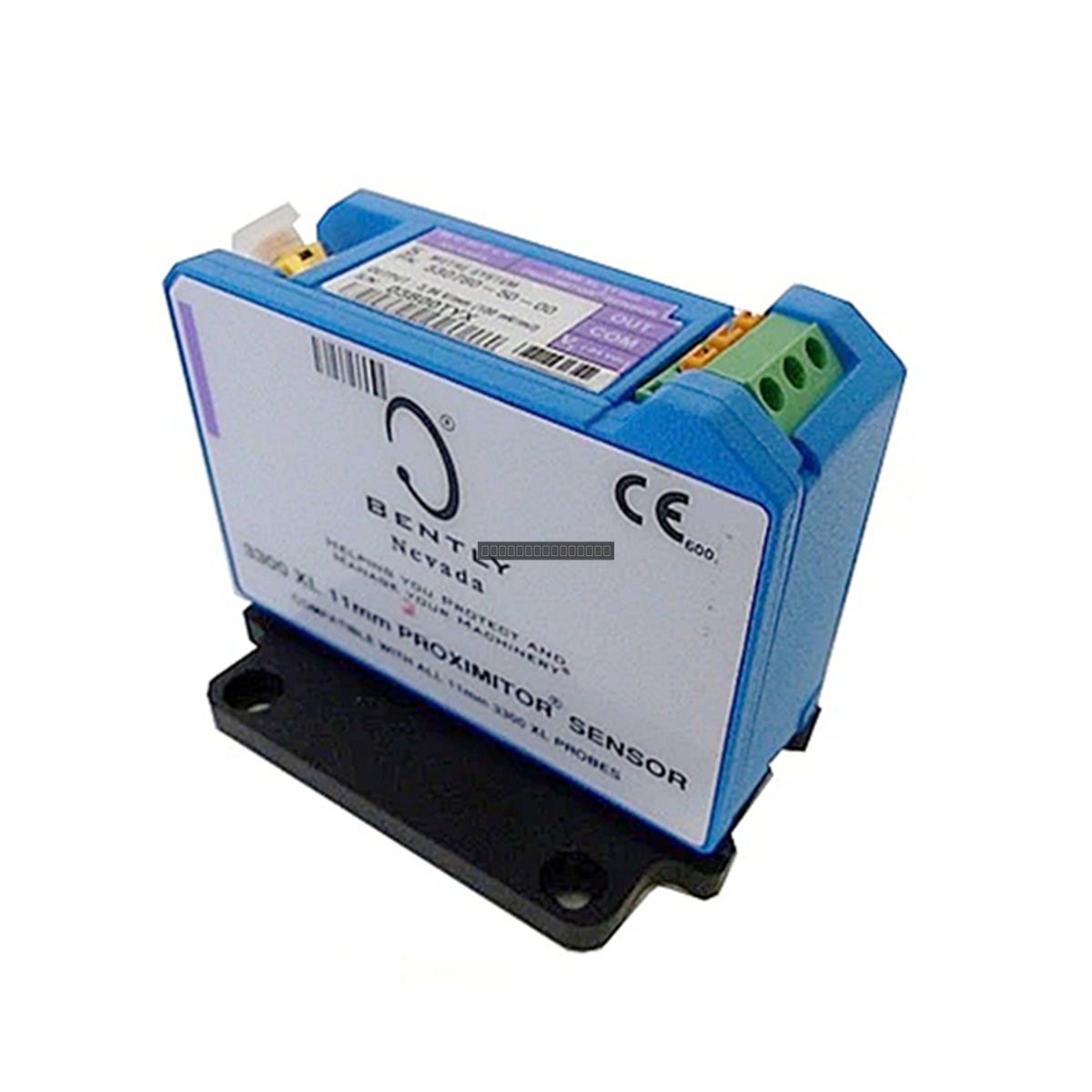

المستشعر Bently Nevada 330180-X1-CN هو مستشعر Proximitor عالي الأداء من طراز 3300 XL مصمم للاستخدام في أنظمة مراقبة الاهتزاز الصناعية. يُعد هذا المستشعر مكونًا حيويًا في نظام محول التقارب من Bently Nevada، حيث يوفر قياسًا دقيقًا وغير متصل لوضع العمود والاهتزاز في الآلات الدوارة. وهو مصمم لتوفير تهيئة إشارة دقيقة لمسبار التيار الدوامي، مما يضمن الحصول على بيانات موثوقة لتطبيقات حماية الآلات ومراقبة حالتها.
الميزات
نطاق قياس قياسي: 0 إلى 500 مل.
حساسية عالية: 200 ملي فولت/مل لإخراج إشارة دقيق.
خيارات النطاق الموسع: تصل إلى 1000 مل.
الخطية: +/- 1% من المقياس الكامل.
تصميم قوي للبيئات الصناعية القاسية مع نطاق واسع لدرجة حرارة التشغيل.
المواصفات الفنية
النموذج
330180-X1-CN (MOD: 145004-141)
الحساسية
200 ملي فولت/مل
الخطية
+/- 1% من المقياس الكامل
جهد التشغيل
-18 فولت إلى -24 فولت تيار مستمر
نطاق إخراج الإشارة
-2 فولت إلى -18 فولت تيار مستمر
درجة حرارة التشغيل
-52 درجة مئوية إلى +100 درجة مئوية
درجة حرارة التخزين
-52 درجة مئوية إلى +105 درجة مئوية
إرشادات التثبيت
تأكد من تثبيت مستشعر Proximitor في مكان محمي وجاف، ويفضل أن يكون داخل غلاف مقاوم للعوامل الجوية أو خزانة تحكم.
تأكد من أن مصدر الطاقة مستقر وضمن النطاق المحدد من -18 فولت إلى -24 فولت تيار مستمر قبل التوصيل.
حافظ على ممارسات التأريض الصحيحة لمنع حلقات التأريض، والتي يمكن أن تؤثر على دقة قياس التقارب.
قم دائمًا بإيقاف تشغيل نظام المراقبة قبل تثبيت أو إزالة وحدة المستشعر لمنع التلف الكهربائي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للمستشعر 330180-X1-CN؟
تعمل هذه الوحدة كمنظم إشارة لمسبار التيار الدوامي، حيث تحول إشارة المسبار إلى خرج جهد متناسب تستخدمه أنظمة مراقبة Bently Nevada لتتبع اهتزاز العمود وموقعه.
هل يمكن استخدام هذا المستشعر في درجات الحرارة القصوى؟
نعم، الوحدة مصنفة للتشغيل بين -52 درجة مئوية و +100 درجة مئوية، مما يجعلها مناسبة لمعظم بيئات الآلات الدوارة الصناعية.
