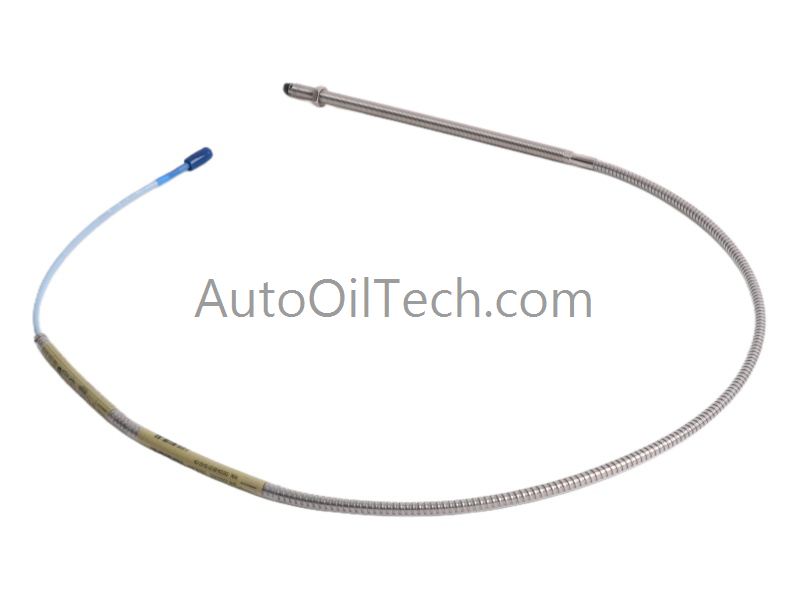

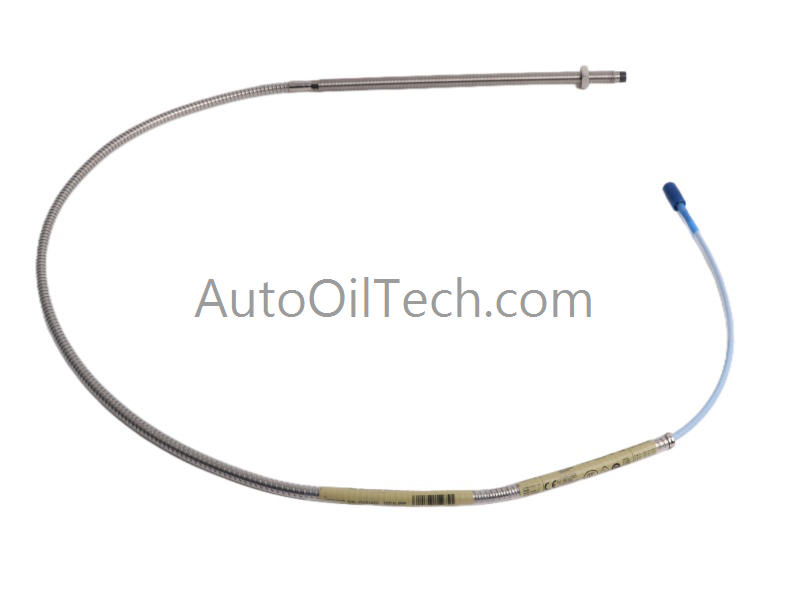

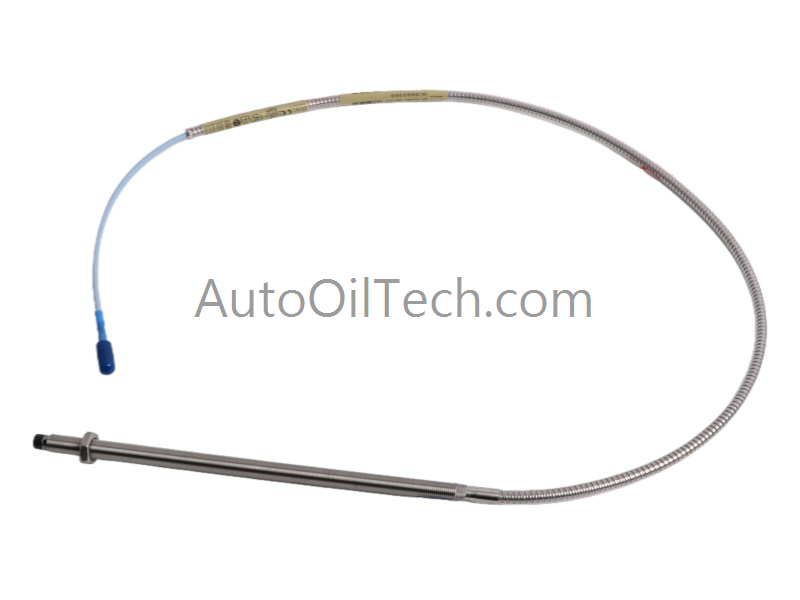

يستخدم المجس 330104-00-22-10-02-CN هيكلًا مدرعًا ملولبًا M10 × 1 وكابلًا بطول متر واحد لتسهيل عملية التركيب. يضمن موصل ClickLoc المحوري المصغر تثبيتًا محكمًا ويمنع فكه العرضي أثناء التشغيل المستمر للآلة. يتوافق المجس مع مستشعر Proximitor 3300 XL ويدعم مهام القياس الثابتة والديناميكية.
المواصفاتالفنية
المعلمة
قيمة
رقمالموديل
330104-00-22-10-02-CN
نوعالوحدة
مسبارتقارب3300XL8مم
مسلسل
نظاممحولالتقارب3300XL
نوعالخيط
M10×1
الحد الأدنىلطولالقضية
220مم
طولالكابل
1.0متر
أبعاد
20.5×22.4×3.3سم
وزن
0.55كجم
مناعة ضد التداخلالكهرومغناطيسي/التداخل الراديوي
مُحسَّن،متوافق معمعايير CE
أصل
الولايات المتحدة الأمريكية
رمز النظامالمنسق
8537101190
الحد الأدنى للطلب
1
حالة
علامة تجاريةجديدة
الأداءوالتصميم
يعمل المجس 330104-00-22-10-02-CN مع مستشعر التقارب 3300 XL، الذي يستخدم إلكترونيات وتغليفًا مُحسّنين لزيادة دقة القياس. يدعم المجس تركيبات سكة DIN عالية الكثافة، كما يتوافق مع تصميمات التثبيت التقليدية على اللوحات باستخدام نفس قاعدة التثبيت ذات الأربعة ثقوب المستخدمة في التصميمات السابقة. تُغني قاعدة التثبيت المعزولة عن الحاجة إلى لوحات عزل منفصلة، مما يُسهّل عملية التركيب في المساحات الضيقة للآلات.
التطبيقاتوالتوافق
يدعم المجس 330104-00-22-10-02-02-CN مراقبة الاهتزازات والموقع في التوربينات والضواغط وعلب التروس وآلات محامل الأغشية السائلة. يتكامل المجس بسلاسة مع كابلات التمديد 3300 XL ومستشعرات Proximitor، مما يتيح إمكانية التبديل الكامل دون الحاجة إلى معايرة فردية. كما تُمكّنه مناعته القوية ضد التداخل الكهرومغناطيسي من التركيب في أغلفة من الألياف الزجاجية دون الحاجة إلى أنابيب محمية أو حاويات معدنية.
الميزاتالرئيسية
يوفر قياسات دقيقة للاهتزاز والموقع للأصول الدوارة الحيوية
يستخدم هيكلاً مدرعاً من طراز M10 × 1 لأداء صناعي متين
يدعم موصلات ClickLoc لتوصيل الكابل المحوري بشكل آمن
متوافق مع مستشعرات التقارب 3300 XL مع إمكانية التبديل الكامل للنظام
يوفر مناعة محسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوي لبيئات تركيب مرنة.
