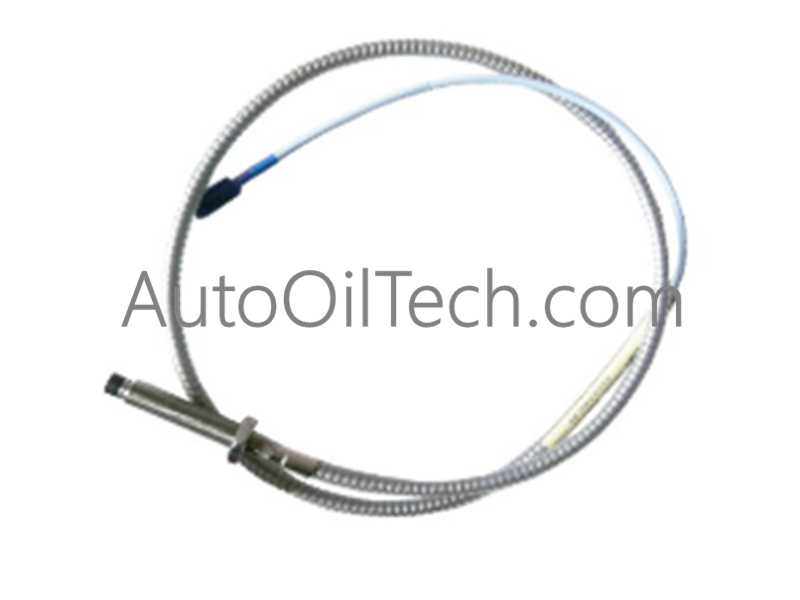

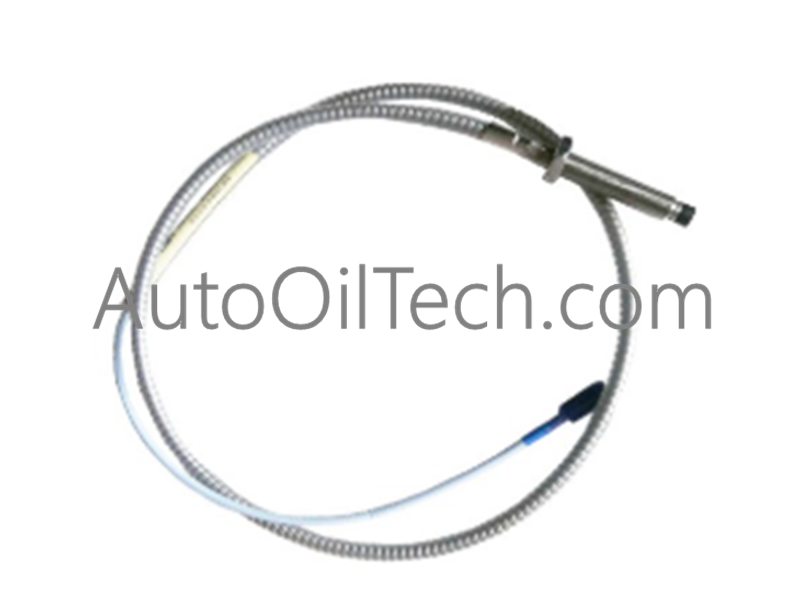

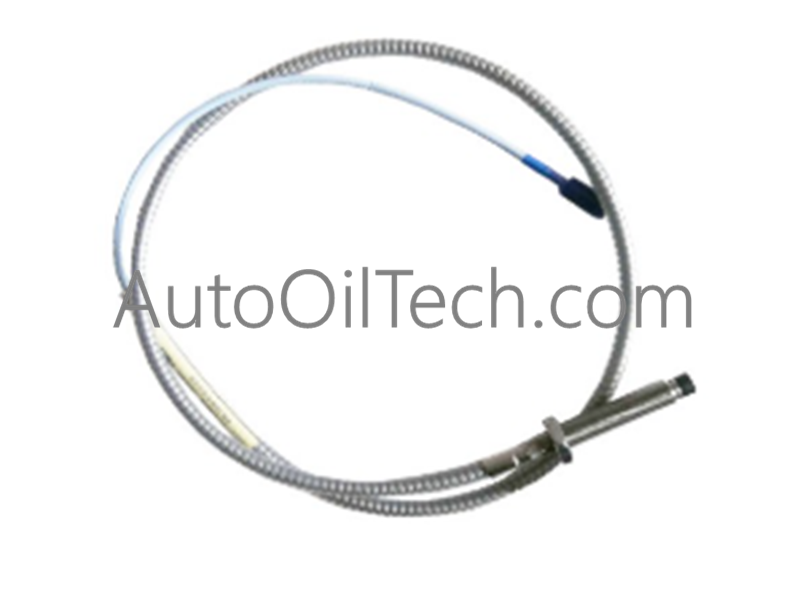

إن330104-00-14-05-02-00هو مستشعر تيارات دوامية عالي الأداء مصمم لرصد الإزاحة والاهتزاز بدون تلامس. وهو يعمل كأداة تشخيصية أساسية للآلات الدوارة، حيث يكتشف أدنى حركات العمود لمنع تعطل المعدات. يسمح هذا التكوين المحدد للتثبيت العكسي بالتثبيت والتعديل الخارجي، مما يجعله مثاليًا للتطبيقات التي يكون فيها الوصول الداخلي إلى غلاف المحمل مقيدًا.
المواصفات الفنية للأداء
تحدد المواصفات التالية المعلمات الكهربائية والفيزيائية للمستشعر330104-00-14-05-02-00:
النطاق الخطي:2.0 مم (80 ميل)، بدءًا من 0.25 مم (10 ميل) من الطرف.
عامل القياس:7.87 فولت/مم (200 ملي فولت/ميل) عند الاقتران مع جهاز 3300 XL Proximitor.
استجابة تردد النظام:من 0 إلى 10 كيلو هرتز؛ +0، -3 ديسيبل.
درجة حرارة التشغيل:من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +351 درجة فهرنهايت).
مادة طرف المسبار:كبريتيد البوليفينيلين (PPS).
مادة جسم المسبار:فولاذ مقاوم للصدأ من الفئة 300.
نوع الكابل:محوري 75 أوم مع غلاف FEP.
الموصل:محوري مصغر مطلي بالذهب من نوع ClickLoc.
التطبيقات النموذجية
باعتباره حجر الزاوية في رصد حالة الآلات (MCM)، يُستخدم330104-00-14-05-02-00من أجل:
الاهتزاز الشعاعي:قياس الحركة الديناميكية للعمود داخل محامل الفيلم السائل في التوربينات والضواغط.
الدفع المحوري:رصد موضع العمود الطولي للكشف عن تآكل محمل الدفع.
توقيت Keyphasor:توفير نبضات مرة واحدة في كل دورة لقياس زاوية الطور والسرعة.
التمدد الحراري:تتبع التغيرات في الخلوص بين الدوار والثابت أثناء الدورات الحرارية للآلة.
