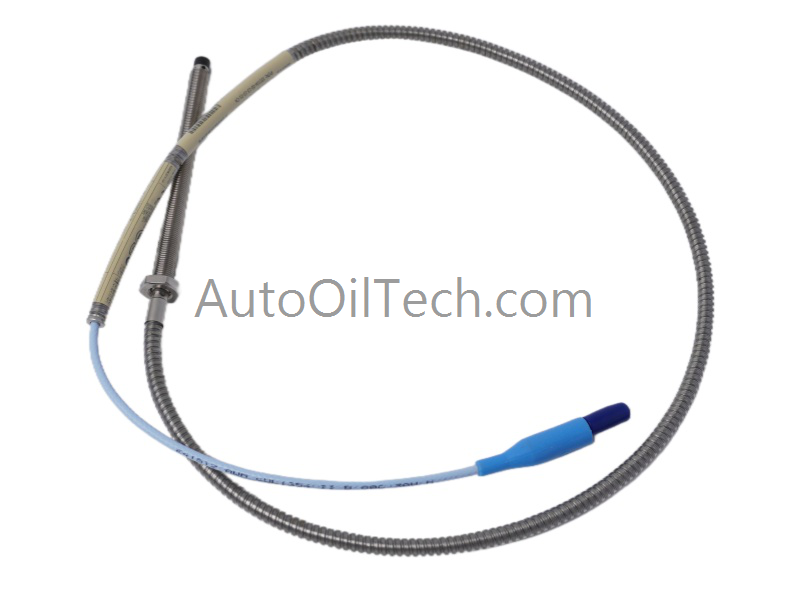

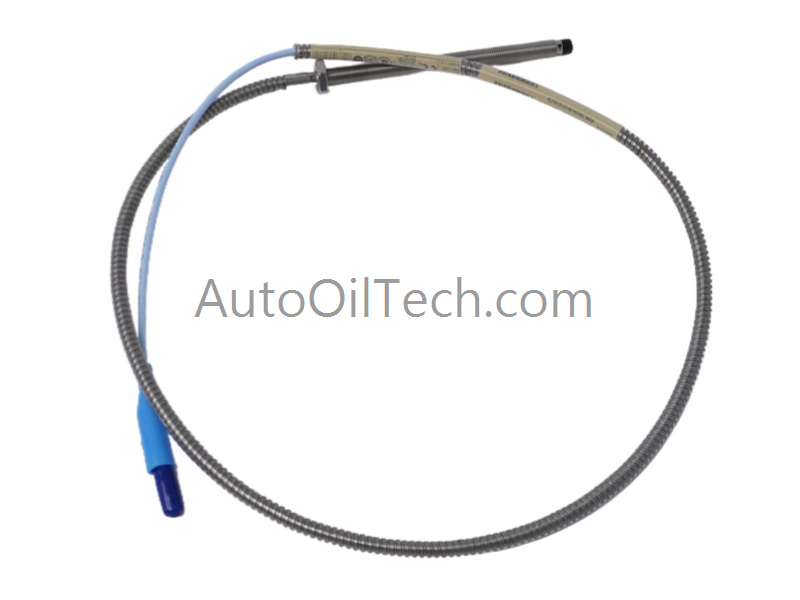

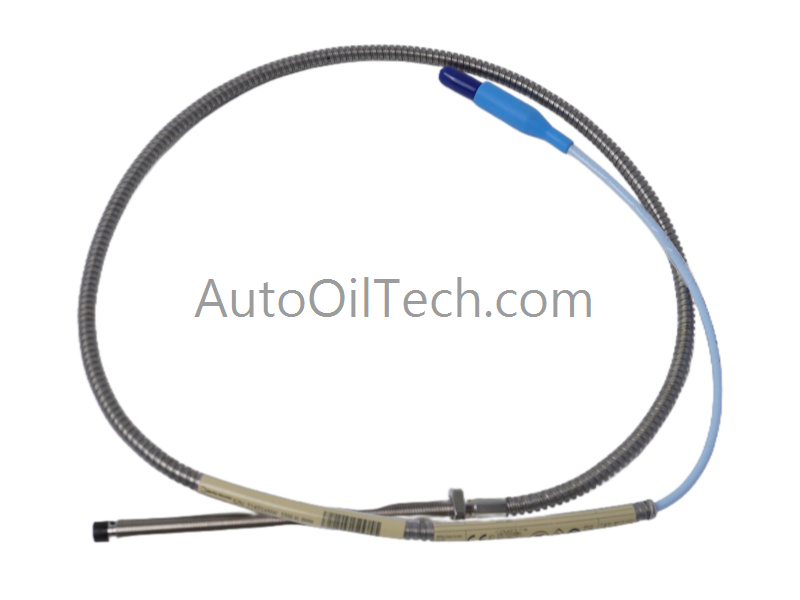

يوفر مسبار Bently Nevada 330104-00-13-10-01-05 قياسات دقيقة للاهتزازات وموضع العمود في الأنظمة الصناعية عالية الأداء. يضمن طرف الاستشعار بقطر 8 مم قراءات إزاحة ثابتة عبر نطاق تشغيل واسع. يدعم المسبار نظام محول التقارب 3300 XL ويتكامل بسلاسة مع منصات حماية الآلات من TSI.
التصميم الإنشائي
يستخدم المسبار 330104-00-13-10-01-05 طرفًا بلاستيكيًا مصبوبًا من مادة PPS لحماية الملف الداخلي من الصدمات الميكانيكية. ويزيد الغلاف السميك من المتانة أثناء التشغيل طويل الأمد في البيئات القاسية. كما يُعزز قطر جسم المسبار الأكبر الغلاف ويُحسّن مقاومته للإجهاد الفيزيائي.
يستخدم المسبار هيكلًا ملولبًا M10 × 1 يضمن تثبيتًا محكمًا في المساحات الضيقة للآلات. يحمي الهيكل المدرع الكابل أثناء التركيب والتشغيل. يتيح الحد الأدنى لطول الغلاف، البالغ 130 مم، مرونة في وضعه ضمن تصميمات المعدات المعقدة.
المواصفات الفنية
المعايير الميكانيكية والكهربائية
المعلمة
قيمة
رقمالموديل
330104-00-13-10-01-05
مسلسل
نظاممحولالتقارب3300XL
قطرالطرف
8مم
نوعالخيط
M10×1
الحد الأدنىلطولالقضية
130مم
الطولغير الملولب
0مم
طولالكابل
1.0متر
نوعالكابل
مدرع
موصل
قفل كليكلوك المحوريالمصغر
وزن
0.06كجم
أبعاد
1.8×1.6×123سم
أصل
الولايات المتحدة الأمريكية
حالة
علامة تجاريةجديدة
الشهادات
CSA،ATEX،IECEx
امتثال
API670
توافقالنظام
أنظمةTSI
رمز النظامالمنسق
8537101190
سمات إضافية
يزيد الكابل المدرع من الحماية في مناطق الآلات ذات الاهتزازات العالية.
يضمن موصل ClickLoc اتصالاً كهربائياً آمناً أثناء التشغيل المستمر.
يعزز طرف PPS مقاومة الصدمات والتغيرات الحرارية.
يدعم المسبار قياسات دقيقة للتيارات الدوامية للمعدات الدوارة الحساسة.
التطبيق والتوافق
أين يُحقق المنتج 330104-00-13-10-01-05 أفضل أداء
يدعم جهاز Bently Nevada 330104-00-13-10-01-05 التوربينات والضواغط والمضخات وعلب التروس التي تتطلب مراقبة دقيقة لاهتزازات الأعمدة. يتميز بتصميم متين يناسب البيئات ذات الإجهاد الميكانيكي العالي والتغيرات الحرارية المستمرة. يتكامل المجس مع مستشعرات Proximitor 3300 XL لتوفير بيانات ثابتة للإزاحة والموقع.
