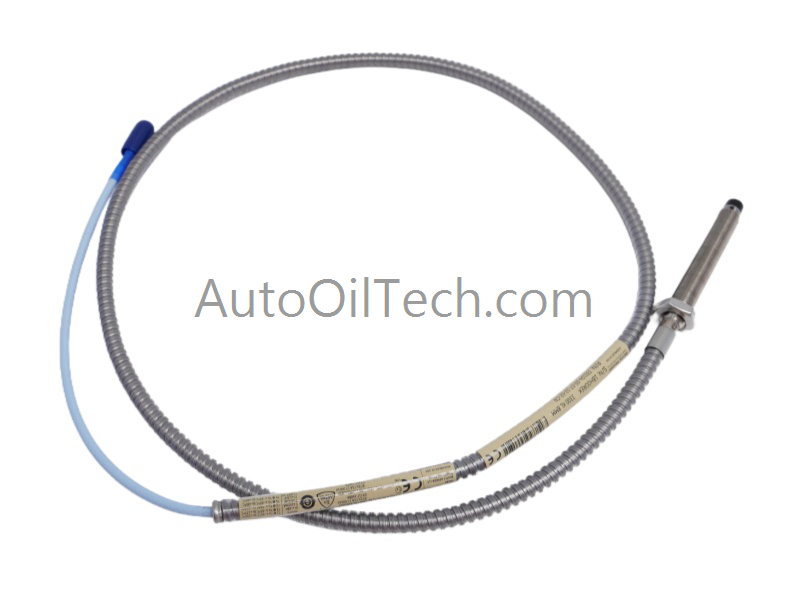

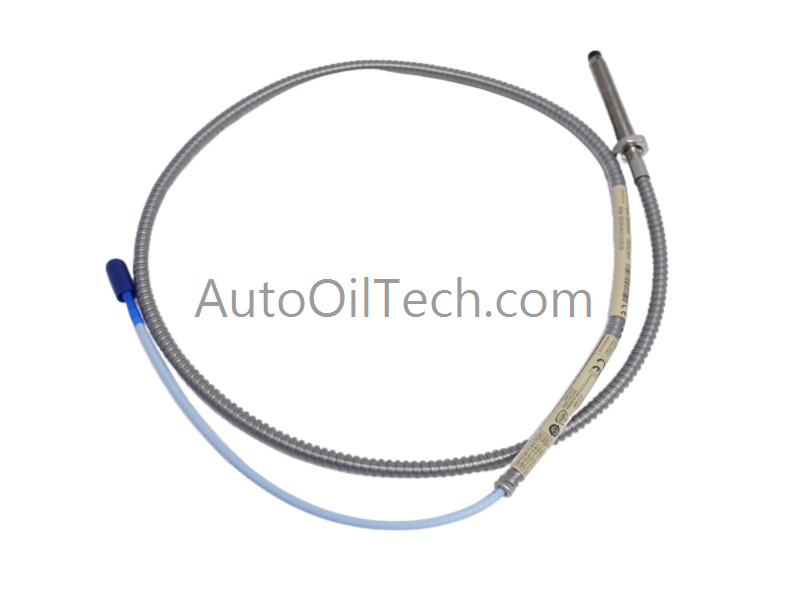

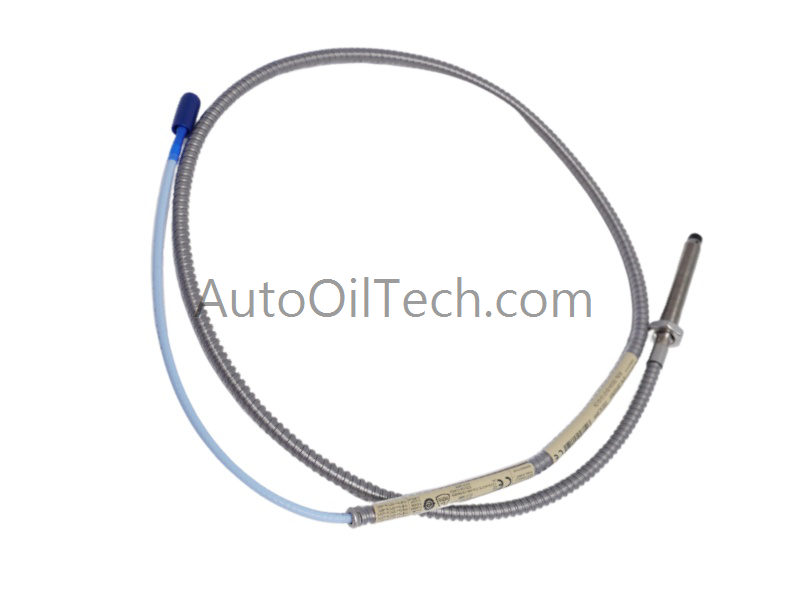

بنتلي نيفادا 330104-00-07-10-02-05 مجسات القرب

ملخص

يوفر مسبار التقارب Bently Nevada 330104-00-07-10-02-05 قياسات دقيقة للاهتزازات وموضع العمود في المنشآت ذات المساحات المحدودة للغاية. يدعم تصميم NSv مواقع تركيب مختلفة، منها التركيب من داخل التجويف، والتركيب الجانبي، والتركيب الخلفي، حيث لا تتسع المجسات القياسية بقياس 5 مم و8 مم. يتكامل المسبار مع نظام محول التقارب 3300 XL، ويدعم منصات الحماية القائمة على تقنية TSI.

التصميم الإنشائي

يتميز المسبار 330104-00-07-10-02-05 بتصميم صغير الحجم ذي سن لولبي متري، حيث يبلغ طول الجزء الملولب 70 مم، بينما يبلغ طول الجزء غير الملولب 0 مم، مما يتيح تركيبه في الأماكن الضيقة أو الغائرة. ويأتي المسبار مزودًا بكابل طوله 1.0 متر ينتهي بموصل ClickLoc مصغر محوري، يُحكم إغلاقه بسهولة باستخدام عزم دوران يدوي.

يدعم التصميم قياسات الاهتزاز الشعاعي على الأعمدة التي يقل قطرها عن 51 مم، وقياسات الموضع المحوري على الأسطح المستوية التي يقل سمكها عن 15 مم. يحمل المجس شهادات CSA وATEX وIECEx، مما يجعله مناسبًا للاستخدام في المناطق الخطرة حول العالم. كما أن حجمه الصغير عند الشحن وخفة وزنه يسهلان عملية النقل والتركيب.

المواصفات الفنية

المعايير الميكانيكية والكهربائية

سمات إضافية

• يدعم تصميم NSv عمليات التركيب في ظل قيود المساحة الشديدة.

• يضمن موصل ClickLoc تثبيتًا آمنًا بدون استخدام أدوات.

• يدعم المسبار وظائف مراقبة متعددة، بما في ذلك مرجع Keyphasor.

• يحافظ التصميم على التوافق مع البنية التحتية الحالية للمراقبة من سلسلة 3300.

التطبيق والتوافق

أين يُحقق المنتج 330104-00-07-10-02-05 أفضل أداء

يدعم جهاز Bently Nevada 330104-00-07-10-02-05 ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غازات العمليات التي تتطلب تركيبًا صغيرًا للمجسات. وتناسب بنية NSv الآلات ذات محامل الأغشية السائلة ذات عمق التركيب المحدود وأقطار الأعمدة الصغيرة.

حالات الاستخدام المتوافقة

• مراقبة الاهتزاز الشعاعي على الأعمدة ذات الأقطار الصغيرة

• قياس الموضع المحوري على الأهداف المسطحة

• توليد إشارة مقياس سرعة الدوران وإشارة مفتاح الطور

• تركيبات الضواغط وعلب التروس ذات المساحة المحدودة

• حماية الآلات في المناطق الخطرة
