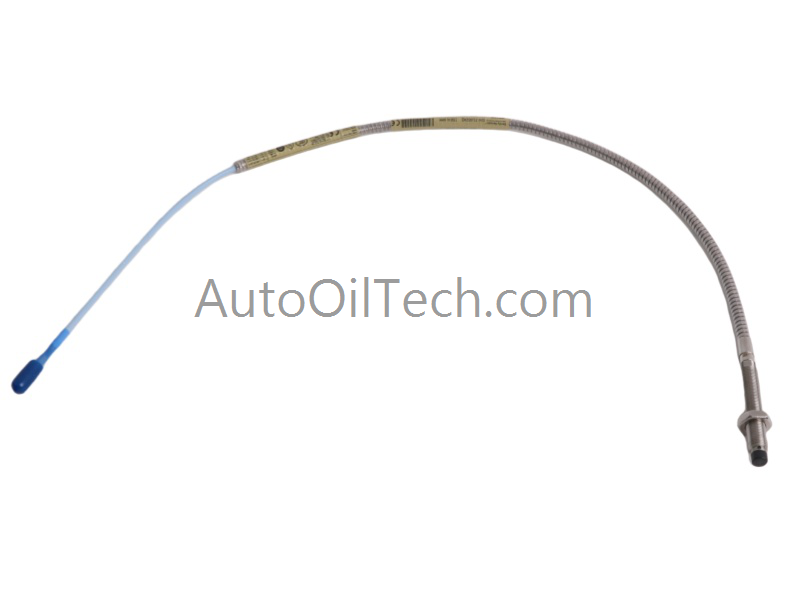

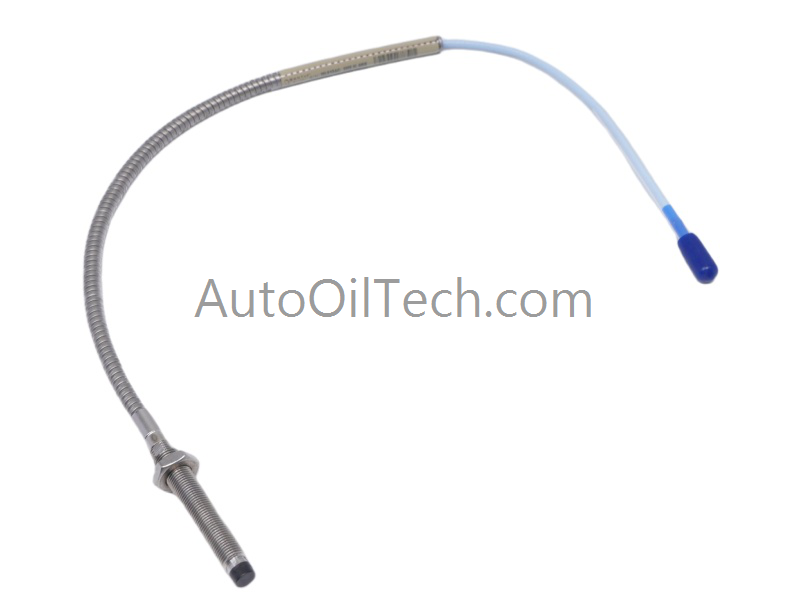

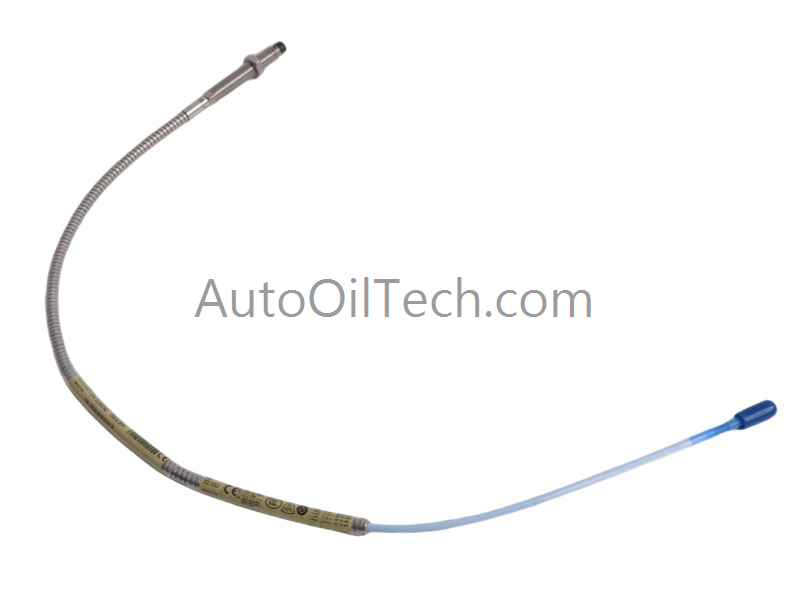

يعمل مجس التقارب Bently Nevada 330104-00-06-10-02-05، والمُدرج أيضًا تحت اسم 330104، كمكون مخصص لقياس الإزاحة لرصد ديناميكية الدوارات ضمن أنظمة التيار الدوامي 3300 XL. تستخدم المجموعة سلكًا محوريًا بطول 1.0 متر وموصل ClickLoc للحفاظ على سلوك جهد الفجوة المستقر عبر واجهات المقرب.
تفصيل اللاحقة ومصفوفة النموذج
330104 — مجس تقارب 3300 XL 8 مم
00 — الطول غير الملولب: 0 مم
06 — الطول الكلي للحافظة: 60 مم
10 — الطول الكلي للمجس: 1.0 متر (3.3 قدم)
02 — موصل ClickLoc محوري مصغر، كابل قياسي
05 — موافقات CSA, ATEX, IECEx للمناطق الخطرة
المواصفات الفنية للمعدات
المعلمة
المواصفات
النموذج
330104-00-06-10-02-05
العلامة التجارية
Bently Nevada
الأصل
غير محدد
الوزن
غير محدد
الأبعاد
طول الحافظة 60 مم؛ الطول غير الملولب 0 مم
درجة حرارة التشغيل
غير محددة
استهلاك الطاقة
مجس غير فعال؛ يُشغل بواسطة المقرب
نوع المجس
مجس تقارب 3300 XL 8 مم
طول الكابل
1.0 متر (3.3 قدم)
نوع الموصل
ClickLoc محوري مصغر
موافقات الوكالة
CSA, ATEX, IECEx
معايرة مجس التيار الدوامي والتحقق من جهد الفجوة
يحافظ مجس 3300 XL 8 مم على جهد فجوة مستهدف مُعاير يبلغ -10 فولت تيار مستمر لضمان قياس إزاحة خطي عبر واجهة المقرب الخاصة به. يتم مطابقة طول الكابل البالغ 1.0 متر في المصنع للحفاظ على معاوقة محورية، مما يقلل من تشوه الطور أثناء تحليل ديناميكية الدوارات. يوفر إنهاء ClickLoc تثبيتًا كهربائيًا متكررًا، مما يقلل من التداخل في التركيبات متعددة المجسات. تدعم هندسة مجال التيار الدوامي للمجس حساسية مستقرة عند التركيب بالقرب من الآلات الدوارة عالية السرعة.
الأسئلة المتكررة
س: هل يمكن إزالة المجس بينما يظل المقرب مزودًا بالطاقة؟ ج: يجب أن تتم الإزالة فقط عندما تكون القناة غير مزودة بالطاقة لتجنب تقلبات جهد الفجوة العابرة.
س: هل يتطلب طول الكابل البالغ 1.0 متر إعادة معايرة المقرب؟ ج: لا. طول الكابل مطابق في المصنع لوحدات المقرب القياسية 3300 XL.
س: هل تؤثر موافقات المناطق الخطرة على الأداء الكهربائي؟ ج: لا. الموافقات تتعلق بالامتثال فقط؛ الخصائص الكهربائية تظل دون تغيير.
إرشادات التركيب الميداني
حافظ على نظافة أسطح التركيب لضمان محاذاة مجال التيار الدوامي المستقرة.
قم بإنهاء تدريع الكابل عند طرف المقرب فقط لمنع تكوين حلقات أرضية.
تجنب الانحناءات الحادة في الكابل للحفاظ على المعاوقة المحورية.
قم بتوجيه أسلاك المجس بعيدًا عن الموصلات ذات التيار العالي لتقليل التداخل الكهرومغناطيسي.
تحقق من تثبيت موصل ClickLoc قبل تشغيل قناة المراقبة.
