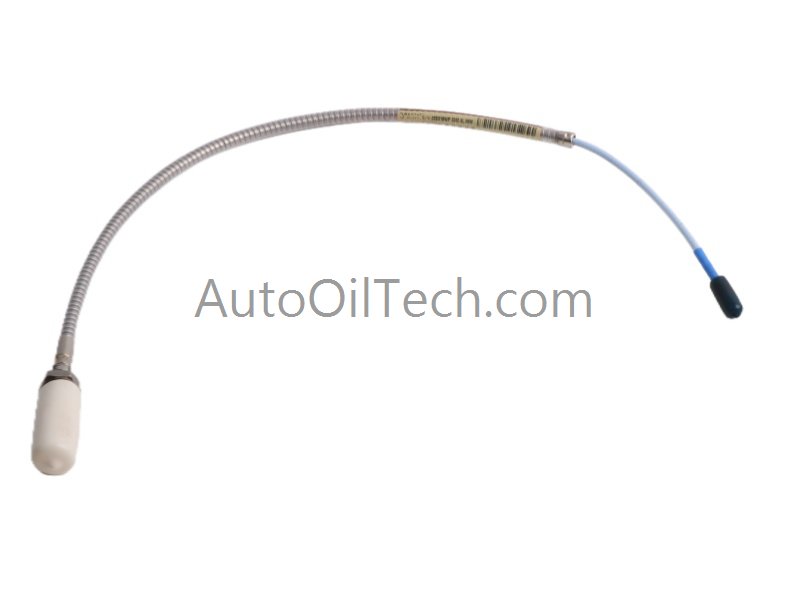

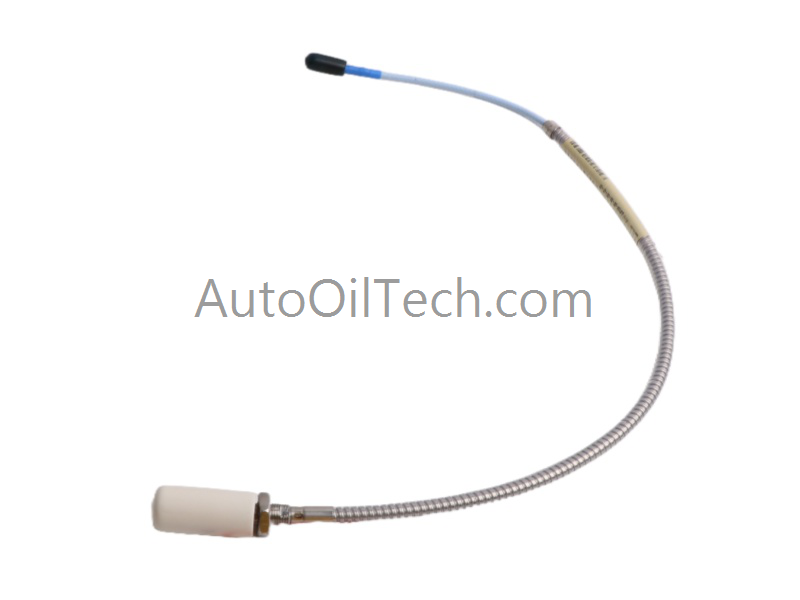

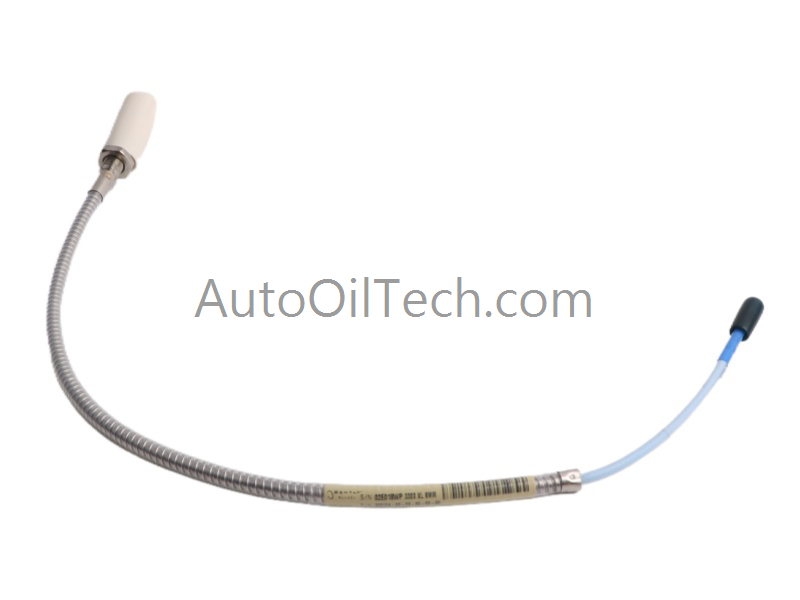

مسبار التقارب Bently Nevada 330104‑00‑03‑50‑02‑00 هو مسبار تقارب 3300 XL 8 مم معاير من المصنع ويُستخدم لقياسات الاهتزاز وموضع العمود والديناميكية الدورانية في أنظمة حماية الآلات. فيما يلي المدخل الفني الكامل بأسلوب ورقة البيانات مع تفصيل لاحقة كاملة.
تفصيل اللاحقة ومصفوفة النموذج
330104 — مسبار تقارب 3300 XL 8 مم
00 — طول علبة غير ملولب 0 مم
03 — طول علبة إجمالي 30 مم
50 — طول كابل إجمالي 5.0 متر
02 — موصل ClickLoc محوري مصغر
00 — موافقة الوكالة غير مطلوبة
مواصفات الأجهزة
المعلمة
المواصفات
الشركة المصنعة
Bently Nevada
رقم المنتج
330104‑00‑03‑50‑02‑00
نوع المنتج
مسبار تقارب 3300 XL 8 مم
الأصل
صنع في الولايات المتحدة الأمريكية
COO
متاح عند الطلب
طول العلبة غير الملولبة
0 مم
الطول الكلي للعلبة
30 مم
طول الكابل
5.0 متر
نوع الموصل
ClickLoc محوري مصغر
موافقة الوكالة
غير مطلوبة
التطبيق وسلوك النظام
المسبار هو جزء من نظام محول التقارب 3300 XL، والذي يشمل المسبار وكابل التمديد ومفتاح القرب. يوفر النظام ما يلي:
سلوك فجوة الجهد المستقر
نطاق خطي محدد للاهتزاز وموضع العمود
مقاومة نظام محكومة لقياسات ديناميكية الدوار الدقيقة
التوافق مع برامج تشغيل وشاشات 3300 XL القياسية
يستخدم المسبار ذو 8 مم على نطاق واسع في التوربينات الضاغطة والمضخات والمعدات الدوارة الحرجة.
إرشادات التثبيت الميداني
لا تقطع أو تعدّل كابل المسبار؛ لأن إنهاء المصنع يحافظ على المعايرة.
حافظ على نصف قطر الانحناء المناسب لتجنب تغيير الهندسة المحورية.
وجّه بعيدًا عن الموصلات التبديلية عالية التردد لتقليل الضوضاء المستحثة.
تأكد من إحكام توصيل موصل ClickLoc بالكامل قبل تنشيط النظام.
تجنب خلط مسابير XL مع مسابير NSv لمنع عدم تطابق المعاوقة.
