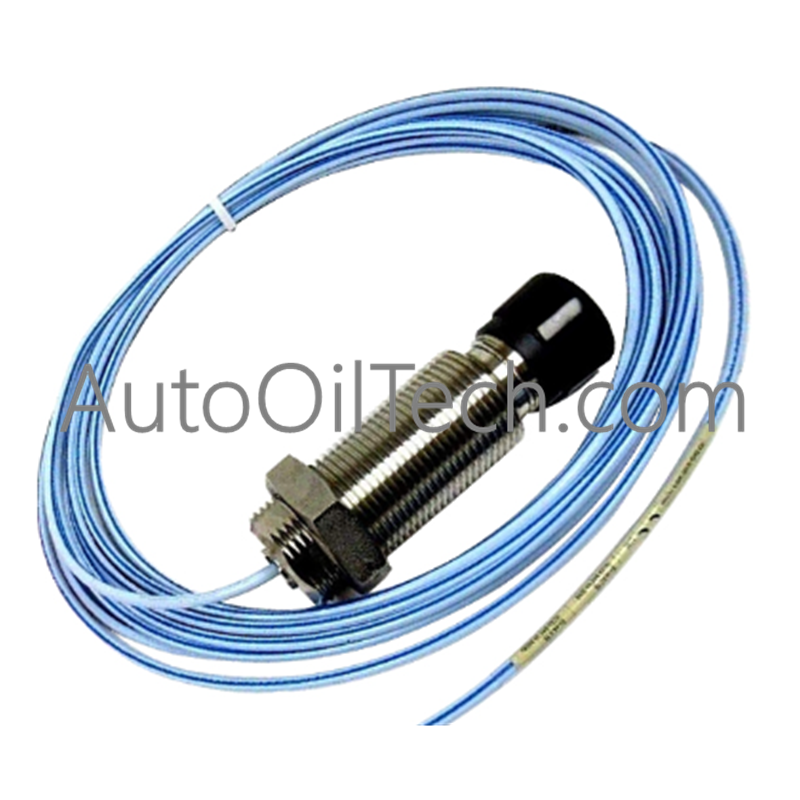

يُعدBently Nevada 330103-08-13-10-02-05مستشعر تيار دوامي متخصص للتركيب العكسي، مصمم للتركيب الداخلي للآلات. بخلاف المجسات القياسية ذات التركيب الأمامي، تم تصميم سلسلة330103ليتم تثبيتها من داخل غطاء الآلة أو من خلال غطاء مسبار (مثل الغطاء الداخلي 3300 XL) حيث يخرج الكابل من الخلف. هذا التكوين ضروري للتطبيقات التي تكون فيها المساحة محدودة أو حيث يجب حماية المسبار من العوامل البيئية الخارجية أثناء مراقبة اهتزاز العمود وموضعه.
المواصفات الفنية
يستخدم هذا النموذج خيطًا3/8-24 UNF-2Aويتم معايرته خصيصًا لنظام محول القرب عالي الاستقرار3300 XL 8mm.
تكوين التركيب:تركيب عكسيمع خيوط 3/8-24 UNF-2A، مما يسمح بالتركيب الداخلي الآمن.
الأبعاد الميكانيكية:*الطول غير الملولب:0.8 بوصة، مما يوفر واجهة سلسة لأعماق أقواس محددة.
نظام الكابلات:كابل مدمج بطول 1.0 متر (3.3 قدم) يتميز بموصل متحد المحور مصغر مطلي بالذهبClickLoc™.
المواد الأساسية:*طرف المستشعر:بوليفينيلين سلفيد (PPS) للختم المحكم بالفراغ والتحمل الحراري.
جسم المستشعر:فولاذ مقاوم للصدأ عالي الجودة AISI 303/304 (SST).
الإخراج الكهربائي:
النطاق الخطي:2.0 مم (80 ميل).
عامل القياس:7.87 فولت/مم (200 ملي فولت/ميل) عند الاقتران مع جهاز Proximitor 3300 XL متطابق.
الشهادات (لاحقة 05):اعتمادات شاملة للمناطق الخطرة بما في ذلكCSA و ATEX و IECExللأجواء المتفجرة.
الميزات الرئيسية
التركيز على التركيب الداخلي:يُعد تصميم التركيب العكسي الحل المفضل للتركيب داخل أغلفة المحامل، مما يضمن حماية المسبار من الصدمات المادية مع تبسيط توجيه الكابلات في الأنظمة المغلقة.
موصل ClickLoc™ المتشابك:يمنع الموصل المحوري المصغر تقطع الإشارة أو انفصالها الناتج عن الرنين الناتج عن الآلة، مما يوفر مسارًا ثابتًا للمقاومة يبلغ 50 أوم.
الختم المحكم بالفراغ:يتم اختبار ختم المسبار إلى العلبة للحفاظ على سلامته تحت الضغط (حتى 50 رطل لكل بوصة مربعة)، مما يمنع هجرة زيت التشحيم إلى المستشعر أو قناة الكابل.
تحسين الخطية:يوفر أداءً خطيًا فائقًا مقارنةً بنماذج سلسلة 3300 السابقة، مع الحفاظ على دقة عالية حتى عبر تقلبات درجة الحرارة الكبيرة.
تعدد استخدامات التطبيق:يُستخدم بشكل أساسي لمراقبة الاهتزاز الشعاعي للعمود والدفع المحوري على الأصول الدوارة عالية السرعة مثل التوربينات الغازية والضواغط وعلب التروس.
