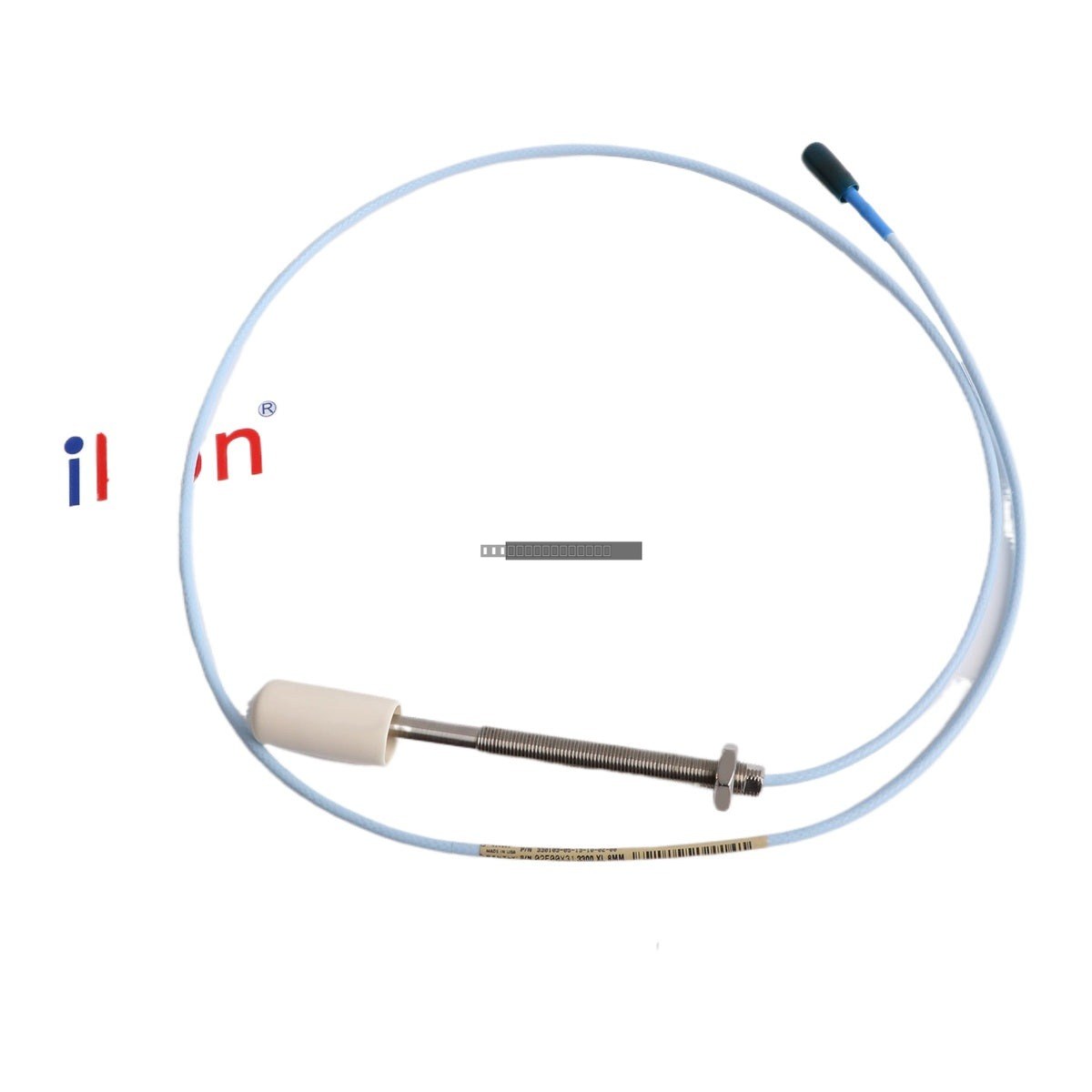

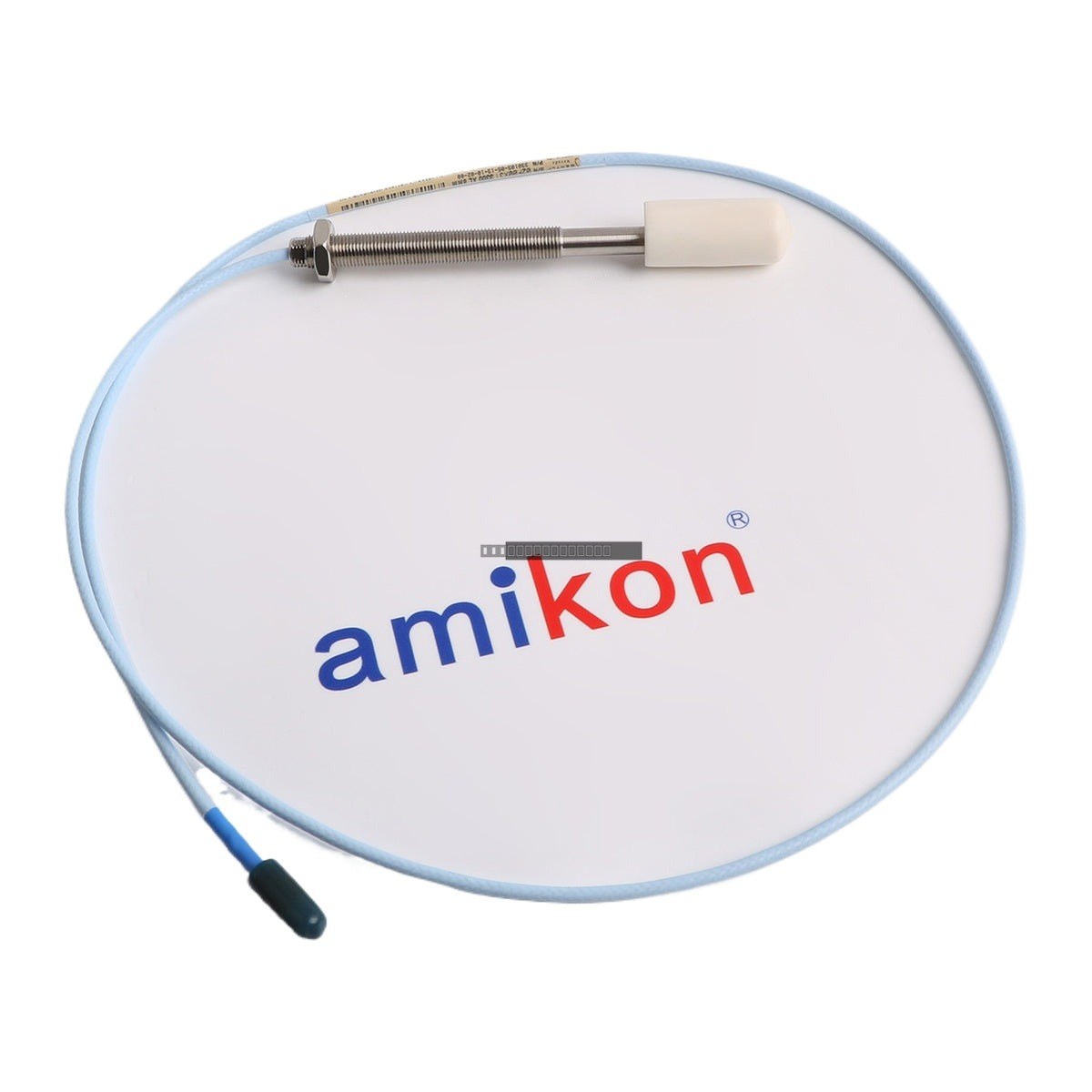

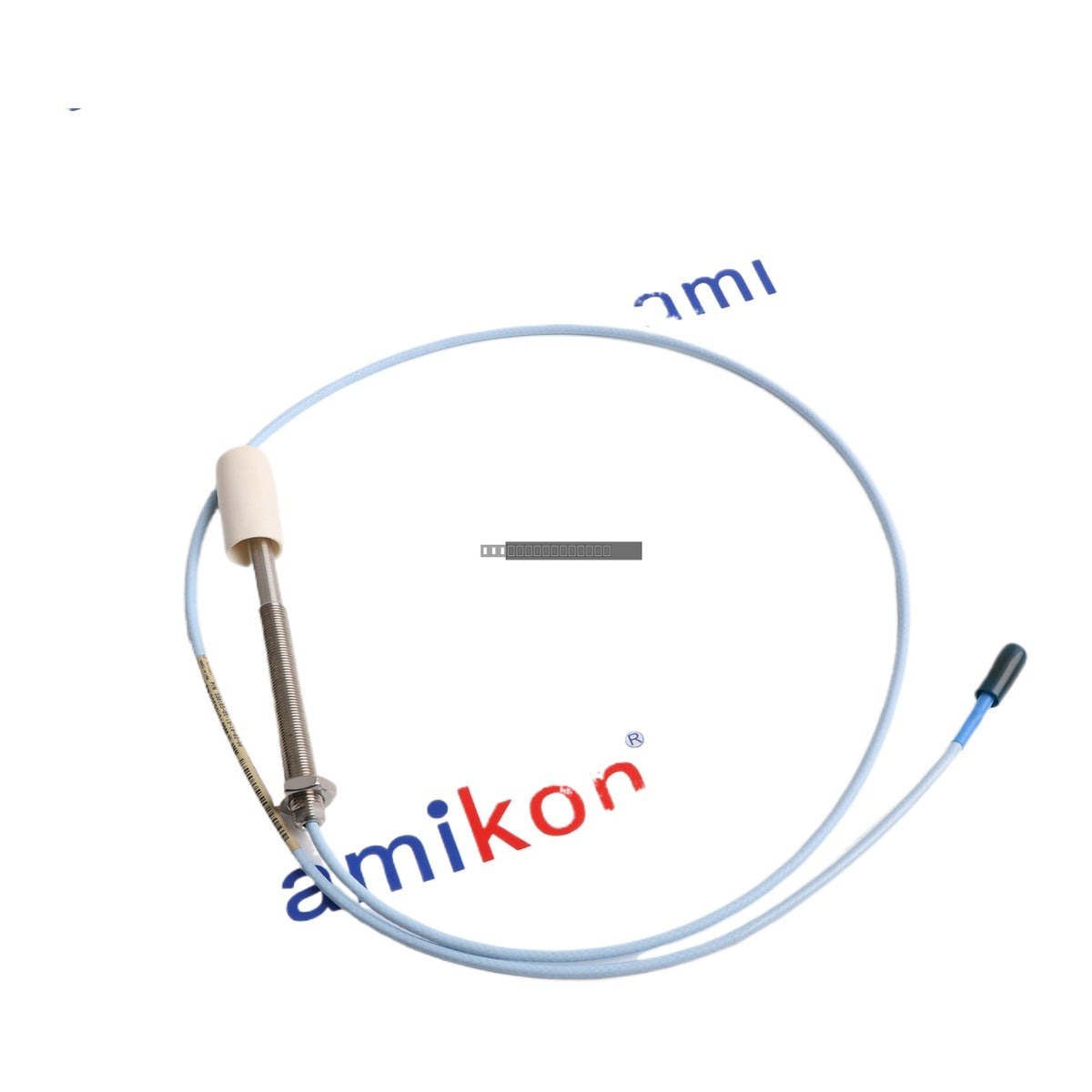

يعتبر Bently Nevada 330103-05-13-10-02-00 مسبار تقاربي عالي الأداء من طراز 3300 XL بحجم 8 مم، مصمم لتطبيقات حماية الآلات الحيوية ومراقبة حالتها. تم تصميم هذا المسبار لتوفير قياسات دقيقة وغير تلامسية لإزاحة العمود وموضعه واهتزازه في المعدات الدوارة مثل التوربينات والضواغط والمضخات. وكجزء من سلسلة 3300 XL، فإنه يوفر موثوقية محسنة وتوافقًا مع أنظمة محولات التقارب القياسية من Bently Nevada.
الميزات
قطر طرف المسبار 8 مم لحساسية عالية ونطاق خطي واسع.
تكوين خيط M10 x 1 للتركيب الآمن في هياكل الآلات.
مجهز بموصل ClickLoc محوري مصغر لنقل إشارة موثوق به.
بنية كابل قياسية مصممة للبيئات الصناعية.
مصمم للتكامل السلس مع أنظمة محولات التقارب 3300 XL.
المواصفات الفنية
النموذج
330103-05-13-10-02-00
سلسلة المسبار
3300 XL 8 مم
حجم الخيط
M10 x 1
الطول غير الملولب
50 مم
طول الهيكل
130 مم
الطول الكلي
1.0 متر (3.3 قدم)
نوع الموصل
محوري مصغر ClickLoc
موافقة الوكالة
غير مطلوب
إرشادات التركيب
تأكد من تركيب المسبار في دعامة تثبيت صلبة لمنع الرنين الميكانيكي.
تعامل مع طرف المسبار بعناية؛ تجنب الصدمات المادية أو الخدش، لأن ذلك قد يؤثر على دقة القياس.
قم بتوجيه الكابل المحوري بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI).
تأكد من أن موصل ClickLoc مثبت ومشدود بالكامل للحفاظ على سلامة الإشارة.
تحقق من ضبط فجوة المسبار وفقًا لمتطلبات مراقبة الجهاز المحددة ومعايرة نظام المحول.
قم دائمًا بإيقاف تشغيل نظام المراقبة المرتبط قبل فصل أو استبدال المسبار لمنع التلف الكهربائي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لمسبار 330103-05-13-10-02-00؟
يستخدم هذا المسبار لقياس المسافة بين طرف المسبار وهدف موصل، عادةً عمود دوار، لمراقبة اهتزاز ومعلمات الموضع ضمن نظام محول Bently Nevada 3300 XL.
هل هذا المسبار متوافق مع أنظمة سلسلة 3300 الأقدم؟
تم تصميم مسابير 3300 XL لتكون متوافقة رجعيًا مع أنظمة سلسلة 3300، بشرط أن يكون كابل التمديد ومستشعر التقارب (proximitor) متوافقين أيضًا مع مواصفات سلسلة XL.
