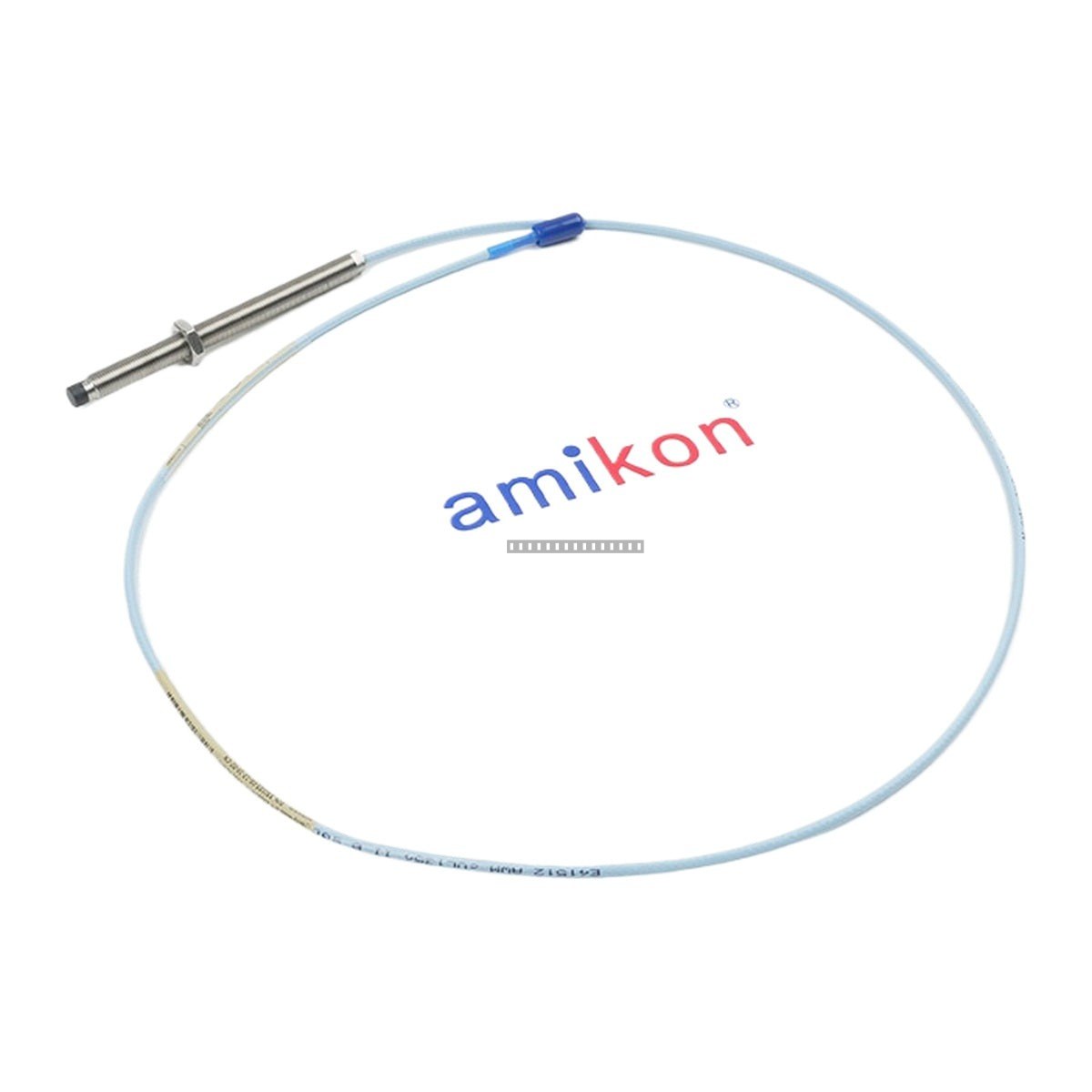

Bently Nevada 330103-00-12-10-02-CN 3300 XL 8 مم مسبار تقاربي

الوصف

المجس التقاربي Bently Nevada 330103-00-12-10-02-CN عالي الأداء من طراز 3300 XL بحجم 8 مم مصمم لحماية الآلات الحيوية. كجزء من نظام المحول 3300 XL القياسي الصناعي، يوفر هذا المجس قياسًا دقيقًا وغير متصل لإزاحة العمود والاهتزاز والموضع. تم تصميم طراز 330103 لتحقيق الموثوقية في البيئات الصناعية الصعبة، مما يضمن التوافق مع سلسلة مستشعرات Proximitor 3300 XL دون الحاجة إلى معايرة فردية على المنضدة.

الميزات

• تقنية التيار الدوامي: توفر قياسًا دقيقًا وغير متصل للاهتزاز الشعاعي والدفع المحوري والسرعة.
• قابلية تبادل النظام: متوافق تمامًا مع مكونات سلسلة 3300 XL، مما يسمح باستبدال سلس للمجسات وكابلات التمديد والمستشعرات.
• بنية قوية: تتميز بتكوين خيط M10 × 1 بطول علبة 120 مم، مصممة للتركيب المتين في أغلفة صناعية.
• موصل ClickLoc: مزود بموصل ClickLoc محوري مصغر لنقل إشارة آمن وموثوق.
• التوافق الإقليمي: يتضمن هذا الطراز -CN المحدد شهادة NEPSI للاستخدام في الصين.

التطبيقات

• التوربينات البخارية والغازية: مراقبة الاهتزاز الشعاعي والدفع المحوري لضمان التشغيل الآمن.
• الضواغط الطاردة والدافعة: منع تلامس العمود بالمحمل من خلال قياس الفجوة الدقيق.
• المضخات والمراوح الصناعية: تتبع صحة المعدات واكتشاف العلامات المبكرة للتآكل الميكانيكي.
• المولدات والمحركات: توفير مراقبة مستقرة ومستمرة للأصول الكهربائية الدوارة الكبيرة.
• علب التروس: اكتشاف عدم المحاذاة وتدهور المحامل من خلال تحليل اهتزاز العمود.

المواصفات الفنية

إرشادات التثبيت

• المناولة: المجسات التقاربية هي أدوات دقيقة. تعامل معها بعناية لتجنب إتلاف طرف المجس أو الكابل المحوري.
• التركيب: تأكد من تثبيت المجس في دعامة صلبة خالية من الاهتزازات لمنع القراءات الخاطئة. استخدم صواميل القفل المتوفرة لتثبيت المجس عند مسافة الفجوة المطلوبة.
• الأسلاك: قم بتوجيه الكابلات المحورية بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
• تكامل النظام: يجب إقران هذا المجس بمستشعر Proximitor 3300 XL متوافق. تأكد من أن جميع التوصيلات نظيفة ومحكمة وفقًا لعزم الدوران المحدد من قبل الشركة المصنعة.
• إيقاف التشغيل: افصل دائمًا الطاقة عن نظام المراقبة قبل تركيب أو إزالة مكونات المجس لمنع التلف الكهربائي.

الأسئلة الشائعة

ما الفرق بين طرازي -CN و -05؟

طرازا 330103-00-12-10-02-CN و 330103-00-12-10-02-05 متطابقان ماديًا وكهربائيًا. يكمن الاختلاف الرئيسي في شهادة السلامة الإقليمية: طراز -CN معتمد من NEPSI للاستخدام في الصين، بينما يحمل طراز -05 الموافقات العالمية مثل CSA و ATEX و IECEx.

هل يشمل هذا المجس مستشعر Proximitor؟

لا، يشير رقم الجزء 330103 إلى المجس والكابل المدمج فقط. يلزم وجود مستشعر Proximitor 3300 XL متوافق لإكمال نظام المحول.

ما هو نطاق القياس لهذا المجس؟

يوفر نظام 3300 XL بحجم 8 مم عادة نطاق قياس خطي من 0 إلى 80 ميل (0 إلى 2.0 مم)، وهو مناسب لمعظم تطبيقات مراقبة الاهتزاز والموضع القياسية.
