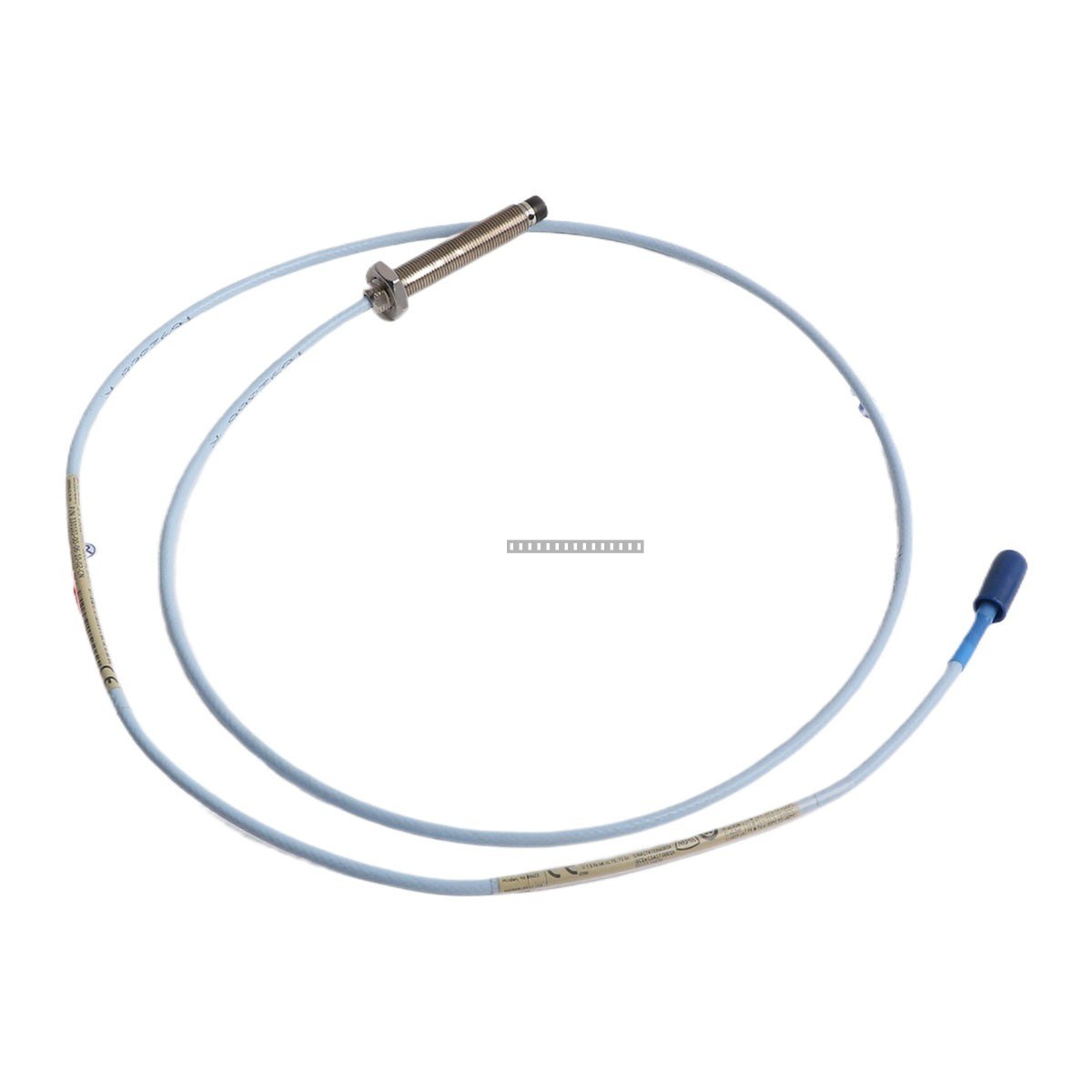

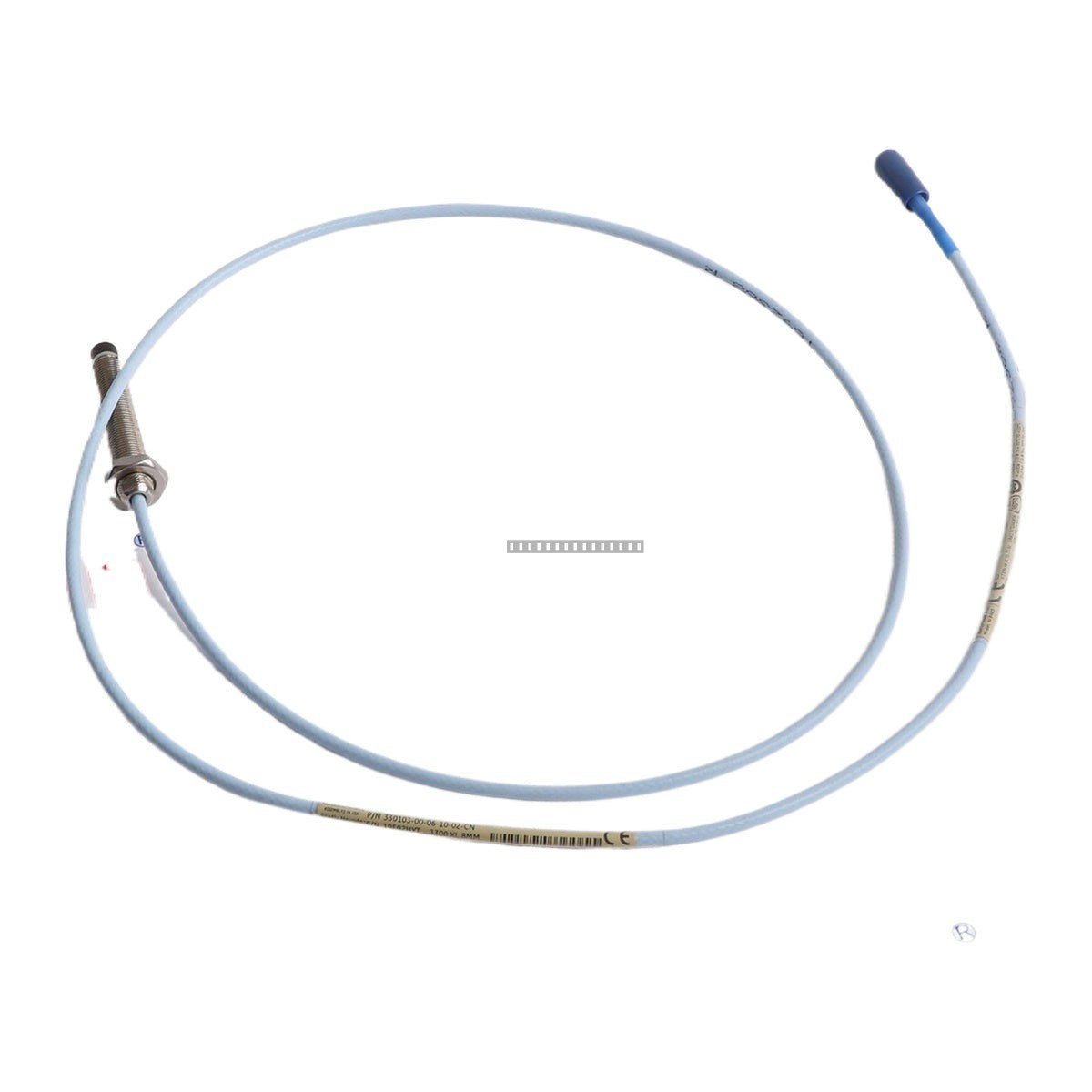

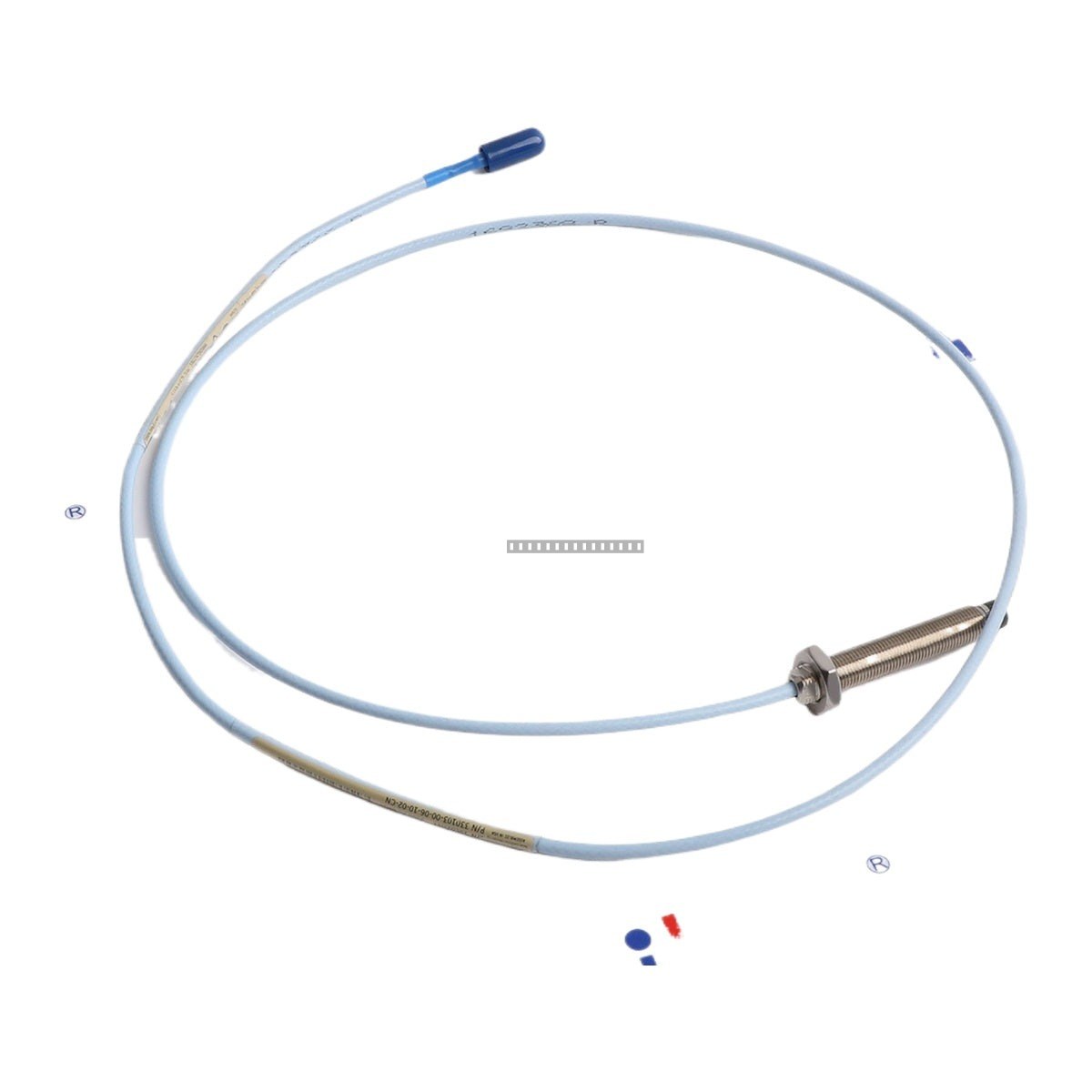

المجس التقاربي Bently Nevada 330103-00-06-10-02-CN هو مجس تقاربي 3300 XL بحجم 8 مم مصمم لمراقبة الاهتزاز والموضع بدقة عالية في الآلات الصناعية الدوارة. هذا المجس هو جزء من نظام محولات Bently Nevada 3300 XL، والذي يوفر جهد خرج خطي يتناسب مع المسافة بين رأس المجس والسطح الموصل المرصود. تم تصميمه ليتحمل البيئات الصناعية القاسية مع الحفاظ على سلامة الإشارة لحماية الآلات الهامة.
الميزات
قطر رأس المجس 8 مم لتطبيقات الاستشعار التقاربي القياسية.
تكوين سن لولبي M10 x 1 للتركيب الآمن.
يشمل طول كابل 1.0 متر (3.3 قدم).
مجهز بموصل ClickLoc محوري مصغر لنقل الإشارة الموثوق به.
تركيب كابل قياسي بدون درع.
طول الهيكل 60 مم مع طول غير مسنن أدنى 0 مم.
المواصفات الفنية
نموذج المنتج
330103-00-06-10-02-CN
قطر المجس
8 مم
حجم السن اللولبي
M10 x 1
طول الهيكل
60 مم
طول غير مسنن
0 مم
طول الكابل
1.0 متر (3.3 قدم)
نوع الموصل
ClickLoc محوري مصغر
الدرع
لا يوجد
إرشادات التركيب
تأكد من تركيب المجس في حامل صلب لمنع الرنين الميكانيكي الذي قد يتداخل مع قراءات الاهتزاز.
عند التركيب، تأكد من أن رأس المجس لا يلامس السطح المستهدف؛ حافظ على الفجوة المحددة كما هو معرف في إعدادات نظام المراقبة.
توخ الحذر عند توجيه الكابل المحوري لتجنب الانحناءات الحادة أو القرب من خطوط الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من أن موصل ClickLoc مثبت ومغلق بالكامل لمنع فقدان الإشارة أو الاتصالات المتقطعة.
يجب أن يتم تركيب المجس بواسطة موظفين مؤهلين لديهم معرفة بمعايرة نظام محول Bently Nevada ومتطلبات جهد الفجوة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لمجس 330103؟
يستخدم هذا المجس لقياس الفجوة بين رأس المجس وهدف موصل، مما يوفر إشارة تستخدم لمراقبة اهتزاز العمود، والموضع المحوري، والسرعة في المعدات الدوارة.
هل هذا المجس متوافق مع كابلات التمديد القياسية 3300 XL؟
نعم، تم تصميم هذا المجس للاستخدام مع كابلات التمديد القياسية Bently Nevada 3300 XL التي تتميز بموصلات ClickLoc المطابقة.
